6.8 代表的特性

TA = 25℃、VS = ±20V、VCM = VS / 2、RLOAD = 10kΩを VS / 2 に接続、CL = 10pF の場合 (特に記述のない限り)

15526 個のアンプにおける分布、TA = 25℃
図 6-1 オフセット電圧の製品分布
VCM = V+
各色は 1 つのサンプル・デバイスを表します。
図 6-3 オフセット電圧と温度との関係
TA = 25℃
各色は 1 つのサンプル・デバイスを表します。
図 6-5 オフセット電圧と同相電圧との関係
TA = 125℃
各色は 1 つのサンプル・デバイスを表します。
図 6-7 オフセット電圧と同相電圧との関係
VCM = V-
各色は 1 つのサンプル・デバイスを表します。
図 6-9 オフセット電圧と電源電圧との関係
GUID-8F3FB356-3544-4DA5-AD6F-5FA6D3CEC9CA-low.gif図 6-11 閉ループのゲインと周波数との関係
GUID-AC089107-8B37-417A-B1B4-82DD388A314F-low.gif図 6-13 入力バイアス電流と温度との関係

図 6-15 出力電圧スイングと出力電流との関係 (シンク)
VS = 5V
図 6-17 出力電圧スイングと出力電流との関係 (シンク)
f = 0Hz
図 6-19 CMRR と温度との関係 (dB)

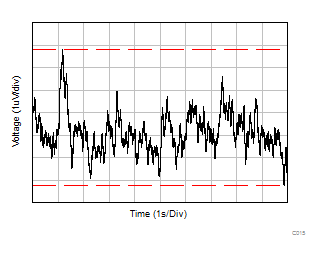

GUID-BD55871B-B35C-4941-920A-61F176A8889C-low.gif図 6-21 0.1Hz～10Hz のノイズ

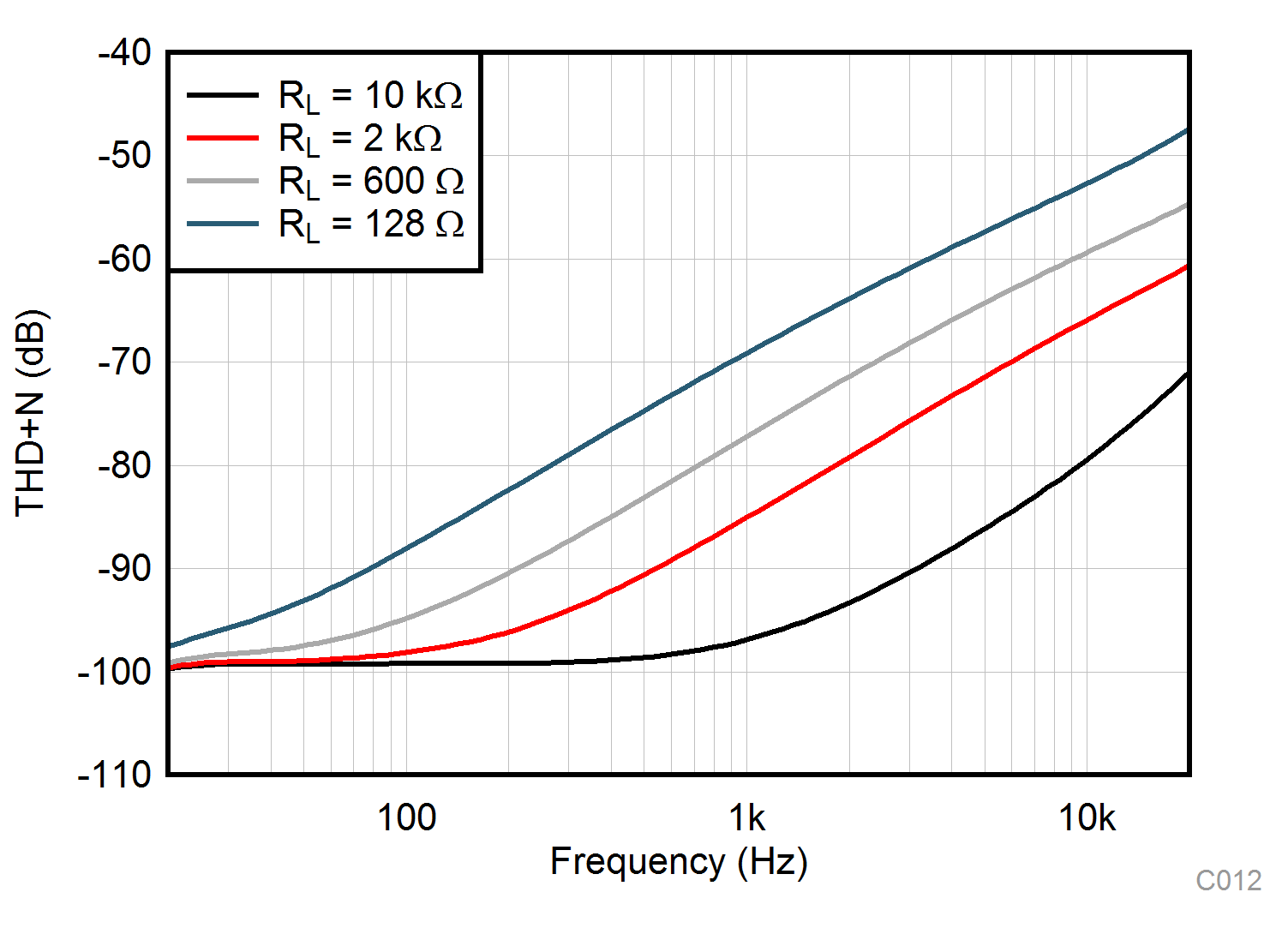

BW = 80kHz、VOUT = 1VRMS
図 6-23 THD+N 比と周波数との関係
VCM = V-
図 6-25 静止電流と電源電圧との関係
GUID-5EF71D73-A639-4D05-A4F4-834E02A6A0E7-low.gif図 6-27 開ループ電圧ゲインと温度との関係 (dB)
RL = 2kΩ
図 6-29 出力スイングと電源電圧との関係、正のスイング
RL = 10kΩ
図 6-31 出力スイングと電源電圧との関係、正のスイング
G = -1、出力ステップ 10mV
図 6-33 小信号オーバーシュートと容量性負荷との関係

図 6-35 位相マージンと容量性負荷との関係
G = -10
図 6-37 正の過負荷からの回復
CL = 20pF、G = 1、20mV ステップ応答
図 6-39 小信号ステップ応答
CL = 20pF、G = 1
図 6-41 大信号ステップ応答、立ち下がり
CL = 20pF、G = -1
図 6-43 大信号ステップ応答
GUID-C9C86BB3-FD97-4250-B945-E1CD12D95436-low.gif図 6-45 最大出力電圧と周波数との関係
GUID-31A226DE-911A-402E-97CC-B72C8A8342E5-low.gif図 6-47 EMIRR (電磁干渉除去比) と周波数との関係
190 個のアンプにおける分布
図 6-2 オフセット電圧ドリフトの分布
VCM = V-
各色は 1 つのサンプル・デバイスを表します。
図 6-4 オフセット電圧と温度との関係
TA = 25℃
各色は 1 つのサンプル・デバイスを表します。
図 6-6 オフセット電圧と同相電圧との関係 (遷移領域)
TA = -40℃
各色は 1 つのサンプル・デバイスを表します。
図 6-8 オフセット電圧と同相電圧との関係
CL = 20pF
図 6-10 開ループのゲインおよび位相と周波数との関係
GUID-956DD879-C4FE-4CA7-8D5A-E931FAFBF0FD-low.gif図 6-12 入力バイアス電流と同相電圧との関係
GUID-E325BD53-725C-4D1C-AE60-63B488B4F5C5-low.gif図 6-14 出力電圧スイングと出力電流との関係 (ソース)
VS = 5V
図 6-16 出力電圧スイングと出力電流との関係 (ソース)

図 6-18 CMRR および PSRR と周波数との関係
f = 0Hz
図 6-20 PSRR と温度との関係 (dB)
GUID-BE0C7E07-9E02-43F3-85B2-DFF28F82A8E1-low.gif図 6-22 入力電圧ノイズのスペクトル密度と周波数との関係
BW = 80kHz、f = 1kHz
図 6-24 THD+N 比と出力振幅との関係

図 6-26 静止電流と温度との関係
GUID-3BC3063E-FB49-4D0B-906F-E333B038FDE6-low.gif図 6-28 開ループ出力インピーダンスと周波数との関係
RL = 2kΩ
図 6-30 出力スイングと電源電圧との関係、負のスイング
RL = 10kΩ
図 6-32 出力スイングと電源電圧との関係、負のスイング
G = 1、10mV の出力ステップ
図 6-34 小信号オーバーシュートと容量性負荷との関係
VIN = ±20V、VS = VOUT = ±17V
図 6-36 位相反転なし
G = -10
図 6-38 負の過負荷からの回復
CL = 20pF、G = -1、20mV ステップ応答
図 6-40 小信号ステップ応答
CL = 20pF、G = 1
図 6-42 大信号ステップ応答、立ち上がり

図 6-44 短絡電流と温度との関係
GUID-4BEA8F61-0DBC-4217-87C2-33E2718AED28-low.gif図 6-46 チャネル・セパレーションと周波数との関係
