Board Layout

This section provides the TPS62873EVM-143 board layout. The gerber files are available on the TPS62873EVM-143 tool page.

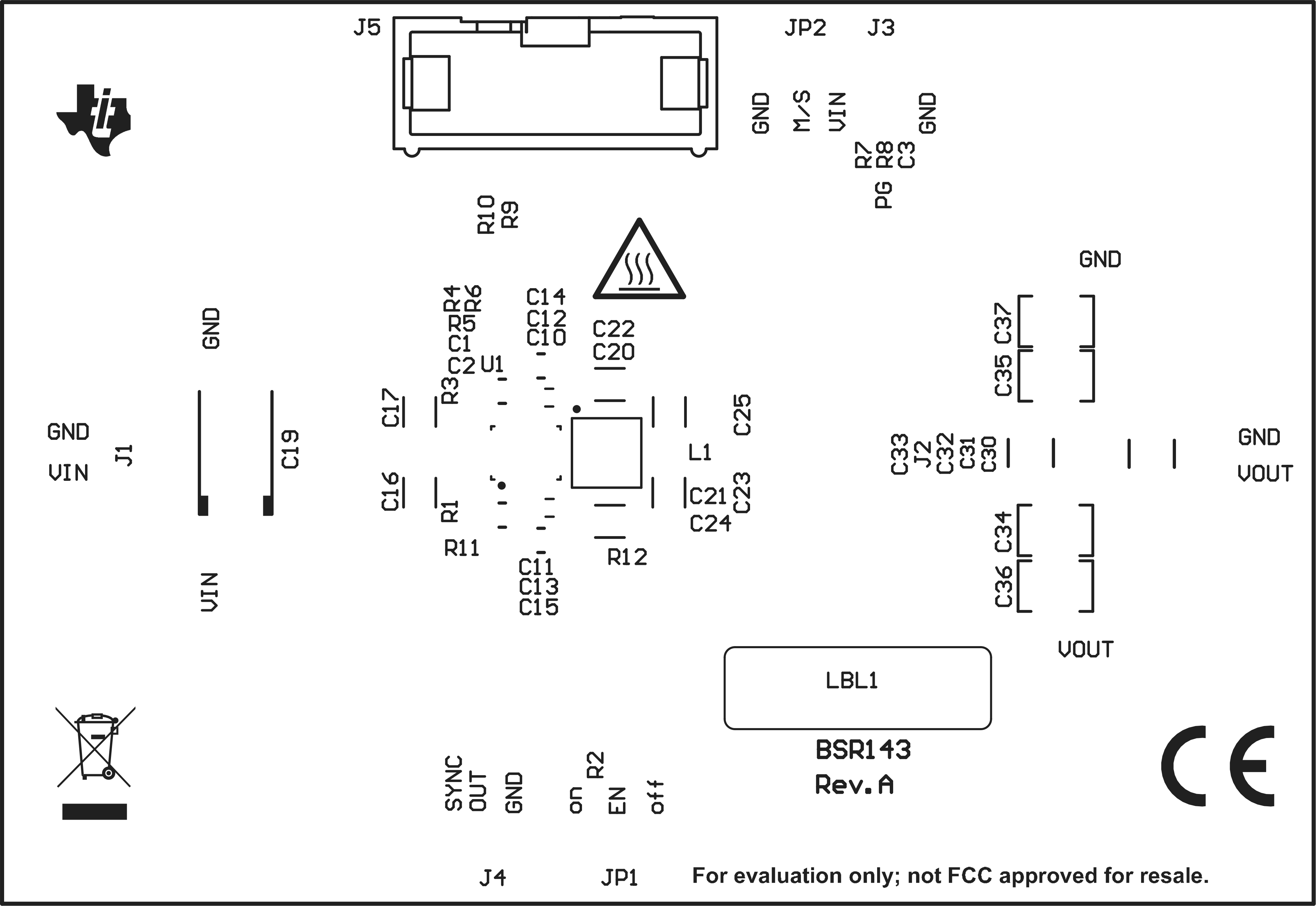

GUID-20210520-CA0I-61WL-VZBN-QWKFMBJ7N687-low.gifFigure 5-1 Top Silk

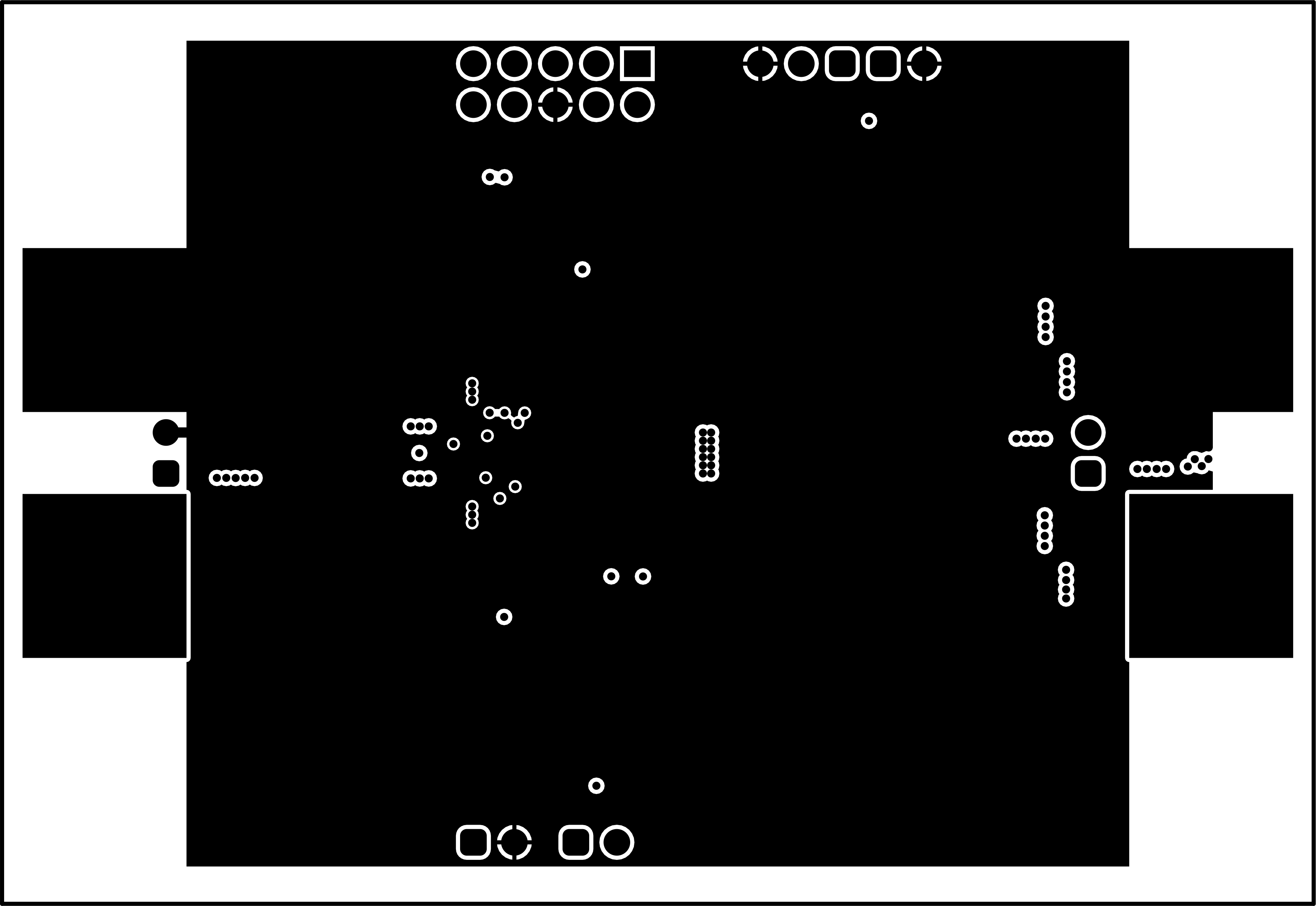

GUID-20210520-CA0I-K13K-MP68-H29HDCQZ67DP-low.gifFigure 5-3 Layer 2
GUID-20210520-CA0I-S966-SBFS-RPZ3QGDC32CF-low.gifFigure 5-5 Layer 4
GUID-20210520-CA0I-SRPM-KZLV-PZD3XSKV02PV-low.gifFigure 5-7 Layer 6

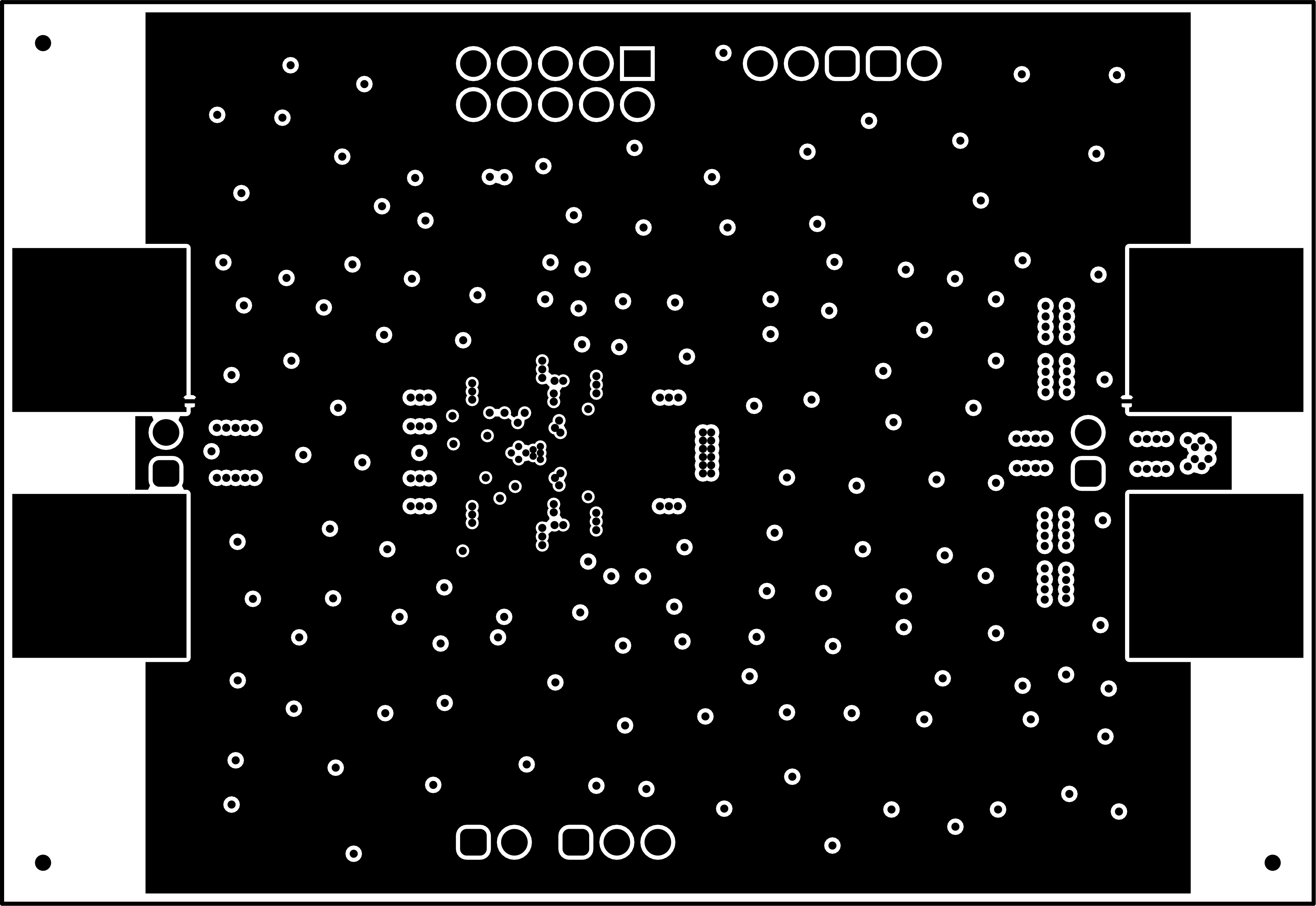

GUID-20210520-CA0I-79XC-KBMM-9CNDLH9MNXMN-low.gifFigure 5-9 Bottom Layer

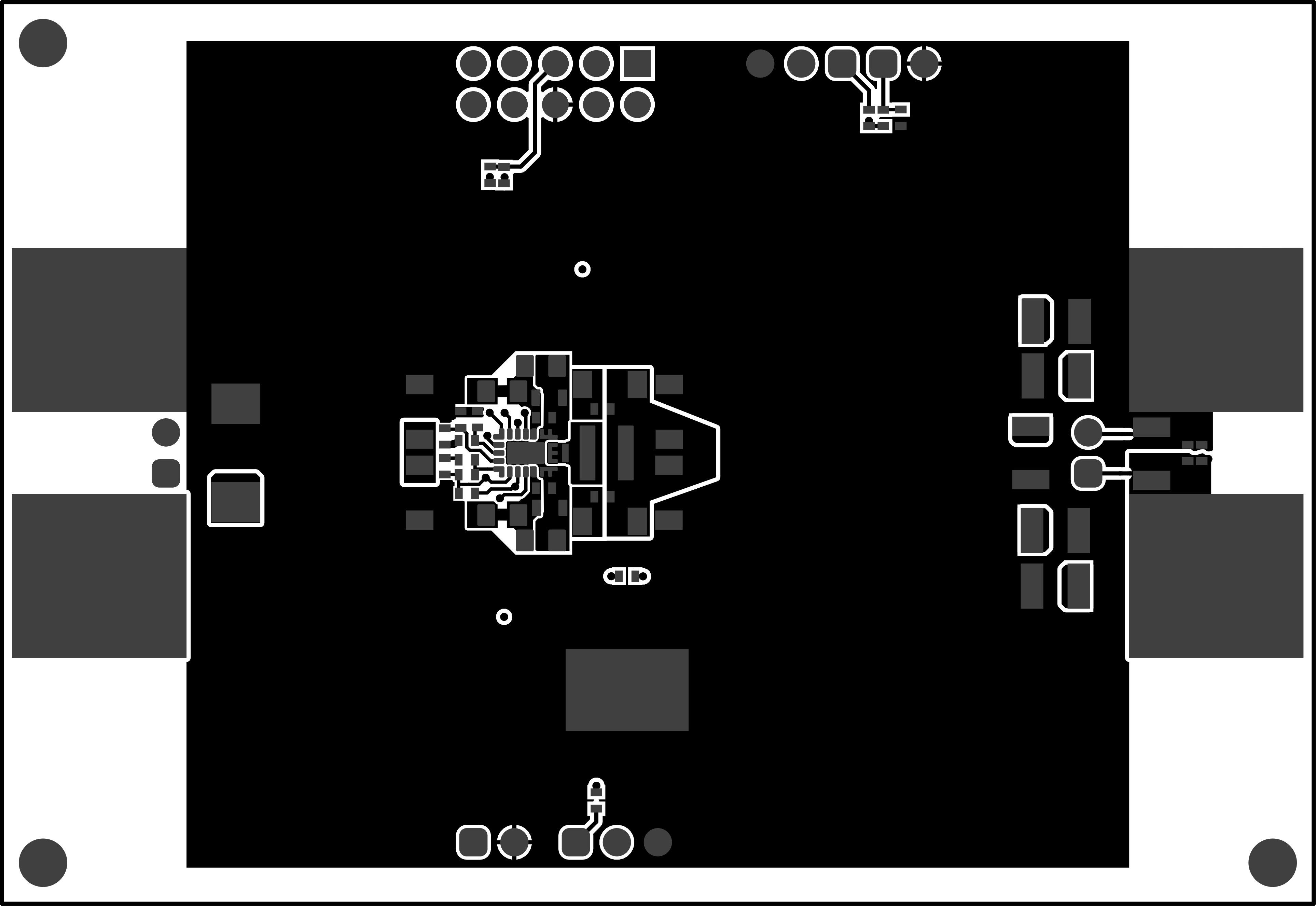

GUID-20210520-CA0I-FCQM-QHCT-THSHFCBCHCLG-low.gifFigure 5-2 Top Layer
GUID-20210520-CA0I-ND76-BFCW-S0JH970J5S1M-low.gifFigure 5-4 Layer 3

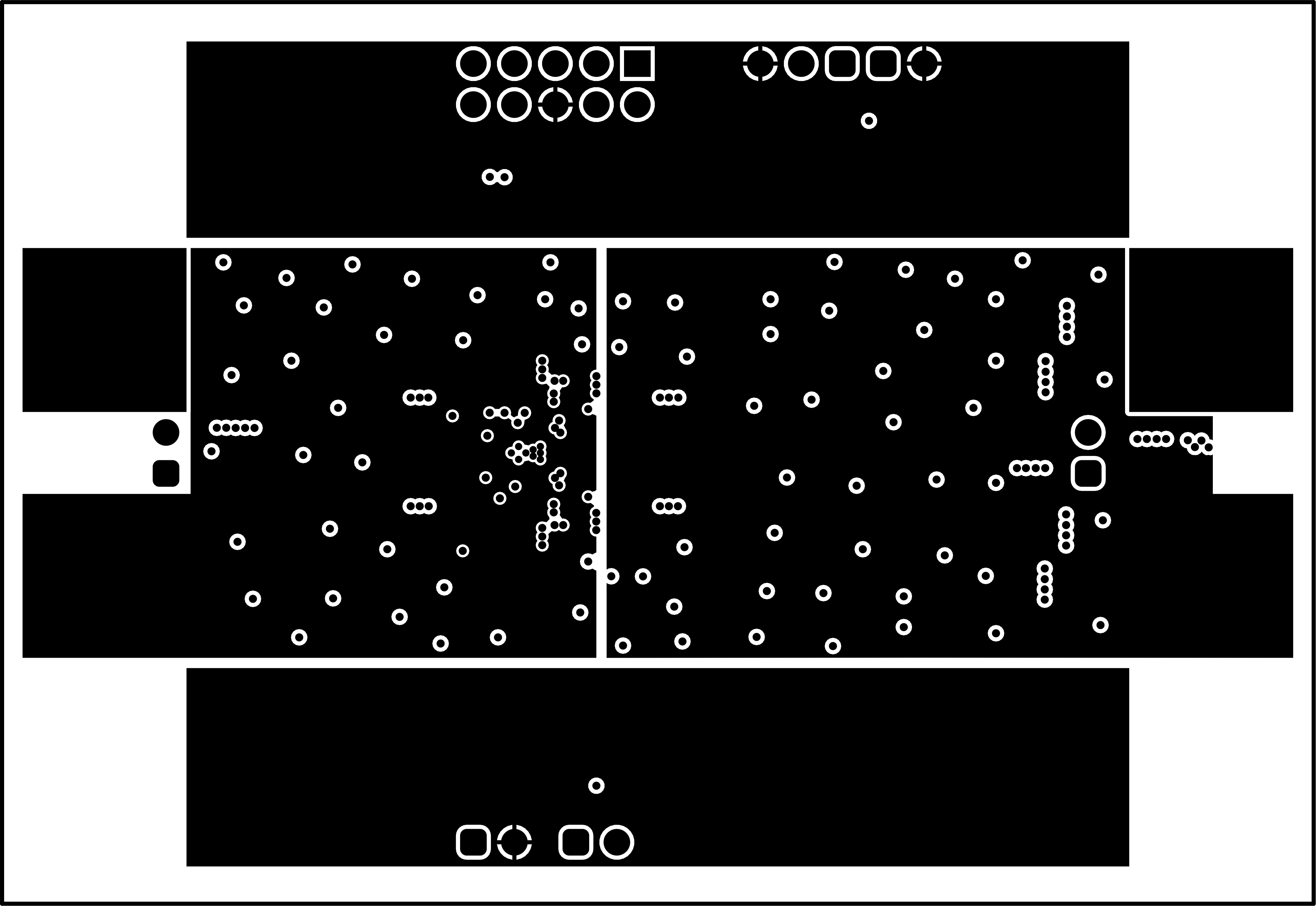

GUID-20210520-CA0I-NR6C-6RJV-0JSZ0CNQFMDB-low.gifFigure 5-6 Layer 5
GUID-20210520-CA0I-XXBQ-8X92-MVBPLMT4WPPG-low.gifFigure 5-8 Layer 7
