5.12.1 TX 代表的特性：800MHz

TA = +25℃での代表値、公称電源。デフォルト条件：TX 入力データ レート = 491.52MSPS、fDAC = 11796.48MSPS (24x 補間)、インターリーブ モード、1 次ナイキスト ゾーン出力、fREF = 491.52MHz による PLL クロック モード、AOUT = -1 dBFS、DSA = 0dB、Sin(x)/x イネーブル、DSA 較正済み、TX クロック ディザ イネーブル

AFE7951 TX 出力フルスケールと出力周波数との関係
PCB とケーブルの損失を含める。Aout = -0.5d FBS、DSA = 0、0.8GHz 整合あり
図 5-1 TX 出力フルスケールと出力周波数との関係
AFE7951 TX 出力電力と DSA 設定との関係 (各種チャネル、0.85GHz)
fDAC = 11796.48 MSPS、インターリーブ モード、AOUT = -0.5 dBFS、0.8GHz に整合
図 5-3 TX 出力電力と DSA 設定との関係 (各種チャネル、0.85GHz)
AFE7951 TX 較正済み微分ゲイン誤差と DSA 設定との関係 (各種チャネル、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合
微分ゲイン誤差 = POUT(DSA 設定 - 1) - POUT(DSA 設定) + 1
図 5-5 TX 較正済み微分ゲイン誤差と DSA 設定との関係 (各種チャネル、0.85GHz)

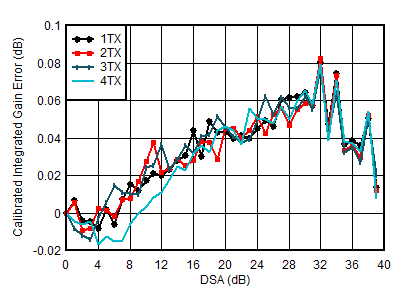

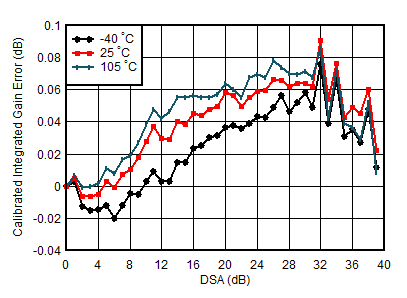

AFE7951 TX 較正済み積分ゲイン誤差と DSA 設定との関係 (各種チャネル、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合
積分ゲイン誤差 = POUT(DSA 設定) - POUT(DSA 設定 = 0) + DSA 設定
図 5-7 TX 較正済み積分ゲイン誤差と DSA 設定との関係 (各種チャネル、0.85GHz)
AFE7951 TX 較正済み微分ゲイン誤差と DSA 設定との関係 (各種温度、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合
微分ゲイン誤差 = POUT(DSA 設定 - 1) - POUT(DSA 設定) + 1
図 5-9 TX 較正済み微分ゲイン誤差と DSA 設定との関係 (各種温度、0.85GHz)
AFE7951 TX 較正済み積分ゲイン誤差と DSA 設定との関係 (各種温度、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合
積分ゲイン誤差 = POUT(DSA 設定) - POUT(DSA 設定 = 0) + DSA 設定
図 5-11 TX 較正済み積分ゲイン誤差と DSA 設定との関係 (各種温度、0.85GHz)
AFE7951 TX 較正済み微分位相誤差と DSA 設定との関係 (各種チャネル、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合
微分位相誤差 = PhaseOUT(DSA 設定 - 1) - PhaseOUT(DSA 設定)
位相 DNL スパイクは、すべての DSA 設定で発生する可能性があります。
図 5-13 TX 較正済み微分位相誤差と DSA 設定との関係 (各種チャネル、0.85GHz)
AFE7951 TX 較正済み積分位相誤差と DSA 設定との関係 (各種チャネル、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合
積分位相誤差 = PhaseOUT(DSA 設定) - PhaseOUT(DSA 設定 = 0)
図 5-15 TX 較正済み積分位相誤差と DSA 設定との関係 (各種チャネル、0.85GHz)
AFE7951 TX 較正済み微分位相誤差と DSA 設定との関係 (各種温度、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合、全 DSA 設定にわたって 25℃での誤差が中央値であるチャネル
微分位相誤差 = PhaseOUT(DSA 設定 - 1) - PhaseOUT(DSA 設定) +1
図 5-17 TX 較正済み微分位相誤差と DSA 設定との関係 (各種温度、0.85GHz)

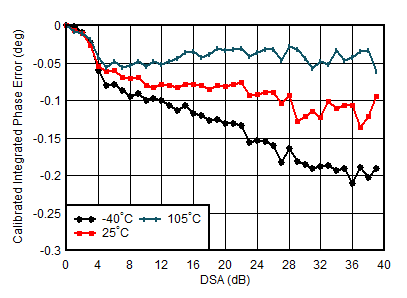

AFE7951 TX 較正済み積分位相誤差と DSA 設定との関係 (各種温度、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合
積分位相誤差 = PhaseOUT(DSA 設定) - PhaseOUT(DSA 設定 = 0)
図 5-19 TX 較正済み積分位相誤差と DSA 設定との関係 (各種温度、0.85GHz)

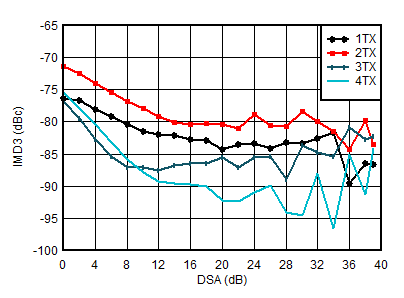

AFE7951 TX IMD3 と DSA 設定との関係 (0.85GHz)
fDAC = 11796.48MSPS、インターリーブ モード、fCENTER = 0.85GHz、0.8GHz で整合、各トーン -13dBFS
図 5-21 TX IMD3 と DSA 設定との関係 (0.85GHz)

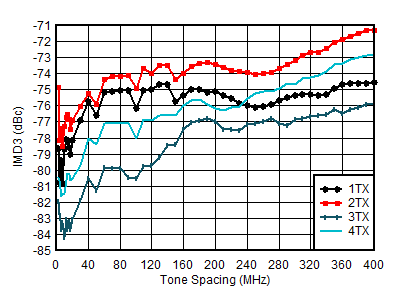

AFE7951 TX IMD3 とトーン間隔との関係 (各種チャネル、0.85GHz)
fDAC = 8847.36MSPS、ストレート モード、fCENTER = 0.85GHz、0.8GHz で整合、各トーン -13dBFS
図 5-23 TX IMD3 とトーン間隔との関係 (各種チャネル、0.85GHz)

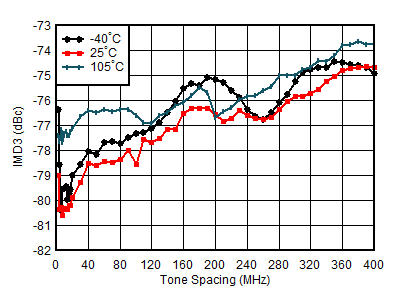

AFE7951 TX IMD3 とトーン間隔との関係 (各種温度、0.85GHz)
fDAC = 5898.24MSPS、ストレート モード、fCENTER = 0.85GHz、0.8GHz で整合、各トーン -13dBFS、ワースト チャネル
図 5-25 TX IMD3 とトーン間隔との関係 (各種温度、0.85GHz)
AFE7951 TX IMD3 とトーン間隔との関係 (各種温度、0.85GHz)
fDAC = 11796.48MSPS、ストレート モード、fCENTER = 0.85GHz、0.8GHz で整合、各トーン -13dBFS、ワースト チャネル
図 5-27 TX IMD3 とトーン間隔との関係 (各種温度、0.85GHz)
AFE7951 TX IMD3 とデジタル レベルとの関係 (0.85GHz)
fDAC = 8847.36MSPS、ストレート モード、fCENTER = 0.85GHz、fSPACING = 20MHz、0.8GHz で整合
図 5-29 TX IMD3 とデジタル レベルとの関係 (0.85GHz)

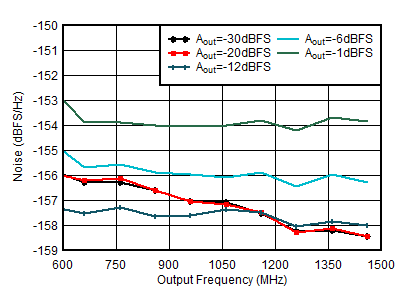

AFE7951 TX シングルトーン出力ノイズと周波数との関係 (各種振幅、0.85GHz)
2.6GHz で整合、シングル トーン、fDAC = 11.79648GSPS、インターリーブ モード、40MHz オフセット、DSA = 0dB
図 5-31 TX シングルトーン出力ノイズと周波数との関係 (各種振幅、0.85GHz)

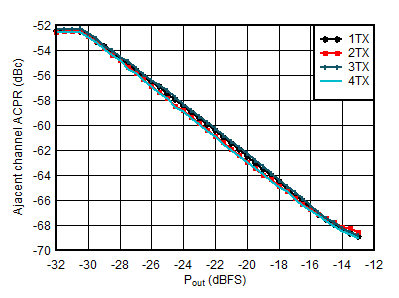

AFE7951 TX 20MHz LTE ACPR とデジタル レベルとの関係 (0.85GHz)
0.8GHz で整合、シングル キャリア 20MHz BW TM1.1 LTE
図 5-33 TX 20MHz LTE ACPR とデジタル レベルとの関係 (0.85GHz)
AFE7951 TX 20MHz LTE ACPR と DSA 設定との関係 (0.85GHz)
0.8GHz で整合、シングル キャリア 20MHz BW TM1.1 LTE
図 5-35 TX 20MHz LTE ACPR と DSA 設定との関係 (0.85GHz)
AFE7951 TX HD2 と出力周波数との関係 (各種デジタル振幅、0.85GHz)
0.8GHz で整合、fDAC = 5898.24GSPS、ストレート モード。
図 5-37 TX HD2 と出力周波数との関係 (各種デジタル振幅、0.85GHz)

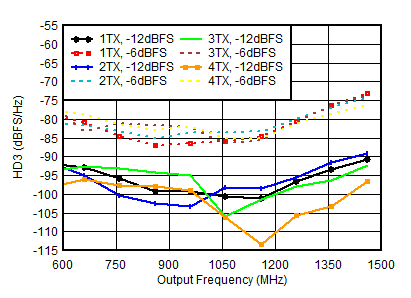

AFE7951 TX HD3 と出力周波数との関係 (各種デジタル振幅、0.85GHz)
0.8GHz で整合、fDAC = 5898.24MSPS、ストレート モード、高調波周波数での出力電力で正規化。
図 5-39 TX HD3 と出力周波数との関係 (各種デジタル振幅、0.85GHz)

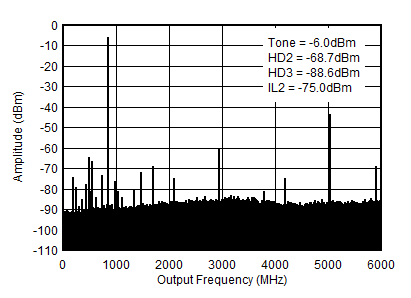

AFE7951 TX シングル トーン (-12dBFS) 出力スペクトル (0～fDAC、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz 整合あり、PCB とケーブルの損失を含む。ILn = fS/n ± fOUT。
図 5-41 TX シングル トーン (-12dBFS) 出力スペクトル (0～fDAC、0.85GHz)

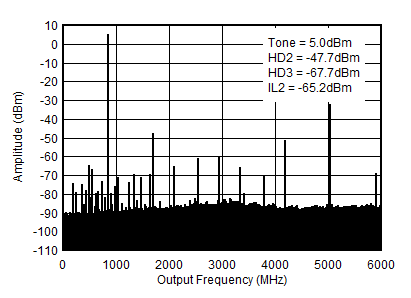

AFE7951 TX シングル トーン (-1dBFS) 出力スペクトル (0～fDAC、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz 整合あり、PCB とケーブルの損失を含む。ILn = fS/n ± fOUT。
図 5-43 TX シングル トーン (-1dBFS) 出力スペクトル (0～fDAC、0.85GHz)
AFE7951 TX 出力フルスケールと温度との関係
PCB とケーブルの損失を含める。Aout = -0.5d FBS、DSA = 0、0.8GHz 整合あり
図 5-2 TX 出力フルスケールと温度との関係
AFE7951 TX 未較正微分ゲイン誤差と DSA 設定との関係 (各種チャネル、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合
微分ゲイン誤差 = POUT(DSA 設定 - 1) - POUT(DSA 設定) + 1
図 5-4 TX 未較正微分ゲイン誤差と DSA 設定との関係 (各種チャネル、0.85GHz)
AFE7951 TX 未較正積分ゲイン誤差と DSA 設定との関係 (各種チャネル、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合
積分ゲイン誤差 = POUT(DSA 設定) - POUT(DSA 設定 = 0) + DSA 設定
図 5-6 TX 未較正積分ゲイン誤差と DSA 設定との関係 (各種チャネル、0.85GHz)

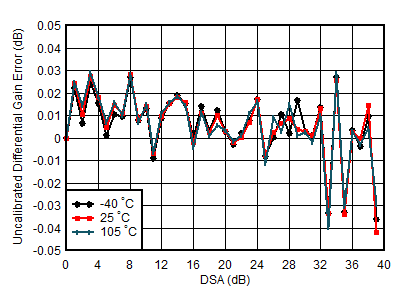

AFE7951 TX 未較正微分ゲイン誤差と DSA 設定との関係 (各種温度、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合
微分ゲイン誤差 = POUT(DSA 設定 - 1) - POUT(DSA 設定) + 1
図 5-8 TX 未較正微分ゲイン誤差と DSA 設定との関係 (各種温度、0.85GHz)
AFE7951 TX 未較正積分ゲイン誤差と DSA 設定との関係 (各種温度、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合
積分ゲイン誤差 = POUT(DSA 設定) - POUT(DSA 設定 = 0) + DSA 設定
図 5-10 TX 未較正積分ゲイン誤差と DSA 設定との関係 (各種温度、0.85GHz)

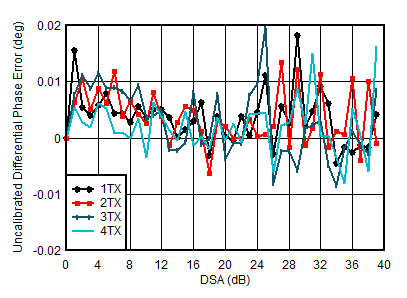

AFE7951 TX 未較正微分位相誤差と DSA 設定との関係 (各種チャネル、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合
微分位相誤差 = PhaseOUT(DSA 設定 - 1) - PhaseOUT(DSA 設定)
図 5-12 TX 未較正微分位相誤差と DSA 設定との関係 (各種チャネル、0.85GHz)
AFE7951 TX 未較正積分位相誤差と DSA 設定との関係 (チャネル 1、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合
積分位相誤差 = PhaseOUT(DSA 設定) - PhaseOUT(DSA 設定 = 0)
図 5-14 TX 未較正積分位相誤差と DSA 設定との関係 (チャネル 1、0.85GHz)
AFE7951 TX 未較正微分位相誤差と DSA 設定との関係 (各種温度、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合
微分位相誤差 = PhaseOUT(DSA 設定 - 1) - PhaseOUT(DSA 設定) +1
図 5-16 TX 未較正微分位相誤差と DSA 設定との関係 (各種温度、0.85GHz)

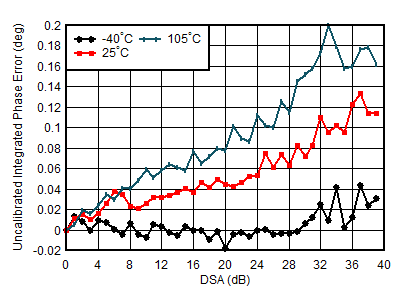

AFE7951 TX 未較正積分位相誤差と DSA 設定との関係 (各種温度、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合
積分位相誤差 = PhaseOUT(DSA 設定) - PhaseOUT(DSA 設定 = 0)
図 5-18 TX 未較正積分位相誤差と DSA 設定との関係 (各種温度、0.85GHz)
AFE7951 TX 出力ノイズと減衰量との関係 (各種チャネル、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz で整合、POUT = -13dBFS
図 5-20 TX 出力ノイズと減衰量との関係 (各種チャネル、0.85GHz)
AFE7951 TX IMD3 とトーン間隔との関係 (各種チャネル、0.85GHz)
fDAC = 5898.24MSPS、ストレート モード、fCENTER = 0.85GHz、0.8GHz で整合、各トーン -13dBFS
図 5-22 TX IMD3 とトーン間隔との関係 (各種チャネル、0.85GHz)
AFE7951 TX IMD3 とトーン間隔との関係 (各種チャネル、0.85GHz)
fDAC = 11796.48MSPS、インターリーブ モード、fCENTER = 0.85GHz、0.8GHz で整合、各トーン -13dBFS
図 5-24 TX IMD3 とトーン間隔との関係 (各種チャネル、0.85GHz)
AFE7951 TX IMD3 とトーン間隔との関係 (各種温度、0.85GHz)
fDAC = 8847.36MSPS、ストレート モード、fCENTER = 0.85GHz、0.8GHz で整合、各トーン -13dBFS、ワースト チャネル
図 5-26 TX IMD3 とトーン間隔との関係 (各種温度、0.85GHz)

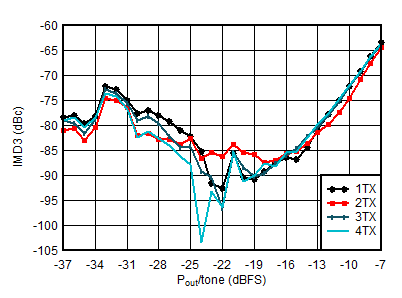

AFE7951 TX IMD3 とデジタル レベルとの関係 (0.85GHz)
fDAC = 5898.24MSPS、ストレート モード、fCENTER = 0.85GHz、fSPACING = 20MHz、0.8GHz で整合
図 5-28 TX IMD3 とデジタル レベルとの関係 (0.85GHz)
AFE7951 TX IMD3 とデジタル レベルとの関係 (0.85GHz)
fDAC = 11796.48MSPS、インターリーブ モード、fCENTER = 0.85GHz、fSPACING = 20MHz、0.8GHz で整合
図 5-30 TX IMD3 とデジタル レベルとの関係 (0.85GHz)
AFE7951 TX 20MHz LTE 出力スペクトル (0.85GHz)
TM1.1、POUT_RMS = -13dBFS
図 5-32 TX 20MHz LTE 出力スペクトル (0.85GHz)
AFE7951 TX 20MHz LTE alt-ACPR とデジタル レベルとの関係 (0.85GHz)
0.8GHz で整合、シングル キャリア 20MHz BW TM1.1 LTE
図 5-34 TX 20MHz LTE alt-ACPR とデジタル レベルとの関係 (0.85GHz)
AFE7951 TX 20MHz LTE alt-ACPR と DSA 設定との関係 (0.85GHz)
0.8GHz で整合、シングル キャリア 20MHz BW TM1.1 LTE
図 5-36 TX 20MHz LTE alt-ACPR と DSA 設定との関係 (0.85GHz)
AFE7951 TX HD2 と出力周波数との関係 (各種デジタル振幅、0.85GHz)
0.8GHz で整合、fDAC = 8847.36GSPS、ストレート モード
図 5-38 TX HD2 と出力周波数との関係 (各種デジタル振幅、0.85GHz)
AFE7951 TX HD3 と出力周波数との関係 (各種デジタル振幅、0.85GHz)
0.8GHz で整合、fDAC = 8847.36MSPS、ストレート モード、高調波周波数での出力電力で正規化。
図 5-40 TX HD3 と出力周波数との関係 (各種デジタル振幅、0.85GHz)

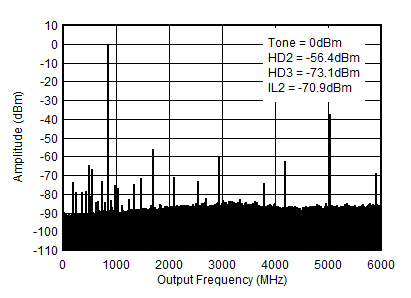

AFE7951 TX シングル トーン (-6dBFS) 出力スペクトル (0～fDAC、0.85GHz)
fDAC = 5898.24MSPS、インターリーブ モード、0.8GHz 整合あり、PCB とケーブルの損失を含む。ILn = fS/n ± fOUT。
図 5-42 TX シングル トーン (-6dBFS) 出力スペクトル (0～fDAC、0.85GHz)
