5.12.3 TX 代表的特性：2.6GHz

TA = +25℃での代表値、公称電源。デフォルト条件：TX 入力データ レート = 491.52MSPS、fDAC = 11796.48MSPS (24x 補間)、インターリーブ モード、1 次ナイキスト ゾーン出力、fREF = 491.52MHz による PLL クロック モード、AOUT = -1dBFS、DSA = 0dB、Sin(x)/x イネーブル、DSA 較正済み、TX クロック ディザ イネーブル

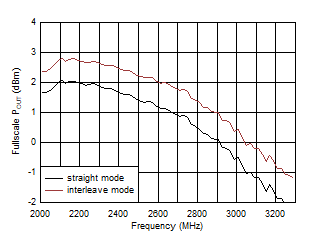

AFE7951 11796.48MSPS での TX フルスケールと RF 周波数との関係
PCB とケーブルの損失を含む。Aout = -0.5d BFS、DSA = 0、2.6GHz 整合あり。
図 5-78 11796.48MSPS での TX フルスケールと RF 周波数との関係
AFE7951 TX 未較正微分ゲイン誤差と DSA 設定との関係 (各種チャネル、2.6GHz)
fDAC = 8847.36MSPS、ストレート モード、2.6GHz で整合
微分ゲイン誤差 = POUT(DSA 設定 - 1) - POUT(DSA 設定) + 1
図 5-80 TX 未較正微分ゲイン誤差と DSA 設定との関係 (各種チャネル、2.6GHz)

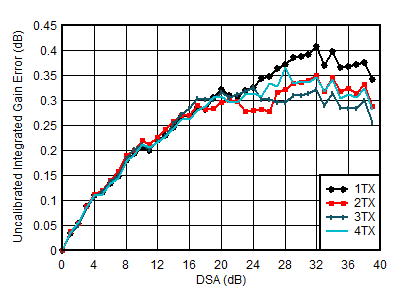

AFE7951 TX 未較正積分ゲイン誤差と DSA 設定との関係 (各種チャネル、2.6GHz)
fDAC = 8847.36MSPS、ストレート モード、2.6GHz で整合
積分ゲイン誤差 = POUT(DSA 設定) - POUT(DSA 設定 = 0) + (DSA 設定)
図 5-82 TX 未較正積分ゲイン誤差と DSA 設定との関係 (各種チャネル、2.6GHz)
AFE7951 TX 未較正微分ゲイン誤差と DSA 設定との関係 (各種温度、2.6GHz)
fDAC = 8847.36MSPS、ストレート モード、2.6GHz で整合、全 DSA 設定にわたって 25℃での誤差が中央値であるチャネル
微分ゲイン誤差 = POUT(DSA 設定 - 1) - POUT(DSA 設定) + 1
図 5-84 TX 未較正微分ゲイン誤差と DSA 設定との関係 (各種温度、2.6GHz)
AFE7951 TX 未較正積分ゲイン誤差と DSA 設定との関係 (各種温度、2.6GHz)
fDAC = 8847.36MSPS、ストレート モード、2.6GHz で整合、全 DSA 設定にわたって 25℃での誤差が中央値であるチャネル
積分ゲイン誤差 = POUT(DSA 設定) - POUT(DSA 設定 = 0) + (DSA 設定)
図 5-86 TX 未較正積分ゲイン誤差と DSA 設定との関係 (各種温度、2.6GHz)
AFE7951 TX 未較正微分位相誤差と DSA 設定との関係 (各種チャネル、2.6GHz)
fDAC = 8847.36MSPS、ストレート モード、2.6GHz で整合
微分位相誤差 = PhaseOUT(DSA 設定 - 1) - PhaseOUT(DSA 設定)
図 5-88 TX 未較正微分位相誤差と DSA 設定との関係 (各種チャネル、2.6GHz)
AFE7951 TX 未較正積分位相誤差と DSA 設定との関係 (チャネル 1、2.6GHz)
fDAC = 8847.36MSPS、ストレート モード、2.6GHz で整合
積分位相誤差 = Phase(DSA 設定) - Phase(DSA 設定 = 0)
図 5-90 TX 未較正積分位相誤差と DSA 設定との関係 (チャネル 1、2.6GHz)
AFE7951 TX 未較正微分位相誤差と DSA 設定との関係 (各種温度、2.6GHz)
fDAC = 8847.36MSPS、ストレート モード、2.6GHz で整合、全 DSA 設定にわたって 25℃での誤差が中央値であるチャネル
微分位相誤差 = PhaseOUT(DSA 設定 - 1) - PhaseOUT(DSA 設定)
図 5-92 TX 未較正微分位相誤差と DSA 設定との関係 (各種温度、2.6GHz)

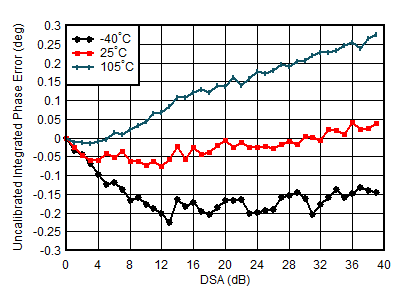

AFE7951 TX 未較正積分位相誤差と DSA 設定との関係 (各種温度、2.6GHz)
fDAC = 8847.36MSPS、ストレート モード、2.6GHz で整合、全 DSA 設定にわたって 25℃での誤差が中位の大きさのチャネル
積分位相誤差 = Phase(DSA 設定) - Phase(DSA 設定 = 0)
図 5-94 TX 未較正積分位相誤差と DSA 設定との関係 (各種温度、2.6GHz)
AFE7951 TX 出力ノイズと減衰量との関係 (各種チャネル、2.6GHz)
fDAC = 8847.36MSPS、ストレート モード、2.6GHz で整合、POUT = -13dBFS
図 5-96 TX 出力ノイズと減衰量との関係 (各種チャネル、2.6GHz)

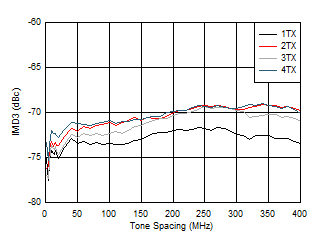

AFE7951 TX IMD3 とトーン間隔との関係 (各種チャネル、2.6GHz)
fDAC = 8847.36MSPS、ストレート モード、fCENTER = 2.6GHz、2.6GHz で整合、各トーン -13dBFS
図 5-98 TX IMD3 とトーン間隔との関係 (各種チャネル、2.6GHz)
AFE7951 TX IMD3 とデジタル レベルとの関係 (2.6GHz)
fDAC = 8847.36MSPS、ストレート モード、fCENTER = 2.6GHz、fSPACING = 20MHz、2.6GHz で整合
図 5-100 TX IMD3 とデジタル レベルとの関係 (2.6GHz)
AFE7951 TX シングルトーン出力ノイズと周波数との関係 (各種振幅、2.6GHz)
2.6GHz で整合、シングル トーン、fDAC = 11.79648GSPS、インターリーブ モード、40MHz オフセット
図 5-102 TX シングルトーン出力ノイズと周波数との関係 (各種振幅、2.6GHz)
AFE7951 TX 20MHz LTE ACPR とデジタル レベルとの関係 (2.6GHz)
2.6GHz で整合、シングル キャリア 20MHz BW TM1.1 LTE
図 5-104 TX 20MHz LTE ACPR とデジタル レベルとの関係 (2.6GHz)
AFE7951 TX 20MHz LTE ACPR と DSA 設定との関係 (2.6GHz)
2.6GHz で整合、シングル キャリア 20MHz BW TM1.1 LTE
図 5-106 TX 20MHz LTE ACPR と DSA 設定との関係 (2.6GHz)
AFE7951 TX 20MHz LTE ACPR と DSA 設定との関係 (2.6GHz)
2.6GHz で整合、シングル キャリア 20MHz BW TM1.1 LTE
図 5-108 TX 20MHz LTE ACPR と DSA 設定との関係 (2.6GHz)
AFE7951 TX 100MHz NR ACPR と DSA 設定との関係 (2.6GHz)
2.6GHz で整合、シングル キャリア 100MHz BW TM1.1 NR
図 5-110 TX 100MHz NR ACPR と DSA 設定との関係 (2.6GHz)
AFE7951 TX HD2 と出力周波数との関係 (各種デジタル振幅、2.6GHz)
2.6GHz で整合、fDAC = 11.79648GSPS、インターリーブ モード、高調波周波数での出力電力で正規化
図 5-112 TX HD2 と出力周波数との関係 (各種デジタル振幅、2.6GHz)
AFE7951 TX シングル トーン (-12dBFS) 出力スペクトル (0～fDAC、2.6GHz)
fDAC = 8847.36MSPS、ストレート モード、2.6GHz 整合あり、PCB とケーブルの損失を含む。ILn = fS/n ± fOUT (デジタル クロックとのミキシングに起因)。
図 5-114 TX シングル トーン (-12dBFS) 出力スペクトル (0～fDAC、2.6GHz)
AFE7951 TX シングル トーン (-1dBFS) 出力スペクトル (0～fDAC、2.6GHz)
fDAC = 8847.36MSPS、ストレート モード、2.6GHz 整合あり、PCB とケーブルの損失を含む。ILn = fS/n ± fOUT (デジタル クロックとのミキシングに起因)。
図 5-116 TX シングル トーン (-1dBFS) 出力スペクトル (0～fDAC、2.6GHz)
AFE7951 TX 出力電力と DSA 設定との関係 (各種チャネル、2.6GHz)
fDAC = 8847.36MSPS、AOUT = -0.5dBFS、2.6GHz に整合
図 5-79 TX 出力電力と DSA 設定との関係 (各種チャネル、2.6GHz)

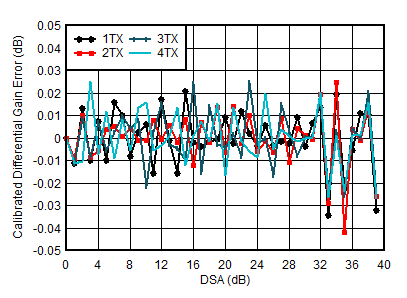

AFE7951 TX 較正済み微分ゲイン誤差と DSA 設定との関係 (各種チャネル、2.6GHz)
fDAC = 8847.36MSPS、ストレート モード、2.6GHz で整合
微分ゲイン誤差 = POUT(DSA 設定 - 1) - POUT(DSA 設定) + 1
図 5-81 TX 較正済み微分ゲイン誤差と DSA 設定との関係 (各種チャネル、2.6GHz)
AFE7951 TX 較正済み積分ゲイン誤差と DSA 設定との関係 (各種チャネル、2.6GHz)
fDAC = 8847.36MSPS、ストレート モード、2.6GHz で整合
積分ゲイン誤差 = POUT(DSA 設定) - POUT(DSA 設定 = 0) + (DSA 設定)
図 5-83 TX 較正済み積分ゲイン誤差と DSA 設定との関係 (各種チャネル、2.6GHz)
AFE7951 TX 較正済み微分ゲイン誤差と DSA 設定との関係 (各種温度、2.6GHz)
fDAC = 8847.36MSPS、ストレート モード、2.6GHz で整合、全 DSA 設定にわたって 25℃での誤差が中央値であるチャネル
微分ゲイン誤差 = POUT(DSA 設定 - 1) - POUT(DSA 設定) + 1
図 5-85 TX 較正済み微分ゲイン誤差と DSA 設定との関係 (各種温度、2.6GHz)

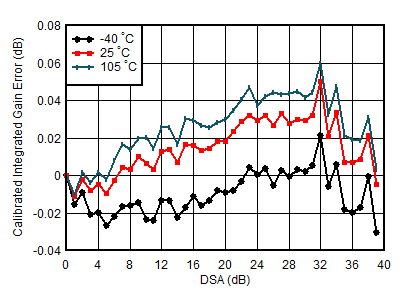

AFE7951 TX 較正済み積分ゲイン誤差と DSA 設定との関係 (各種温度、2.6GHz)
fDAC = 8847.36MSPS、ストレート モード、2.6GHz で整合、全 DSA 設定にわたって 25℃での誤差が中央値であるチャネル
積分ゲイン誤差 = POUT(DSA 設定) - POUT(DSA 設定 = 0) + (DSA 設定)
図 5-87 TX 較正済み積分ゲイン誤差と DSA 設定との関係 (各種温度、2.6GHz)
AFE7951 TX 較正済み微分位相誤差と DSA 設定との関係 (各種チャネル、2.6GHz)
fDAC = 8847.36MSPS、ストレート モード、2.6GHz で整合
微分位相誤差 = PhaseOUT(DSA 設定 - 1) - PhaseOUT(DSA 設定)
位相 DNL スパイクは、すべての DSA 設定で発生する可能性があります。
図 5-89 TX 較正済み微分位相誤差と DSA 設定との関係 (各種チャネル、2.6GHz)
AFE7951 TX 較正済み積分位相誤差と DSA 設定との関係 (各種チャネル、2.6GHz)
fDAC = 8847.36MSPS、ストレート モード、2.6GHz で整合
積分位相誤差 = Phase(DSA 設定) - Phase(DSA 設定 = 0)
図 5-91 TX 較正済み積分位相誤差と DSA 設定との関係 (各種チャネル、2.6GHz)
AFE7951 TX 較正済み微分位相誤差と DSA 設定との関係 (各種温度、2.6GHz)
fDAC = 8847.36MSPS、ストレート モード、2.6GHz で整合、全 DSA 設定にわたって 25℃での誤差が中央値であるチャネル
微分位相誤差 = PhaseOUT(DSA 設定 - 1) - PhaseOUT(DSA 設定)
図 5-93 TX 較正済み微分位相誤差と DSA 設定との関係 (各種温度、2.6GHz)
AFE7951 TX 較正済み積分位相誤差と DSA 設定との関係 (各種温度、2.6GHz)
fDAC = 8847.36MSPS、ストレート モード、2.6GHz で整合、全 DSA 設定にわたって 25℃での誤差が中央値であるチャネル
積分位相誤差 = Phase(DSA 設定) - Phase(DSA 設定 = 0)
図 5-95 TX 較正済み積分位相誤差と DSA 設定との関係 (各種温度、2.6GHz)
AFE7951 TX IMD3 と DSA 設定との関係 (2.6GHz)
fDAC = 8847.36MSPS、ストレート モード、fCENTER = 2.6GHz、2.6GHz で整合、各トーン -13dBFS
図 5-97 TX IMD3 と DSA 設定との関係 (2.6GHz)
AFE7951 TX IMD3 とトーン間隔との関係 (各種温度、2.6GHz)
fDAC = 8847.36MSPS、ストレート モード、fCENTER = 2.6GHz、2.6GHz で整合、各トーン -13dBFS、ワースト チャネル
図 5-99 TX IMD3 とトーン間隔との関係 (各種温度、2.6GHz)

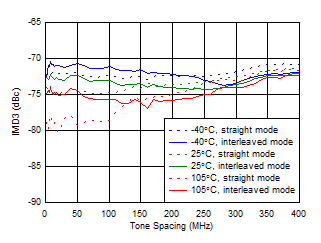

AFE7951 TX IMD3 とトーン間隔との関係 (各種温度)
fDAC = 8847.36MSPS、ストレート モード、fCENTER = 2.6GHz、2.6GHz で整合、各トーン -13dBFS
図 5-101 TX IMD3 とトーン間隔との関係 (各種温度)
AFE7951 TX 20MHz LTE 出力スペクトル (バンド 41、2.6GHz)
TM1.1、POUT_RMS = -13dBFS
図 5-103 TX 20MHz LTE 出力スペクトル (バンド 41、2.6GHz)
AFE7951 TX 20MHz LTE alt-ACPR とデジタル レベルとの関係 (2.6GHz)
2.6GHz で整合、シングル キャリア 20MHz BW TM1.1 LTE
図 5-105 TX 20MHz LTE alt-ACPR とデジタル レベルとの関係 (2.6GHz)
AFE7951 TX 20MHz LTE alt-ACPR と DSA 設定との関係 (2.6GHz)
2.6GHz で整合、シングル キャリア 20MHz BW TM1.1 LTE
図 5-107 TX 20MHz LTE alt-ACPR と DSA 設定との関係 (2.6GHz)
AFE7951 TX 20MHz LTE alt-ACPR と DSA 設定との関係 (2.6GHz)
2.6GHz で整合、シングル キャリア 20MHz BW TM1.1 LTE
図 5-109 TX 20MHz LTE alt-ACPR と DSA 設定との関係 (2.6GHz)

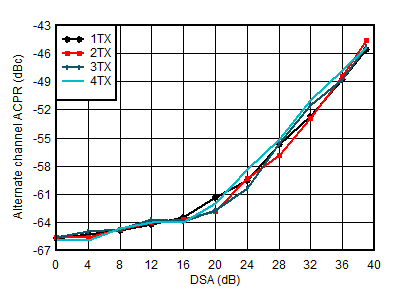

AFE7951 TX 100MHz NR alt-ACPR と DSA 設定との関係 (2.6GHz)
2.6GHz で整合、シングル キャリア 100MHz BW TM1.1 NR
図 5-111 TX 100MHz NR alt-ACPR と DSA 設定との関係 (2.6GHz)
AFE7951 TX HD3 と出力周波数との関係 (各種デジタル振幅、2.6GHz)
2.6GHz で整合、fDAC = 11.79648GSPS、インターリーブ モード、高調波周波数での出力電力で正規化
図 5-113 TX HD3 と出力周波数との関係 (各種デジタル振幅、2.6GHz)
AFE7951 TX シングル トーン (-6dBFS) 出力スペクトル (0～fDAC、2.6GHz)
fDAC = 8847.36MSPS、ストレート モード、2.6GHz 整合あり、PCB とケーブルの損失を含む。ILn = fS/n ± fOUT (デジタル クロックとのミキシングに起因)。
図 5-115 TX シングル トーン (-6dBFS) 出力スペクトル (0～fDAC、2.6GHz)

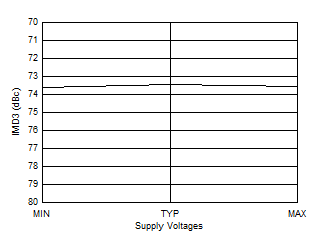

AFE7951 TX IMD3 と電源電圧との関係 (2.6GHz)
fDAC = 11796.48MSPS、インターリーブ モード、2.6GHz 整合あり。トーンから 40MHz オフセット。出力電力 = -13 dBFS。すべての電源電圧に最小値、代表値、最大値がある。
図 5-117 TX IMD3 と電源電圧との関係 (2.6GHz)
