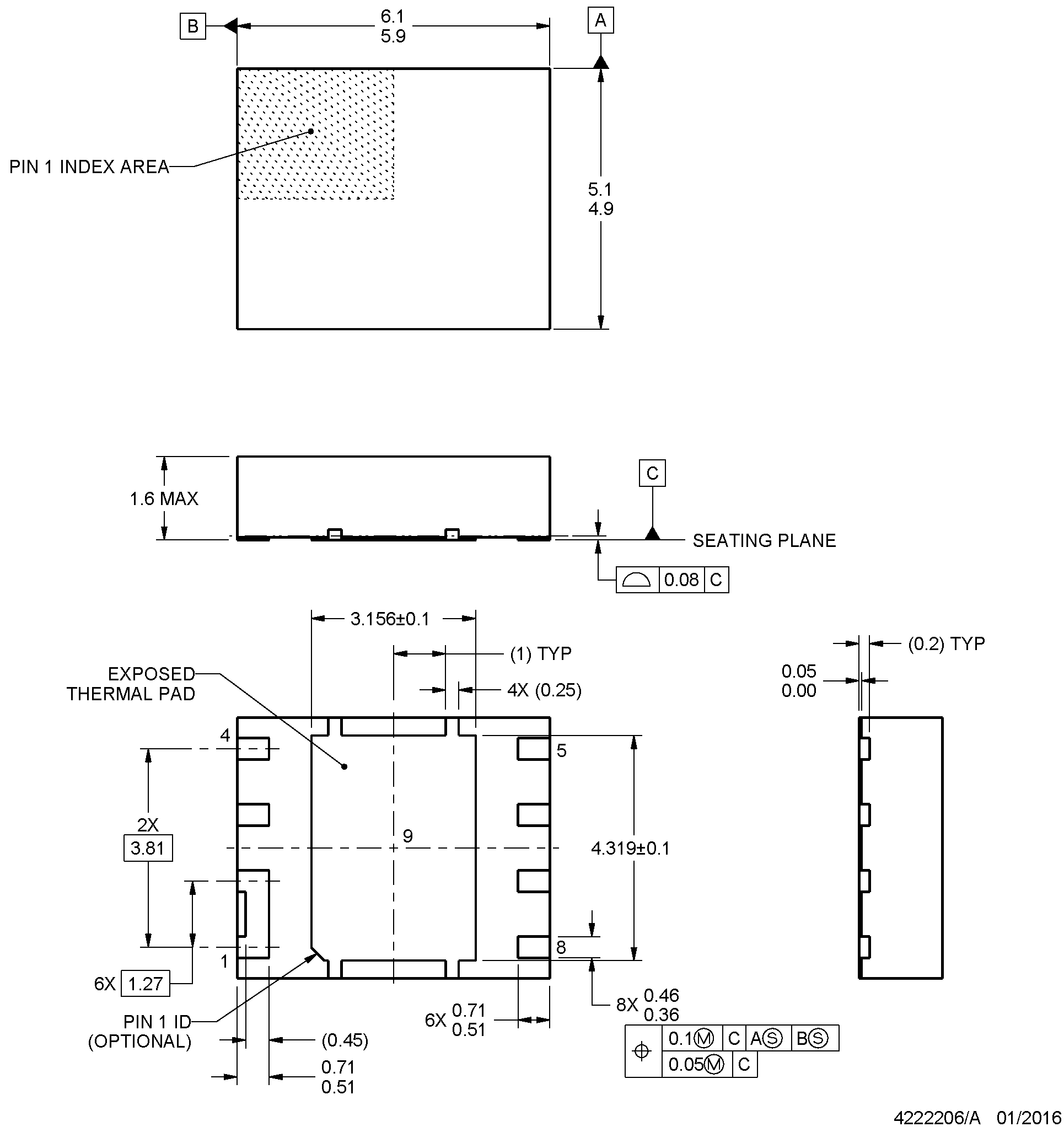

9.1 Q5Dパッケージの寸法

CSD86360Q5D Mech.png
  1. すべての直線寸法はミリメートル(mm)単位です。括弧内のすべての寸法は、参照のみを目的としたものです。寸法と許容誤差は、ASME Y14.5M準拠です。
  2. この図面は、予告なく変更される可能性があります。
  3. 熱特性および機械的な性能を実現するため、パッケージのサーマル・パッドはプリント基板にハンダ付けする必要があります。
寸法 ミリメートル インチ
最小 最大 最小 最大
a 1.40 1.5 0.055 0.059
b 0.360 0.460 0.014 0.018
c 0.150 0.250 0.006 0.010
c1 0.150 0.250 0.006 0.010
d 1.630 1.730 0.064 0.068
d1 0.280 0.380 0.011 0.015
d2 0.200 0.300 0.008 0.012
d3 0.291 0.391 0.012 0.015
D1 4.900 5.100 0.193 0.201
D2 4.269 4.369 0.168 0.172
E 4.900 5.100 0.193 0.201
E1 5.900 6.100 0.232 0.240
E2 3.106 3.206 0.122 0.126
e 1.27 (標準値) 0.050
f 0.396 0.496 0.016 0.020
L 0.510 0.710 0.020 0.028
θ 0.00 — — —
K 0.812 0.032
