3 概要

DS92LV040Aは、バックプレーンおよびケーブルでの伝送に最適な、高速かつ低消費電力のBus LVDSインターフェイス用トランシーバです。このデバイスは、3.3V単一電源で動作し、4チャネル分の差動ライン・ドライバとレシーバを内蔵しています。Bus LVDS側は、ドライバ出力とレシーバ入力を内部で接続してバス負荷を小さくしています。このデバイスはフロースルー型のピン配置を採用していますので、プリント基板の設計ではコネクタとピン間のスタブ長を短くすることができます。

このドライバは3V LVTTLレベル入力(シングルエンド)を、差動のBus LVDS (BLVDS)出力レベルに変換します。これにより、EMIを低減しつつ低消費電力で高速動作を実現します。また、差動信号により、±1V以上の同相電圧ノイズ除去が実現されます。

レシーバのスレッショルドは＋0/－70mVを下回ります。レシーバは差動Bus LVDS信号を標準的な(LVTTL/LVCMOS)レベルに変換できます(詳細については、「アプリケーション情報」セクションを参照してください)。

製品情報(1)

型番パッケージ本体サイズ(公称)
DS92LV040A WQFN (44) 7.00mm×7.00mm
  1. 利用可能なすべてのパッケージについては、このデータシートの末尾にある注文情報を参照してください。

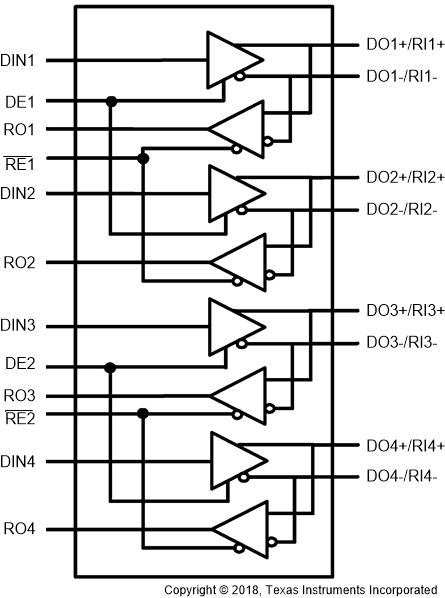

概略機能図

DS92LV040A Simplified_Functional_Diagram_SNOS521.gif
