7.2 代表的なアプリケーション

図 7-1 に、固定電圧モデルの基本的な回路接続を示します。図 7-2 に、可変出力バージョン (TPS73601) の接続を示します。

TPS736 代表的なアプリケーション回路(固定電圧バージョン)図 7-1 代表的なアプリケーション回路(固定電圧バージョン)

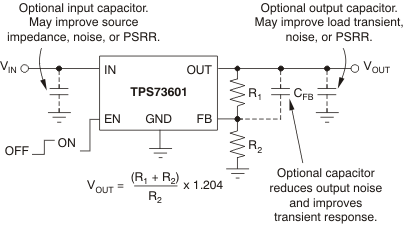

TPS736 可変電圧バージョン向けの標準的なアプリケーション回路図 7-2 可変電圧バージョン向けの標準的なアプリケーション回路
