5.7 代表的特性

すべての電圧バージョンで、TJ = 25°C、VIN = VOUT(nom) + 0.5V、IOUT = 10mA、VEN = 1.7V、COUT = 0.1μF の条件下において、特に記述のない限り。

TPS736 ロード レギュレーション
レガシー シリコン
図 5-1 ロード レギュレーション
TPS736 ライン レギュレーション
レガシー シリコン
図 5-3 ライン レギュレーション
TPS736 ドロップアウト電圧と出力電流との関係
レガシー シリコン
図 5-5 ドロップアウト電圧と出力電流との関係
TPS736 ドロップアウト電圧 vs 温度
レガシー シリコン
図 5-7 ドロップアウト電圧 vs 温度
TPS736 出力電圧精度のヒストグラム
レガシー シリコン
図 5-9 出力電圧精度のヒストグラム

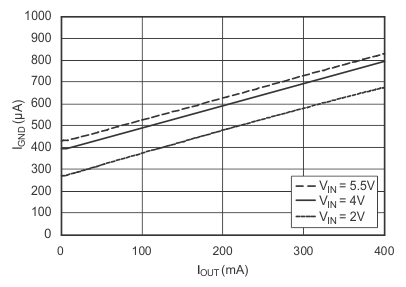

TPS736 グランドピンの電流と出力電流との関係
レガシー シリコン
図 5-11 グランドピンの電流と出力電流との関係
TPS736 グランドピンの電流と温度との関係
レガシー シリコン
図 5-13 グランドピンの電流と温度との関係
TPS736 シャットダウン時のグランドピンの電流と温度との関係
レガシー シリコン
図 5-15 シャットダウン時のグランドピンの電流と温度との関係

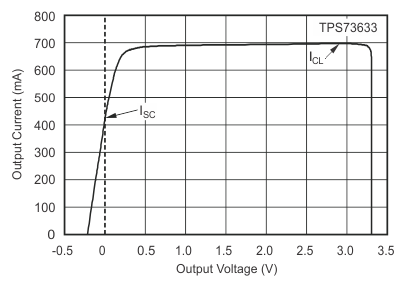

TPS736 電流制限と VOUT (フォールドバック) の関係
レガシー シリコン
図 5-17 電流制限と VOUT (フォールドバック) の関係

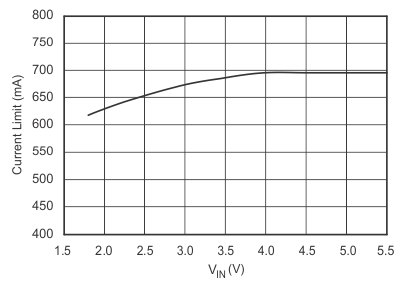

TPS736 電流制限と VIN との関係
レガシー シリコン
図 5-19 電流制限と VIN との関係

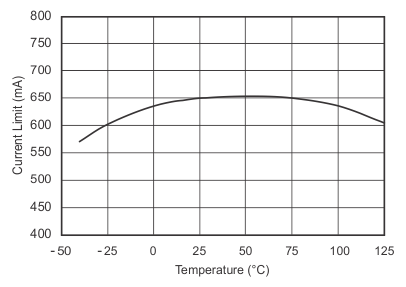

TPS736 電流制限と温度との関係
レガシー シリコン
図 5-21 電流制限と温度との関係
TPS736 PSRR (リップル除去) と周波数との関係
レガシー シリコン
図 5-23 PSRR (リップル除去) と周波数との関係

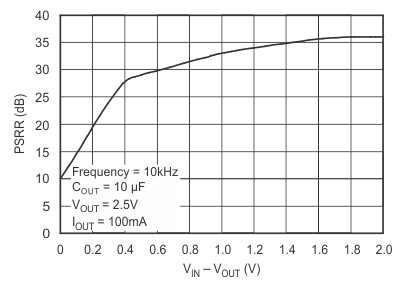

TPS736 PSRR (リップル除去) と VIN - VOUT との関係
レガシー シリコン
図 5-25 PSRR (リップル除去) と VIN - VOUT との関係
TPS736 ノイズ スペクトル密度 CNR = 0μF
レガシー シリコン
図 5-27 ノイズ スペクトル密度 CNR = 0μF
TPS736 ノイズ スペクトル密度 CNR = 0.01μF
レガシー シリコン
図 5-29 ノイズ スペクトル密度 CNR = 0.01μF

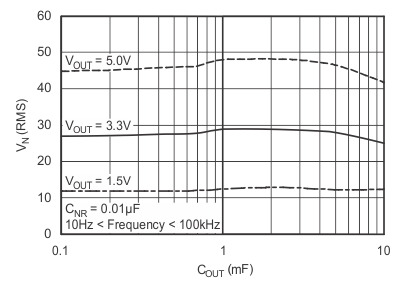

TPS736 RMS ノイズ電圧と COUT との関係
レガシー シリコン
図 5-31 RMS ノイズ電圧と COUT との関係
TPS736 RMS ノイズ電圧と CNR との関係
レガシー シリコン
図 5-33 RMS ノイズ電圧と CNR との関係

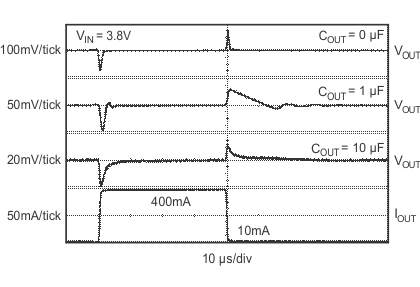

TPS736 TPS73633 の負荷過渡応答
レガシー シリコン
図 5-35 TPS73633 の負荷過渡応答
TPS736 TPS73633 のライン過渡応答
レガシー シリコン
図 5-37 TPS73633 のライン過渡応答
TPS736 TPS73633 のターンオン応答
レガシー シリコン
図 5-39 TPS73633 のターンオン応答
TPS736 TPS73633 のターンオフ応答
レガシー シリコン
図 5-41 TPS73633 のターンオフ応答

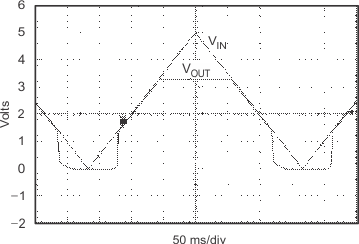

TPS736 TPS73633 パワーアップ、パワーダウン
レガシー シリコン
図 5-43 TPS73633 パワーアップ、パワーダウン

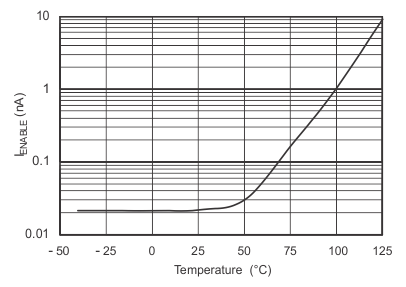

TPS736 IENABLE vs 温度
レガシー シリコン
図 5-45 IENABLE vs 温度
TPS736 TPS73601 の RMS ノイズ電圧と CFB との関係
レガシー シリコン
図 5-47 TPS73601 の RMS ノイズ電圧と CFB との関係
TPS736 TPS73601 IFB と温度との関係
レガシー シリコン
図 5-49 TPS73601 IFB と温度との関係
TPS736 TPS73601 の負荷過渡応答、可変バージョン
レガシー シリコン
図 5-51 TPS73601 の負荷過渡応答、可変バージョン

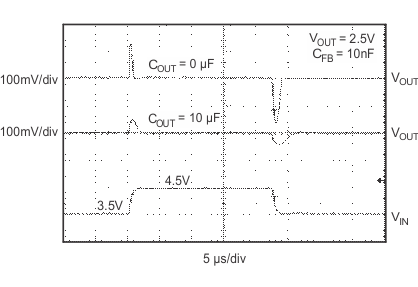

TPS736 TPS73601 のライン過渡応答、可変バージョン
レガシー シリコン
図 5-53 TPS73601 のライン過渡応答、可変バージョン
TPS736 ロード レギュレーション
新しいシリコン
図 5-2 ロード レギュレーション
TPS736 ライン レギュレーション
新しいシリコン
図 5-4 ライン レギュレーション
TPS736 ドロップアウト電圧と出力電流との関係
新しいシリコン
図 5-6 ドロップアウト電圧と出力電流との関係
TPS736 ドロップアウト電圧 vs 温度
新しいシリコン
図 5-8 ドロップアウト電圧 vs 温度
TPS736 出力電圧ドリフトのヒストグラム
レガシー シリコン
図 5-10 出力電圧ドリフトのヒストグラム
TPS736 グランドピンの電流と出力電流との関係
新しいシリコン
図 5-12 グランドピンの電流と出力電流との関係
TPS736 グランドピンの電流と温度との関係
新しいシリコン
図 5-14 グランドピンの電流と温度との関係
TPS736 シャットダウン時のグランドピンの電流と温度との関係
新しいシリコン
図 5-16 シャットダウン時のグランドピンの電流と温度との関係
TPS736 電流制限と VOUT (フォールドバック) の関係
新しいシリコン
図 5-18 電流制限と VOUT (フォールドバック) の関係
TPS736 電流制限と VIN との関係
新しいシリコン
図 5-20 電流制限と VIN との関係
TPS736 電流制限と温度との関係
新しいシリコン
図 5-22 電流制限と温度との関係
TPS736 PSRR (リップル除去) と周波数との関係
新しいシリコン
図 5-24 PSRR (リップル除去) と周波数との関係
TPS736 PSRR (リップル除去) と VIN - VOUT との関係
新しいシリコン
図 5-26 PSRR (リップル除去) と VIN - VOUT との関係
TPS736 ノイズ スペクトル密度 CNR = 0μF
新しいシリコン
図 5-28 ノイズ スペクトル密度 CNR = 0μF
TPS736 ノイズ スペクトル密度 CNR = 0.01μF
新しいシリコン
図 5-30 ノイズ スペクトル密度 CNR = 0.01μF
TPS736 RMS ノイズ電圧と COUT との関係
新しいシリコン
図 5-32 RMS ノイズ電圧と COUT との関係
TPS736 RMS ノイズ電圧と CNR との関係
新しいシリコン
図 5-34 RMS ノイズ電圧と CNR との関係
TPS736 TPS73633 の負荷過渡応答
新しいシリコン
図 5-36 TPS73633 の負荷過渡応答
TPS736 TPS73633 のライン過渡応答
新しいシリコン
図 5-38 TPS73633 のライン過渡応答
TPS736 TPS73633 のターンオン応答
新しいシリコン
図 5-40 TPS73633 のターンオン応答
TPS736 TPS73633 のターンオフ応答
新しいシリコン
図 5-42 TPS73633 のターンオフ応答
TPS736 TPS73633 パワーアップ、パワーダウン
新しいシリコン
図 5-44 TPS73633 パワーアップ、パワーダウン
TPS736 IENABLE vs 温度
新しいシリコン
図 5-46 IENABLE vs 温度
TPS736 TPS73601 の RMS ノイズ電圧と CFB との関係
新しいシリコン
図 5-48 TPS73601 の RMS ノイズ電圧と CFB との関係
TPS736 TPS73601 IFB と温度との関係
新しいシリコン
図 5-50 TPS73601 IFB と温度との関係
TPS736 TPS73601 の負荷過渡応答、可変バージョン
新しいシリコン
図 5-52 TPS73601 の負荷過渡応答、可変バージョン
TPS736 TPS73601 のライン過渡応答、可変バージョン
新しいシリコン
図 5-54 TPS73601 のライン過渡応答、可変バージョン
