特長

  • 低いRDS(ON)
  • 低い熱抵抗
  • アバランシェ定格
  • ロジック・レベル
  • 鉛フリーの端子メッキ処理
  • RoHS準拠
  • ハロゲン不使用
  • SON 5mm×6mmプラスチック・パッケージ

アプリケーション

  • DC/DC変換
  • 2次側同期整流器
  • バッテリ・モータ制御

概要

この4.1mΩ、SON 5mm×6mm、40V NexFET™パワーMOSFETは、電力変換アプリケーションにおいて損失を最小限に抑えるよう設計されています。

上面図

CSD18514Q5A P0093-01_LPS198.gif

製品概要

TA = 25°C 標準値 単位
VDS ドレイン-ソース間電圧 40 V
Qg ゲートの合計電荷(10V) 29 nC
Qgd ゲート電荷、ゲート-ドレイン間 5.0 nC
RDS(on) ドレイン-ソース間オン抵抗 VGS = 4.5V 6.0
VGS = 10V 4.1
VGS(th) スレッショルド電圧 1.8 V

製品情報(1)

デバイス メディア 数量 パッケージ 出荷
CSD18514Q5A 13インチ・リール 2500 SON
5.00mm×6.00mm
プラスチック・パッケージ
テープ・アンド・リール
CSD18514Q5AT 7インチ・リール 250
  1. 提供されているすべてのパッケージについては、巻末の注文情報を参照してください。

絶対最大定格

TA = 25°C 単位
VDS ドレイン-ソース間電圧 40 V
VGS ゲート-ソース間電圧 ±20 V
ID 連続ドレイン電流(パッケージ制限) 50 A
連続ドレイン電流(シリコン制限)、TC = 25°C 89
連続ドレイン電流(1) 18
IDM パルス・ドレイン電流(2) 237 A
PD 消費電力(1) 3.1 W
消費電力、TC = 25°C 74
TJ
Tstg
動作時の接合部、
保管温度
–55~150 °C
EAS アバランシュ・エネルギー、単一パルス
ID = 33A、L = 0.1mH、RG = 25Ω
55 mJ
  1. 厚さ0.06inのFR4 PCB上に構築された面積1in2、2オンスのCuパッド上で、標準値RθJA = 40℃/Wです。
  2. 最大RθJC = 1.7℃/W、パルス期間 ≤ 100μs、デューティ・サイクル
    ≤ 1%。

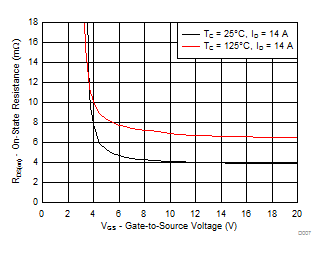

RDS(on)とVGSとの関係

CSD18514Q5A D007_SLPS625.gif

ゲート電荷

CSD18514Q5A D004_SLPS625A_FP.gif
