7 パラメータ測定情報

OPA858 の各種テスト設定構成を 図 7-1、図 7-2 および 図 7-3 に示します。

OPA858 非反転構成図 7-1 非反転構成

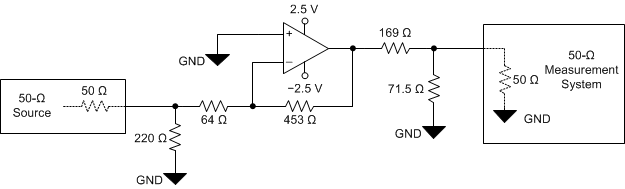

OPA858 反転構成 (ゲイン = -7V/V)図 7-2 反転構成 (ゲイン = -7V/V)
OPA858 容量性負荷ドライバ構成図 7-3 容量性負荷ドライバ構成
