1.1.2 I2C 読み出しコマンド シーケンスの例

入力データ チャネル スワップ設定を読み出すコマンドを実行するには、ホストはセカンダリ アドレス、サブアドレス、データ (ある場合) を含む一連のバイトを作成し、以下の手順を実行します。

  1. ホストは必要な START 条件を実行した後、その一連のバイトを送信します。
  2. DLPC900 は SCL ラインを Low に保持し、ビジーであることを示します。
  3. ホストは、DLPC900 が SCL ラインを解放するまで待機します。
  4. SCL ラインが High になると、ホストは STOP 条件を実行します。
  5. 次にホストは START 条件を実行した後、セカンダリ アドレス (0x35) 読み出しを送信してから、必要なバイト数を読み出し、最後に STOP 条件を実行します。

上記の読み出しコマンド シーケンスの例を表 1-2 に示し、ホストが実行するこの読み出しシーケンスの波形図を図 1-1 と図 1-2 に示します。

表 1-2 読み出しコマンド シーケンスの例 (1)
セカンダリ アドレスサブアドレスデータ
0x340x04
0x350x03
(1) 表示されたすべての値は 16 進表記です。

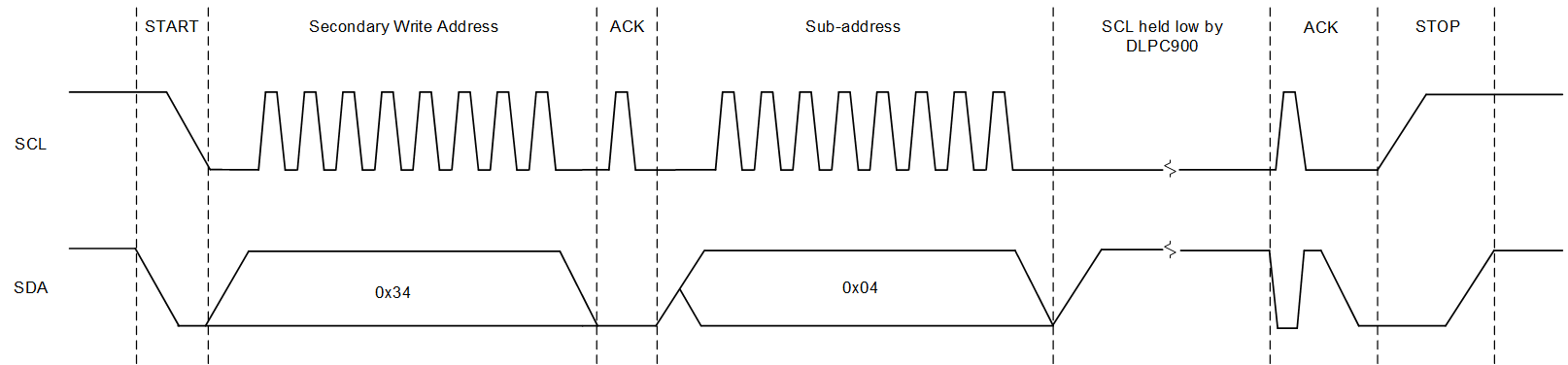

DLPC900 I2C 読み出しコマンドの波形図図 1-1 I2C 読み出しコマンドの波形図
DLPC900 I2C 読み出しデータの波形図図 1-2 I2C 読み出しデータの波形図
