4.12.4 TX 代表的特性：3.5GHz

TA = +25℃での代表値、公称電源。デフォルト条件：TX 入力データ レート = 491.52MSPS、fDAC = 11796.48MSPS (24x 補間)、インターリーブ モード、1 次ナイキスト ゾーン出力、fREF = 491.52MHz による PLL クロック モード、AOUT = –1dBFS、DSA = 0dB、Sin(x)/x イネーブル、DSA 較正済み

AFE7950 TX 出力電力と周波数との関係
Aout = -0.5dBFS、3.5GHz 整合あり、PCB とケーブルの損失を含む。
図 4-118 TX 出力電力と周波数との関係
AFE7950 TX 未較正微分ゲイン誤差と DSA 設定との関係 (各種チャネル、3.5GHz)
3.5GHz 整合あり、PCB とケーブルの損失を含む。
微分ゲイン誤差 = POUT(DSA 設定 - 1) - POUT(DSA 設定) + 1
図 4-120 TX 未較正微分ゲイン誤差と DSA 設定との関係 (各種チャネル、3.5GHz)

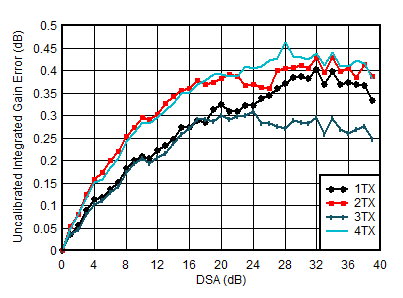

AFE7950 TX 未較正積分ゲイン誤差と DSA 設定との関係 (各種チャネル、3.5GHz)
3.5GHz 整合あり、PCB とケーブルの損失を含む。
積分ゲイン誤差 = POUT(DSA 設定) - POUT(DSA 設定 = 0) + (DSA 設定)
図 4-122 TX 未較正積分ゲイン誤差と DSA 設定との関係 (各種チャネル、3.5GHz)
AFE7950 TX 未較正微分位相誤差と DSA 設定との関係 (各種チャネル、3.5GHz)
3.5GHz 整合あり、PCB とケーブルの損失を含む。
図 4-124 TX 未較正微分位相誤差と DSA 設定との関係 (各種チャネル、3.5GHz)
AFE7950 TX 未較正積分位相誤差と DSA 設定との関係 (チャネル 1、3.5GHz)
3.5GHz 整合あり、PCB とケーブルの損失を含む。
図 4-126 TX 未較正積分位相誤差と DSA 設定との関係 (チャネル 1、3.5GHz)
AFE7950 TX 未較正微分ゲイン誤差と DSA 設定との関係 (各種温度、3.5GHz)
3.5GHz 整合あり、1TX
図 4-128 TX 未較正微分ゲイン誤差と DSA 設定との関係 (各種温度、3.5GHz)
AFE7950 TX 未較正積分ゲイン誤差と DSA 設定との関係 (各種温度、3.5GHz)
3.5GHz 整合あり、1TX
図 4-130 TX 未較正積分ゲイン誤差と DSA 設定との関係 (各種温度、3.5GHz)
AFE7950 TX 未較正微分位相誤差と DSA 設定との関係 (各種温度、3.5GHz)
3.5GHz 整合あり、1TX
微分位相誤差 = PhaseOUT(DSA 設定 - 1) - PhaseOUT(DSA 設定)
図 4-132 TX 未較正微分位相誤差と DSA 設定との関係 (各種温度、3.5GHz)
AFE7950 TX 未較正積分位相誤差と DSA 設定との関係 (各種温度、3.5GHz)
3.5GHz 整合あり、1TX
積分位相誤差 = Phase(DSA 設定) - Phase(DSA 設定 = 0)
図 4-134 TX 未較正積分位相誤差と DSA 設定との関係 (各種温度、3.5GHz)
AFE7950 TX NSD と DSA 設定との関係 (3.5GHz)
fDAC = 11796.48MSPS、インターリーブ モード、3.5GHz で整合、Aout = –13dBFS。
図 4-136 TX NSD と DSA 設定との関係 (3.5GHz)
AFE7950 TX IMD3 とデジタル振幅との関係 (各種チャネル、3.5GHz)
20MHz のトーン間隔、3.5GHz 整合あり
図 4-138 TX IMD3 とデジタル振幅との関係 (各種チャネル、3.5GHz)

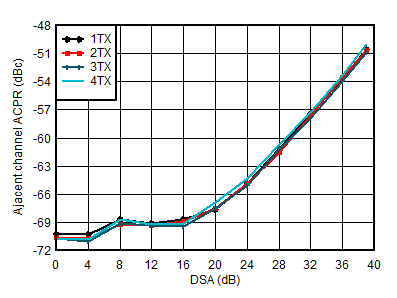

AFE7950 TX 20MHz LTE ACPR と DSA 設定との関係 (3.5GHz)
3.5GHz 整合あり、シングル キャリア 20MHz BW TM1.1 LTE
図 4-140 TX 20MHz LTE ACPR と DSA 設定との関係 (3.5GHz)
AFE7950 TX 20MHz LTE ACPR とデジタル レベルとの関係 (3.5GHz)
3.5GHz 整合あり、シングル キャリア 20MHz BW TM1.1 LTE
図 4-142 TX 20MHz LTE ACPR とデジタル レベルとの関係 (3.5GHz)
AFE7950 TX シングル トーン HD2 と周波数との関係 (各種デジタル レベル、3.5GHz)
3.5GHz で整合、fDAC = 11.79648GSPS、インターリーブ モード、高調波周波数での出力電力で正規化
図 4-144 TX シングル トーン HD2 と周波数との関係 (各種デジタル レベル、3.5GHz)

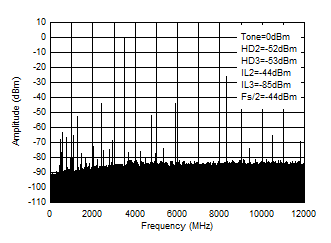

AFE7950 TX シングル トーン (-1dBFS) 出力スペクトル (0～fDAC、3.5GHz)
3.5GHz で整合、fDAC = 11.79648GSPS、インターリーブ モード。
図 4-146 TX シングル トーン (-1dBFS) 出力スペクトル (0～fDAC、3.5GHz)
AFE7950 TX シングル トーン (-12dBFS) 出力スペクトル (0～fDAC、3.5GHz)
3.5GHz で整合、fDAC = 11.79648GSPS、インターリーブ モード。
図 4-148 TX シングル トーン (-12dBFS) 出力スペクトル (0～fDAC、3.5GHz)
AFE7950 TX 出力電力と DSA 設定との関係 (3.5GHz)
Aout = -0.5dBFS、3.5GHz 整合あり、PCB とケーブルの損失を含む。
図 4-119 TX 出力電力と DSA 設定との関係 (3.5GHz)
AFE7950 TX 較正済み微分ゲイン誤差と DSA 設定との関係 (各種チャネル、3.5GHz)
3.5GHz 整合あり、PCB とケーブルの損失を含む。
微分ゲイン誤差 = POUT(DSA 設定 - 1) - POUT(DSA 設定) + 1
図 4-121 TX 較正済み微分ゲイン誤差と DSA 設定との関係 (各種チャネル、3.5GHz)
AFE7950 TX 較正済み積分ゲイン誤差と DSA 設定との関係 (各種チャネル、3.5GHz)
3.5GHz 整合あり、PCB とケーブルの損失を含む。
積分ゲイン誤差 = POUT(DSA 設定) - POUT(DSA 設定 = 0) + (DSA 設定)
図 4-123 TX 較正済み積分ゲイン誤差と DSA 設定との関係 (各種チャネル、3.5GHz)

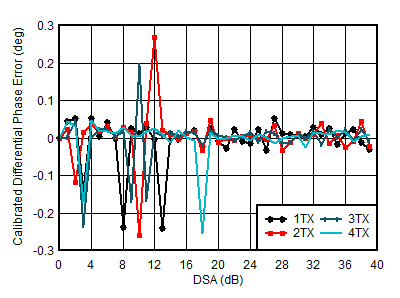

AFE7950 TX 較正済み微分位相誤差と DSA 設定との関係 (各種チャネル、3.5GHz)
3.5GHz 整合あり、PCB とケーブルの損失を含む。
位相 DNL スパイクは、すべての DSA 設定で発生する可能性があります。
図 4-125 TX 較正済み微分位相誤差と DSA 設定との関係 (各種チャネル、3.5GHz)

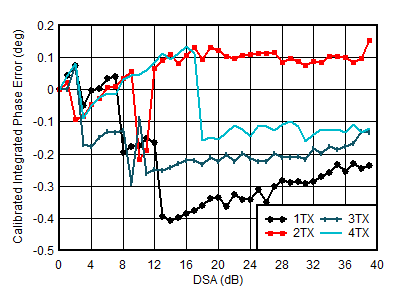

AFE7950 TX 較正済み積分位相誤差と DSA 設定との関係 (各種チャネル、3.5GHz)
3.5GHz 整合あり、PCB とケーブルの損失を含む。
図 4-127 TX 較正済み積分位相誤差と DSA 設定との関係 (各種チャネル、3.5GHz)
AFE7950 TX 較正済み微分ゲイン誤差と DSA 設定との関係 (各種温度、3.5GHz)
3.5GHz 整合あり、1TX、25℃で較正済み
図 4-129 TX 較正済み微分ゲイン誤差と DSA 設定との関係 (各種温度、3.5GHz)
AFE7950 TX 較正済み積分ゲイン誤差と DSA 設定との関係 (各種温度、3.5GHz)
3.5GHz 整合あり、1TX、25℃で較正済み
図 4-131 TX 較正済み積分ゲイン誤差と DSA 設定との関係 (各種温度、3.5GHz)
AFE7950 TX 較正済み微分位相誤差と DSA 設定との関係 (各種温度、3.5GHz)
3.5GHz 整合あり、1TX、25℃で較正済み
微分位相誤差 = PhaseOUT(DSA 設定 - 1) - PhaseOUT(DSA 設定)
図 4-133 TX 較正済み微分位相誤差と DSA 設定との関係 (各種温度、3.5GHz)
AFE7950 TX 較正済み積分位相誤差と DSA 設定との関係 (各種温度、3.5GHz)
3.5GHz 整合あり、1TX、25℃で較正済み
積分位相誤差 = Phase(DSA 設定) - Phase(DSA 設定 = 0)
図 4-135 TX 較正済み積分位相誤差と DSA 設定との関係 (各種温度、3.5GHz)

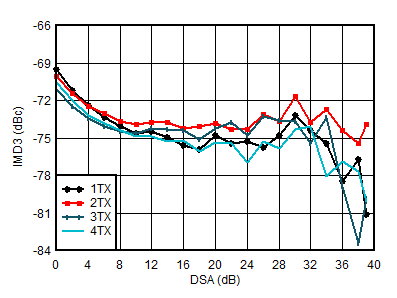

AFE7950 TX IMD3 と DSA 設定との関係 (3.5GHz)
20MHz のトーン間隔、3.5GHz 整合あり、各トーン -13dBFS、PCB とケーブルの損失を含む。
図 4-137 TX IMD3 と DSA 設定との関係 (3.5GHz)
AFE7950 TX 20MHz LTE 出力スペクトル (バンド 42、3.5GHz)
3.5GHz 整合あり、シングル キャリア 20MHz BW TM1.1 LTE
図 4-139 TX 20MHz LTE 出力スペクトル (バンド 42、3.5GHz)

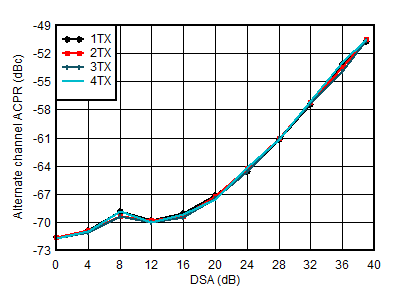

AFE7950 TX 20MHz LTE alt-ACPR と DSA 設定との関係 (3.5GHz)
3.5GHz 整合あり、シングル キャリア 20MHz BW TM1.1 LTE
図 4-141 TX 20MHz LTE alt-ACPR と DSA 設定との関係 (3.5GHz)
AFE7950 TX 20MHz LTE alt-ACPR とデジタル レベルとの関係 (3.5GHz)
3.5GHz 整合あり、シングル キャリア 20MHz BW TM1.1 LTE
図 4-143 TX 20MHz LTE alt-ACPR とデジタル レベルとの関係 (3.5GHz)
AFE7950 TX シングル トーン HD3 と周波数との関係 (各種デジタル レベル、3.5GHz)
3.5GHz で整合、fDAC = 11.79648GSPS、インターリーブ モード、高調波周波数での出力電力で正規化。ディップは、DC 付近での HD3 の低下に起因するものです。
図 4-145 TX シングル トーン HD3 と周波数との関係 (各種デジタル レベル、3.5GHz)

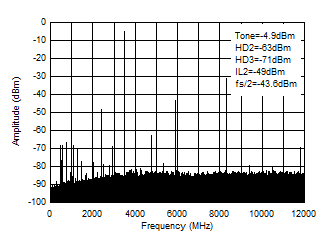

AFE7950 TX シングル トーン (-6dBFS) 出力スペクトル (0～fDAC、3.5GHz)
3.5GHz で整合、fDAC = 11.79648GSPS、インターリーブ モード。
図 4-147 TX シングル トーン (-6dBFS) 出力スペクトル (0～fDAC、3.5GHz)
