4.12.10 RX 代表的特性：2.6GHz

TA = +25℃、ADC サンプリング レート = 2949.12GHz での代表値。デフォルト条件：出力サンプル レート = 491.52MSPS (1/6 にデシメーション)、fREF = 491.52MHz の PLL クロック モード、AIN = -3dBFS、DSA 設定 = 4dB

AFE7950 RX 帯域内ゲイン平坦性 (fIN = 2600MHz)
整合あり、各 DSA 設定について 2.6GHz の電力で正規化
図 4-348 RX 帯域内ゲイン平坦性 (fIN = 2600MHz)
AFE7950 RX 入力位相と温度との関係 (各種 DSA、fOUT = 2.6GHz)
2.6GHz 整合あり、25℃の位相で正規化
図 4-350 RX 入力位相と温度との関係 (各種 DSA、fOUT = 2.6GHz)
AFE7950 RX 較正済み微分振幅誤差と DSA 設定との関係 (2.6GHz)
2.6GHz 整合あり
微分振幅誤差 = PIN(DSA 設定 - 1) - PIN(DSA 設定) + 1
図 4-352 RX 較正済み微分振幅誤差と DSA 設定との関係 (2.6GHz)
AFE7950 RX 較正済み積分振幅誤差と DSA 設定との関係 (2.6GHz)
2.6GHz 整合あり
積分振幅誤差 = PIN(DSA 設定) - PIN(DSA 設定 = 0) + (DSA 設定)
図 4-354 RX 較正済み積分振幅誤差と DSA 設定との関係 (2.6GHz)
AFE7950 RX 較正済み微分位相誤差と DSA 設定との関係 (2.6GHz)
2.6GHz 整合あり
微分位相誤差 = PhaseIN(DSA 設定 - 1) - PhaseIN(DSA 設定)
図 4-356 RX 較正済み微分位相誤差と DSA 設定との関係 (2.6GHz)
AFE7950 RX 較正済み積分位相誤差と DSA 設定との関係 (2.6GHz)
2.6GHz 整合あり
積分位相誤差 = Phase(DSA 設定) - Phase(DSA 設定 = 0)
図 4-358 RX 較正済み積分位相誤差と DSA 設定との関係 (2.6GHz)

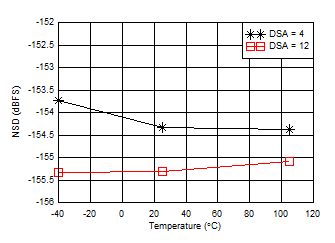

AFE7950 RX ノイズ スペクトル密度と温度との関係 (2.6GHz)
2.6GHz 整合あり、トーンからのオフセット 12.5MHz
図 4-360 RX ノイズ スペクトル密度と温度との関係 (2.6GHz)
AFE7950 RX ノイズ スペクトル密度と入力振幅との関係 (各種チャネル、2.6GHz)
2.6GHz 整合あり、トーンからのオフセット 12.5MHz
図 4-362 RX ノイズ スペクトル密度と入力振幅との関係 (各種チャネル、2.6GHz)
AFE7950 RX IMD3 と入力レベルとの関係 (各種温度、2.6GHz)
2.6GHz 整合あり、トーン間隔 = 20MHz、DSA = 4dB
図 4-364 RX IMD3 と入力レベルとの関係 (各種温度、2.6GHz)
AFE7950 RX HD2 と DSA 設定との関係 (各種チャネル、2.6GHz)
2.6GHz 整合あり、DDC バイパス モード (特性評価用 テキサス・インスツルメンツ専用モード)
図 4-366 RX HD2 と DSA 設定との関係 (各種チャネル、2.6GHz)
AFE7950 RX HD3 と DSA 設定との関係 (各種チャネル、2.6GHz)
2.6GHz 整合あり、DDC バイパス モード (特性評価用 テキサス・インスツルメンツ専用モード)
図 4-368 RX HD3 と DSA 設定との関係 (各種チャネル、2.6GHz)
AFE7950 RX HD3 と入力レベルとの関係 (各種チャネル、2.6GHz)
2.6GHz 整合あり、DDC バイパス モード (特性評価用 テキサス・インスツルメンツ専用モード)
図 4-370 RX HD3 と入力レベルとの関係 (各種チャネル、2.6GHz)
AFE7950 RX 帯域内 SFDR (±200MHz) と周波数との関係 (AIN= –1dBFS、2.6GHz)
2.6GHz 整合あり
図 4-372 RX 帯域内 SFDR (±200MHz) と周波数との関係 (AIN= –1dBFS、2.6GHz)
AFE7950 RX 帯域内 SFDR (±200MHz) と周波数との関係 (AIN= –12dBFS、2.6GHz)
2.6GHz 整合あり
図 4-374 RX 帯域内 SFDR (±200MHz) と周波数との関係 (AIN= –12dBFS、2.6GHz)

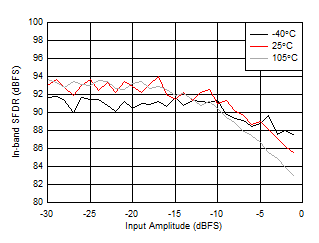

AFE7950 RX 帯域内 SFDR (±200MHz) と入力振幅との関係 (各種温度、2.6GHz)
2.6GHz 整合あり
図 4-376 RX 帯域内 SFDR (±200MHz) と入力振幅との関係 (各種温度、2.6GHz)
AFE7950 RX 帯域内 SFDR (±300MHz) と入力振幅との関係 (各種温度、2.6GHz)
2.6GHz 整合あり、1/4 にデシメーション
図 4-378 RX 帯域内 SFDR (±300MHz) と入力振幅との関係 (各種温度、2.6GHz)
AFE7950 RX IMD3 と電源電圧との関係 (各種チャネル、2.6GHz)
2.6GHz 整合あり、各トーン -7dBFS、20MHz のトーン間隔、すべての電源電圧は推奨動作条件の最小値、代表値、最大値
図 4-380 RX IMD3 と電源電圧との関係 (各種チャネル、2.6GHz)
AFE7950 RX 入力フルスケールと温度との関係 (各種チャネル、2.6GHz)
2.6GHz 整合あり、各チャネルについて 25℃のフルスケールで正規化
図 4-349 RX 入力フルスケールと温度との関係 (各種チャネル、2.6GHz)

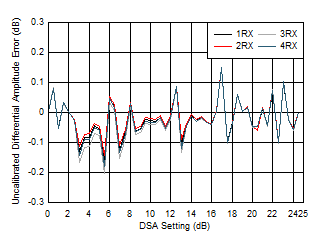

AFE7950 RX 未較正微分振幅誤差と DSA 設定との関係 (2.6GHz)
2.6GHz 整合あり
微分振幅誤差 = PIN(DSA 設定 - 1) - PIN(DSA 設定) + 1
図 4-351 RX 未較正微分振幅誤差と DSA 設定との関係 (2.6GHz)
AFE7950 RX 未較正積分振幅誤差と DSA 設定との関係 (2.6GHz)
2.6GHz 整合あり
積分振幅誤差 = PIN(DSA 設定) - PIN(DSA 設定 = 0) + (DSA 設定)
図 4-353 RX 未較正積分振幅誤差と DSA 設定との関係 (2.6GHz)
AFE7950 RX 未較正微分位相誤差と DSA 設定との関係 (2.6GHz)
2.6GHz 整合あり
微分位相誤差 = PhaseIN(DSA 設定 - 1) - PhaseIN(DSA 設定)
図 4-355 RX 未較正微分位相誤差と DSA 設定との関係 (2.6GHz)
AFE7950 RX 未較正積分位相誤差と DSA 設定との関係 (2.6GHz)
2.6GHz 整合あり
積分位相誤差 = Phase(DSA 設定) - Phase(DSA 設定 = 0)
図 4-357 RX 未較正積分位相誤差と DSA 設定との関係 (2.6GHz)
AFE7950 RX 出力 FFT (2.6GHz)
2.6GHz 整合あり、fIN = 2610MHz、AIN= -3dBFS
図 4-359 RX 出力 FFT (2.6GHz)
AFE7950 RX ノイズ スペクトル密度と入力振幅との関係 (各種温度、2.6GHz)
2.6GHz 整合あり、DSA 設定 = 12dB、トーンから 12.5MHz オフセット
図 4-361 RX ノイズ スペクトル密度と入力振幅との関係 (各種温度、2.6GHz)
AFE7950 RX IMD3 と DSA 設定との関係 (各種温度、2.6GHz)
2.6GHz 整合あり、各トーンは -7dBFS、トーン間隔 = 20MHz
図 4-363 RX IMD3 と DSA 設定との関係 (各種温度、2.6GHz)
AFE7950 RX IMD3 と入力レベルとの関係 (各種温度、2.6GHz)
2.6GHz 整合あり、トーン間隔 = 20MHz、DSA = 12dB
図 4-365 RX IMD3 と入力レベルとの関係 (各種温度、2.6GHz)

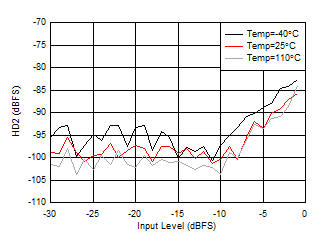

AFE7950 RX HD2 と入力レベルとの関係 (各種温度、2.6GHz)
2.6GHz 整合あり、DDC バイパス モード (特性評価用 テキサス・インスツルメンツ専用モード)
図 4-367 RX HD2 と入力レベルとの関係 (各種温度、2.6GHz)
AFE7950 RX HD3 と DSA 設定との関係 (各種温度、2.6GHz)
2.6GHz 整合あり、DDC バイパス モード (特性評価用 テキサス・インスツルメンツ専用モード)
図 4-369 RX HD3 と DSA 設定との関係 (各種温度、2.6GHz)
AFE7950 RX HD3 と入力レベルとの関係 (各種温度、2.6GHz)
2.6GHz 整合あり、DDC バイパス モード (特性評価用 テキサス・インスツルメンツ専用モード)
図 4-371 RX HD3 と入力レベルとの関係 (各種温度、2.6GHz)
AFE7950 RX 帯域内 SFDR (±200MHz) と周波数との関係 (AIN= –6dBFS、2.6GHz)
2.6GHz 整合あり
図 4-373 RX 帯域内 SFDR (±200MHz) と周波数との関係 (AIN= –6dBFS、2.6GHz)
AFE7950 RX 帯域内 SFDR (±200MHz) と入力振幅との関係 (2.6GHz)
2.6GHz 整合あり
図 4-375 RX 帯域内 SFDR (±200MHz) と入力振幅との関係 (2.6GHz)

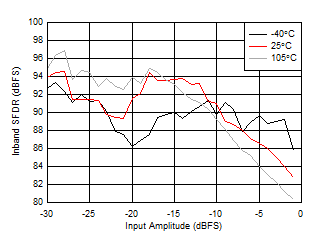

AFE7950 RX 帯域内 SFDR (±150MHz) と入力振幅との関係 (各種温度、2.6GHz)
2.6GHz 整合あり、8 倍にデシメーション、DSA 設定 = 12dB
図 4-377 RX 帯域内 SFDR (±150MHz) と入力振幅との関係 (各種温度、2.6GHz)
AFE7950 RX (HD2/3 を除く) と DSA 設定との関係 (2.6GHz)
2.6GHz 整合あり
図 4-379 RX (HD2/3 を除く) と DSA 設定との関係 (2.6GHz)
AFE7950 RX ノイズ スペクトル密度と電源電圧との関係 (各種チャネル、2.6GHz)
2.6GHz 整合あり、12.5MHz オフセット、すべての電源電圧は推奨動作条件の最小値、代表値、最大値
図 4-381 RX ノイズ スペクトル密度と電源電圧との関係 (各種チャネル、2.6GHz)
