JAJSGZ8 データシート | TI.com

JAJSGZ8K May 2003 – April 2022 LM2904-Q1 , LM2904B-Q1 , LM2904BA-Q1

PRODUCTION DATA

パッケージ・オプション

デバイスごとのパッケージ図は、PDF版データシートをご参照ください。

メカニカル・データ（パッケージ｜ピン）

D|8
DGK|8
PW|8

サーマルパッド・メカニカル・データ

発注情報

7.7 代表的特性

「代表的特性」セクションは、LM2904B-Q1 および LM2904BA-Q1 に適用されます。「代表的特性」セクションのデータは、次の条件で収集しました。T_A = 25℃、V_S = 36V (±18V)、V_CM = V_S/2、R_LOAD = 10kΩ を V_S/2 に接続 (特に記述のない限り)。

図 7-1 オフセット電圧の製品分布

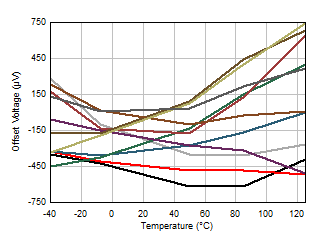

図 7-3 オフセット電圧と温度との関係

図 7-5 開ループのゲインおよび位相と周波数との関係

図 7-7 入力バイアス電流と同相電圧との関係

図 7-9 入力バイアス電流と温度との関係

図 7-11 出力電圧スイングと出力電流との関係 (ソース)

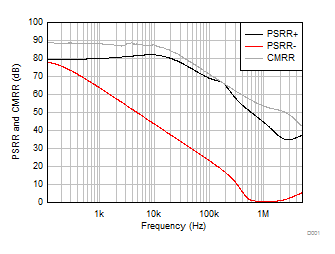

図 7-13 CMRR および PSRR と周波数との関係

V_S = 5V～36V

図 7-15 電源除去比と温度との関係 (dB)

図 7-17 入力電圧ノイズのスペクトル密度と周波数との関係

G = -1、f = 1kHz、BW = 80kHz、
V_OUT = 10V_PP、R_L を V– に接続
図 8-3 を参照

図 7-19 THD+N 比と周波数との関係、G = -1

G = -1、f = 1kHz、BW = 80kHz、
R_L を V– に接続
図 8-3 を参照

図 7-21 THD+N と出力振幅との関係、G = -1

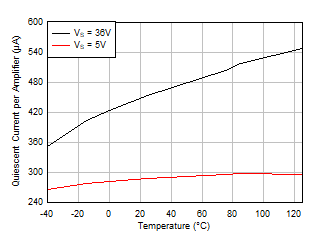

図 7-23 静止電流と温度との関係

G = 1、100mV 出力ステップ、R_L = オープン

図 7-25 小信号オーバーシュートと容量性負荷との関係

図 7-27 位相マージンと容量性負荷との関係

G = 1、R_L = オープン

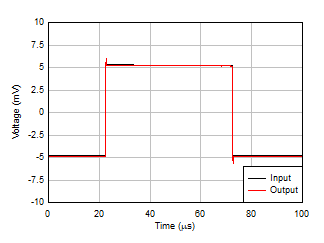

図 7-29 小信号ステップ応答、G = 1

G = 1、R_L = オープン

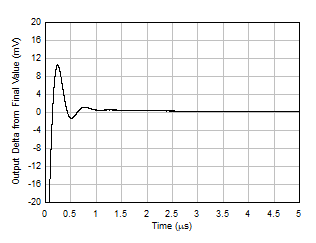

図 7-31 大信号ステップ応答、立ち上がり

G = 1、R_L = オープン

図 7-33 大信号ステップ応答

図 7-35 短絡電流と温度との関係

図 7-37 チャネル・セパレーションと周波数との関係

図 7-2 オフセット電圧ドリフトの分布

図 7-4 オフセット電圧と同相電圧との関係

図 7-6 閉ループのゲインと周波数との関係

図 7-8 入力オフセット電流と同相電圧との関係

図 7-10 入力オフセット電流と温度との関係

図 7-12 出力電圧スイングと出力電流との関係 (シンク)

図 7-14 同相除去比と
温度との関係 (dB)

図 7-16 0.1Hz～10Hz のノイズ

G = 1、f = 1kHz、BW = 80kHz、
V_OUT = 10V_PP、R_L を V– に接続

図 7-18 THD+N 比と周波数との関係、G = 1

G = 1、f = 1kHz、BW = 80kHz、
R_L を V– に接続

図 7-20 THD+N と出力振幅との関係、G = 1

図 7-22 静止電流と電源電圧との関係

図 7-24 開ループ出力インピーダンスと周波数との関係

G = -1、100mV 出力ステップ、R_L = オープン

図 7-26 小信号オーバーシュートと容量性負荷との関係

G = -10

図 7-28 過負荷からの回復

G = –1、R_L =オープン、R_FB = 10K
図 8-3 を参照

図 7-30 小信号ステップ応答、G = -1

G = 1、R_L = オープン

図 7-32 大信号ステップ応答、立ち下がり

図 7-34 スルーレートと温度との関係

V_S = 15 V

図 7-36 最大出力電圧と周波数との関係

図 7-38 EMIRR (電磁干渉除去比) と周波数との関係
