6.12.5.11.3 GPMC および NAND フラッシュ — 非同期モード

表 6-69 および 表 6-70 に、GPMC および NAND フラッシュ - 非同期モードのタイミング要件とスイッチング特性を示します。

表 6-69 GPMC および NAND フラッシュのタイミング要件 – 非同期モード 図 6-59 参照
番号 パラメータ 説明 最小値 最大値 単位
GNF12(1) tacc(d) アクセス時間、入力データ GPMC_AD[15:0] J(2) ns
(1) GNF12 パラメータは、入力データを内部的にサンプリングするために必要な時間を示します。これは、GPMC 機能クロック サイクル数で表されます。読み取りサイクルの開始から GNF12 機能クロック サイクル経過後、入力データはアクティブな機能クロック エッジによって内部的にサンプリングされます。GNF12 の値は、AccessTime レジスタ ビット フィールドに保存する必要があります。
(2) J = AccessTime × (TimeParaGranularity + 1) × GPMC_FCLK(3)
(3) GPMC_FCLK は、汎用メモリ コントローラの内部機能クロック周期で、ns 単位です。

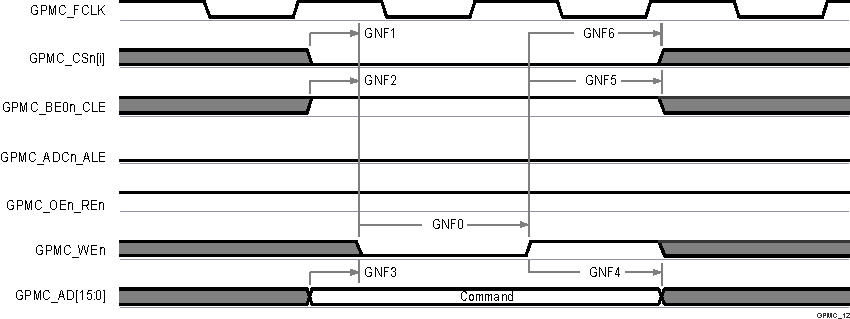

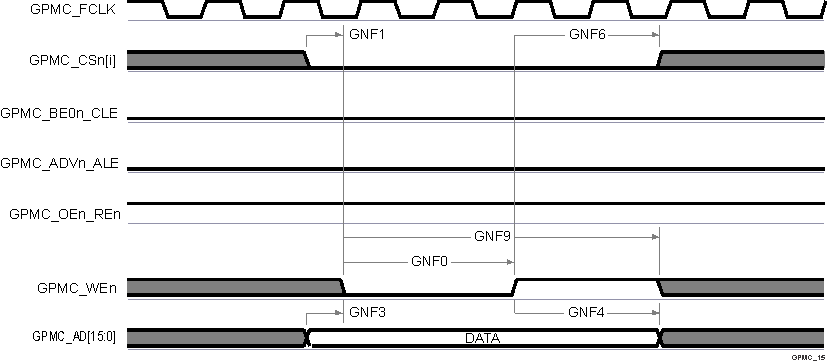

表 6-70 GPMC および NAND フラッシュのスイッチング特性 – 非同期モード 図 6-57、図 6-58、図 6-59、図 6-60 を参照
番号 パラメータ 最小値 最大値 単位
GNF0 tw(wenV) パルス幅、出力書き込みイネーブル GPMC_WEn 有効 A(1) ns
GNF1 td(csnV-wenV) 遅延時間、出力チップ セレクト GPMC_CSn[i](13) 有効から出力書き込みイネーブル GPMC_WEn 有効まで B(2) - 2 B(2) + 2 ns
GNF2 tw(cleH-wenV) 遅延時間、出力下位バイト イネーブルおよびコマンド ラッチ イネーブル GPMC_BE0n_CLE high から出力書き込みイネーブル GPMC_WEn 有効まで C(3) - 2 C(3) + 2 ns
GNF3 tw(wenV-dV) 遅延時間、出力データ GPMC_AD[15:0] 有効から出力書き込みイネーブル GPMC_WEn 有効まで D(4) - 2 D(4) + 2 ns
GNF4 tw(wenIV-dIV) 遅延時間、出力書き込みイネーブル GPMC_WEn 無効から出力データ GPMC_AD[15:0] 無効まで E(5) - 2 E(5) + 2 ns
GNF5 tw(wenIV-cleIV) 遅延時間、出力書き込みイネーブル GPMC_WEn 無効から下位バイト イネーブルおよびコマンド ラッチ イネーブル GPMC_BE0n_CLE 無効まで F(6) - 2 F(6) + 2 ns
GNF6 tw(wenIV-CSn[i]V) 遅延時間、出力書き込みイネーブル GPMC_WEn 無効から出力チップ セレクト GPMC_CSn[i](13) 無効まで G(7) - 2 G(7) + 2 ns
GNF7 tw(aleH-wenV) 遅延時間、出力アドレス有効およびアドレス ラッチ イネーブル GPMC_ADVn_ALE high から出力書き込み イネーブル GPMC_WEn 有効まで C(3) - 2 C(3) + 2 ns
GNF8 tw(wenIV-aleIV) 遅延時間、出力書き込みイネーブル GPMC_WEn 無効から出力アドレス有効およびアドレス ラッチ イネーブル GPMC_ADVn_ALE 無効まで F(6) - 2 F(6) + 2 ns
GNF9 tc(wen) サイクル時間、書き込み H(8) ns
GNF10 td(csnV-oenV) 遅延時間、出力チップ セレクト GPMC_CSn[i](13) 有効から出力イネーブル GPMC_OEn_REn 有効まで I(9) - 2 I(9) + 2 ns
GNF13 tw(oenV) パルス幅、出力イネーブル GPMC_OEn_REn 有効 K(10) ns
GNF14 tc(oen) サイクル時間、読み取り L(11) ns
GNF15 tw(oenIV-CSn[i]V) 遅延時間、出力イネーブル GPMC_OEn_REn 無効から出力チップ セレクト GPMC_CSn[i](13) 無効まで M(12) - 2 M(12) + 2 ns
(1) A = (WEOffTime - WEOnTime) × (TimeParaGranularity + 1) × GPMC_FCLK(14)
(2) B = ((WEOnTime - CSOnTime) × (TimeParaGranularity + 1) + 0.5 × (WEExtraDelay - CSExtraDelay)) × GPMC_FCLK(14)
(3) C = ((WEOnTime - ADVOnTime) × (TimeParaGranularity + 1) + 0.5 × (WEExtraDelay - ADVExtraDelay)) × GPMC_FCLK(14) 注：DeviceType の場合：NAND
  • コマンド ラッチ サイクル中：CLE 信号は、ADVOnTime および ADVWrOffTime のタイミング パラメータによって制御されます
  • アドレス ラッチ サイクル中：ALE 信号は、ADVOnTime および ADVWrOffTime のタイミング パラメータで制御されます。
(4) D = (WEOnTime × (TimeParaGranularity + 1) + 0.5 × WEExtraDelay) × GPMC_FCLK(14)
(5) E = ((WrCycleTime - WEOffTime) × (TimeParaGranularity + 1) - 0.5 × WEExtraDelay) × GPMC_FCLK(14)
(6) F = ((ADVWrOffTime - WEOffTime) × (TimeParaGranularity + 1) + 0.5 × (ADVExtraDelay - WEExtraDelay)) × GPMC_FCLK(14) 注：DeviceType の場合：NAND
  • コマンド ラッチ サイクル中：CLE 信号は、ADVOnTime および ADVWrOffTime のタイミング パラメータによって制御されます
  • アドレス ラッチ サイクル中：ALE 信号は、ADVOnTime および ADVWrOffTime のタイミング パラメータで制御されます。
(7) G = ((CSWrOffTime - WEOffTime) × (TimeParaGranularity + 1) + 0.5 × (CSExtraDelay - WEExtraDelay)) × GPMC_FCLK(14)
(8) H = WrCycleTime × (1 + TimeParaGranularity) × GPMC_FCLK(14)
(9) I = ((OEOnTime - CSOnTime) × (TimeParaGranularity + 1) + 0.5 × (OEExtraDelay - CSExtraDelay)) × GPMC_FCLK(14)
(10) K = (OEOffTime - OEOnTime) × (1 + TimeParaGranularity) × GPMC_FCLK(14)
(11) L = RdCycleTime × (1 + TimeParaGranularity) × GPMC_FCLK(14)
(12) M = ((CSRdOffTime - OEOffTime) × (TimeParaGranularity + 1) + 0.5 × (CSExtraDelay - OEExtraDelay)) × GPMC_FCLK(14)
(13) GPMC_CSn[i] で、i は 0、1、2、または 3 です。
(14) GPMC_FCLK は、汎用メモリ コントローラの内部機能クロック周期で、ns 単位です。
AM625 AM625-Q1 AM623 AM620-Q1 GPMC および NAND フラッシュ — コマンド ラッチ サイクル
A. GPMC_CSn[i] で、i は 0、1、2、または 3 です。
図 6-57 GPMC および NAND フラッシュ — コマンド ラッチ サイクル
AM625 AM625-Q1 AM623 AM620-Q1 GPMC および NAND フラッシュ — アドレス ラッチ サイクル
A. GPMC_CSn[i] で、i は 0、1、2、または 3 です。
図 6-58 GPMC および NAND フラッシュ — アドレス ラッチ サイクル
AM625 AM625-Q1 AM623 AM620-Q1 GPMC および NAND フラッシュ — データ読み取りサイクル
A. GNF12 パラメータは、入力データを内部でサンプリングするために必要な時間を示しています。これは、GPMC 機能クロック サイクル数で表されます。読み取りサイクルの開始から GNF12 機能クロック サイクル経過後、入力データはアクティブな機能クロック エッジによって内部的にサンプリングされます。GNF12 の値は、AccessTime レジスタ ビット フィールド内に格納する必要があります。
B. GPMC_FCLK は、外部に供給されない内部クロック (GPMC 機能クロック) です。
C. GPMC_CSn[i] で、i は 0、1、2、または 3 です。GPMC_WAIT[j] で、j は 0 または 1 です。
図 6-59 GPMC および NAND フラッシュ — データ読み取りサイクル
AM625 AM625-Q1 AM623 AM620-Q1 GPMC および NAND フラッシュ — データ書き込みサイクル
A. In GPMC_CSn[i] で、i は 0、1、2、または 3 です。
図 6-60 GPMC および NAND フラッシュ — データ書き込みサイクル
