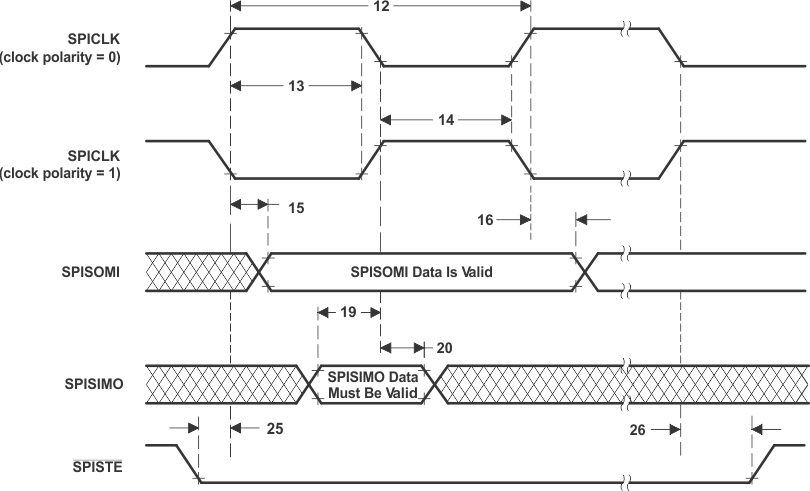

6.16.6.2.3 SPI スレーブ・モードのタイミング図
TMS320F2800157-Q1 TMS320F2800157 TMS320F2800156-Q1 TMS320F2800155-Q1 TMS320F2800155 TMS320F2800154-Q1 TMS320F2800153-Q1 TMS320F2800152-Q1 SPI スレーブ・モードの外部タイミング (クロック位相 = 0) 図 6-72 SPI スレーブ・モードの外部タイミング (クロック位相 = 0)
TMS320F2800157-Q1 TMS320F2800157 TMS320F2800156-Q1 TMS320F2800155-Q1 TMS320F2800155 TMS320F2800154-Q1 TMS320F2800153-Q1 TMS320F2800152-Q1 SPI スレーブ・モードの外部タイミング (クロック位相 = 1) 図 6-73 SPI スレーブ・モードの外部タイミング (クロック位相 = 1)
