6.14.3.2.4 ADC 入力モデル

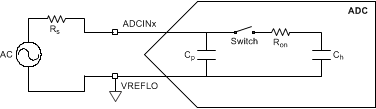

ADC 入力特性を図 6-43 および表 6-19 に示します。

表 6-19 入力モデルのパラメータ
説明 リファレンス モード 値
Cp 寄生入力容量 すべて 表 6-20、表 6-21、表 6-22、 表 6-23 を参照
Ron サンプリング スイッチ抵抗 外部リファレンス、2.5V 内部リファレンス 500Ω
3.3V 内部リファレンス 860Ω
Ch サンプリング コンデンサ 外部リファレンス、2.5V 内部リファレンス 12.5pF
3.3V 内部リファレンス 7.5pF
Rs 公称ソース インピーダンス すべて 50Ω
TMS320F2800157-Q1 TMS320F2800157 TMS320F2800156-Q1 TMS320F2800155-Q1 TMS320F2800155 TMS320F2800154-Q1 TMS320F2800153-Q1 TMS320F2800152-Q1 入力モデル図 6-43 入力モデル

この入力モデルは、アクイジション ウィンドウの幅を決定する際に、実際の信号源インピーダンスと合わせて使用する必要があります。詳細については、『TMS320F280015x リアルタイム マイクロコントローラ テクニカル リファレンス マニュアル』の「A/D コンバータ (ADC)」の章にある「アクイジション ウィンドウ幅の選択」セクションを参照してください。ADC 入力回路の改善に関する推奨事項については、『C2000 MCU 用 ADC 入力回路の評価』アプリケーション ノートを参照してください。

表 6-20 80 ピン PN LQFP のチャネルごとの寄生容量
ADC チャネル Cp (pF)
コンパレータ無効の場合 コンパレータ有効の場合
A0/C15/CMP1_DACL 7.7 10.2
A1 1.6 4.1
A2/C9 1.5 4
A3/C5 1.8 4.3
A4/C14 2.4 4.9
A5/C2 2 4.5
A6 1.4 3.9
A7/C3 1.9 4.4
A8/C11 2.2 4.7
A9/C8 2.3 4.8
A10/C10 2 4.5
A11/C0 2.4 4.9
A12/C1 3.2 5.7
A14/C4/ADCINCAL 2.4 4.9
A15/C7 3 5.5
A16/C16 2.4 4.9
A17/C17 2.7 5.2
A18/C18 2.7 5.2
A19/C19 2.7 5.2
A20/C20 2.7 5.2
C6 1.7 4.2
表 6-21 64 ピン PM LQFP のチャネルごとの寄生容量
ADC チャネル Cp (pF)
コンパレータ無効の場合 コンパレータ有効の場合
A0/C15/CMP1_DACL 7.7 10.2
A1 1.6 4.1
A2/C9 1.5 4
A3/C5 1.8 4.3
A4/C14 2.4 4.9
A5/C2 2 4.5
A6 1.4 3.9
A7/C3 1.9 4.4
A8/C11 2.2 4.7
A9/C8 2.3 4.8
A10/C10 2 4.5
A11/C0 2.4 4.9
A12/C1 3.2 5.7
A14/C4/ADCINCAL 2.4 4.9
A15/C7 3 5.5
A16/C16 2.4 4.9
A17/C17 2.7 5.2
A18/C18 2.7 5.2
A19/C19 2.7 5.2
A20/C20 2.7 5.2
C6 1.7 4.2
表 6-22 48 ピン PHP HTQFP のチャネルごとの寄生容量
ADC チャネル Cp (pF)
コンパレータ無効の場合 コンパレータ有効の場合
A0/C15/CMP1_DACL 7.7 10.2
A1 1.6 4.1
A2/C9 1.5 4
A3/C5 1.8 4.3
A4/C14 2.4 4.9
A5/C2 2 4.5
A6/C6 3.1 8.1
A7/C3 1.9 4.4
A8/C11 2.2 4.7
A9/C8 2.3 4.8
A10/C10 2 4.5
A11/C0 2.4 4.9
A12/C1 3.2 5.7
A14/A15/C4/C7/ADCINCAL 5.4 10.4
A16/C16 2.4 4.9
A17/C17 2.7 5.2
A19/C19 2.7 5.2
A20/C20 2.7 5.2
表 6-23 32 ピン RHB VQFN のチャネルごとの寄生容量
ADC チャネル Cp (pF)
コンパレータ無効の場合 コンパレータ有効の場合
A0/A1/C15/CMP1_DACL 9.3 14.3
A2/C9 1.5 4
A3/C5 1.8 4.3
A4/C14 2.4 4.9
A5/C2/A11/C0 4.4 9.4
A6/C6 3.1 8.1
A7/C3/A12/C1 5.1 10.1
A8/C11 2.2 4.7
A9/C8/A10/C10 4.3 9.3
A14/A15/C4/C7/ADCINCAL 5.4 10.4
A16/C16 2.4 4.9
