6.3.12.1 データの有効性

SDA ラインのデータは、クロック信号（SCL）の HIGH 期間中は安定している必要があります。言い換えれば、データ ラインの状態は、クロック信号がLOWのときにのみ変更する必要があります。

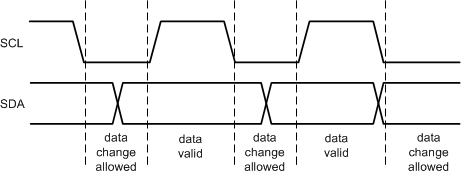

TPS6521505-Q1 データ有効性を示す図図 6-5 データ有効性を示す図
