6.12.3.1.2.4 SPI スレーブとしての McBSP スイッチング特性
自由気流での動作温度範囲内 (特に記述のない限り)
番号 パラメータ 最小値 代表値 最大値 単位
クロック
2P サイクル時間、CLKG ns
CLKSTP = 10b、CLKXP = 0
M26 td(CLKXH-DXV) 遅延時間、CLKX HIGH から DX 有効まで 3P + 6 5P + 20 ns
M28 tdis(FXH-DXHZ) ディセーブル時間、FSX HIGH から最後のデータ ビットに続く DX ハイ インピーダンスまで 6P + 6 ns
M29 td(FXL-DXV) 遅延時間、FSX LOW から DX 有効まで 4P + 6 ns
CLKSTP = 11b、CLKXP = 0
M36 td(CLKXL-DXV) 遅延時間、CLKX LOW から DX 有効まで 3P + 6 5P + 20 ns
M37 tdis(CKXL-DXHZ) ディセーブル時間、CLKX LOW から最後のデータ ビットに続く DX ハイ インピーダンスまで 7P + 6 ns
M38 td(FXL-DXV) 遅延時間、FSX LOW から DX 有効まで 4P + 6 ns
CLKSTP = 10b、CLKXP = 1
M45 td(CLKXL-DXV) 遅延時間、CLKX LOW から DX 有効まで 3P + 6 5P + 20 ns
M47 tdis(FXH-DXHZ) ディセーブル時間、FSX HIGH から最後のデータ ビットに続く DX ハイ インピーダンスまで 6P + 6 ns
M48 td(FXL-DXV) 遅延時間、FSX LOW から DX 有効まで 4P + 6 ns
CLKSTP = 11b、CLKXP = 1
M55 td(CLKXH-DXV) 遅延時間、CLKX HIGH から DX 有効まで 3P + 6 5P + 20 ns
M56 tdis(CKXH-DXHZ) ディセーブル時間、CLKX HIGH から最後のデータ ビットに続く DX ハイ インピーダンスまで 7P + 6 ns
M57 td(FXL-DXV) 遅延時間、FSX LOW から DX 有効まで 4P + 6 ns

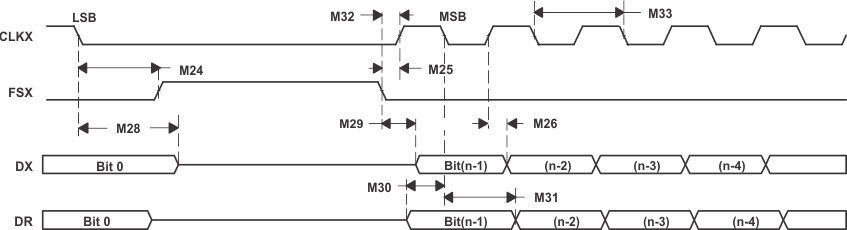

GUID-403C8E9D-C7A4-4376-9EDF-9D08160DB66C-low.gif図 6-71 SPI マスタまたはスレーブとしての McBSP タイミング：CLKSTP = 10b、CLKXP = 0
GUID-BE0F43EC-6A28-42EA-B9F9-17D64037129B-low.gif図 6-72 SPI マスタまたはスレーブとしての McBSP タイミング：CLKSTP = 11b、CLKXP = 0
GUID-689D4B39-1AC8-4ACC-B22D-3A25D0121660-low.gif図 6-73 SPI マスタまたはスレーブとしての McBSP タイミング：CLKSTP = 10b、CLKXP = 1
GUID-F57EEFA4-4CDA-408E-B043-F01770082C34-low.gif図 6-74 SPI マスタまたはスレーブとしての McBSP タイミング：CLKSTP = 11b、CLKXP = 1
