6.6 代表的特性

TA = 25°C、VS+ = 2.5V、V S– = -2.5V、VIN+ = 0V、RF = 453Ω、ゲイン = 7V/V、RL = 200Ω、出力負荷は中間電源を基準 (特に記述のない限り)

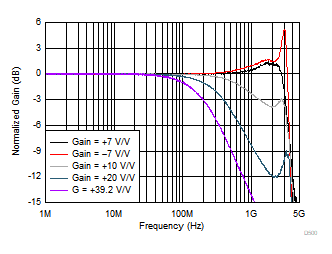

OPA855 小信号周波数応答とゲインとの関係
VOUT = 100mVPP。回路構成については、セクション 7 を参照してください
図 6-1 小信号周波数応答とゲインとの関係

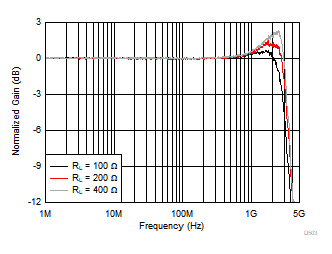

OPA855 小信号周波数応答と出力負荷との関係
VOUT = 100 mVPP
図 6-3 小信号周波数応答と出力負荷との関係
OPA855 小信号周波数応答と容量性負荷との関係
VOUT = 100mVPP。回路構成については、図 7-3 を参照してください
図 6-5 小信号周波数応答と容量性負荷との関係
OPA855 0.1dB のゲイン フラットネスに対する大信号応答
VOUT = 2 VPP
図 6-7 0.1dB のゲイン フラットネスに対する大信号応答

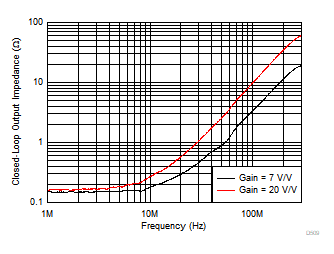

OPA855 閉ループ出力インピーダンスと周波数との関係
小信号応答
図 6-9 閉ループ出力インピーダンスと周波数との関係
OPA855 電圧ノイズおよび電流ノイズ密度と周波数との関係

図 6-11 電圧ノイズおよび電流ノイズ密度と周波数との関係

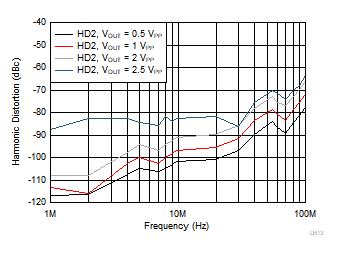

OPA855 高調波歪み (HD2) と出力スイングとの関係

図 6-13 高調波歪み (HD2) と出力スイングとの関係

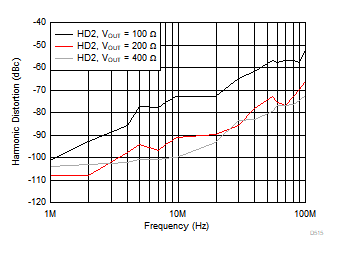

OPA855 高調波歪み (HD2) と出力電圧との関係
VOUT = 2 VPP
図 6-15 高調波歪み (HD2) と出力電圧との関係

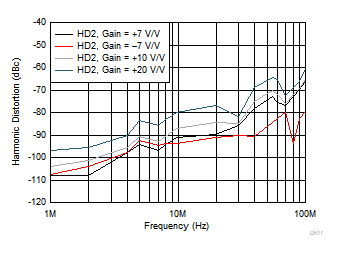

OPA855 高調波歪み (HD2) とゲインとの関係
VOUT = 2 VPP
図 6-17 高調波歪み (HD2) とゲインとの関係
OPA855 小信号過渡応答
立ち上がりおよび立ち下がり時間の平均 (10% ～ 90%) = 300ps、
立ち上がり/立ち下がり時間はテスト機器により制限されます
図 6-19 小信号過渡応答
OPA855 小信号過渡応答と容量性負荷との関係

図 6-21 小信号過渡応答と容量性負荷との関係
OPA855 ターンオン過渡応答

図 6-23 ターンオン過渡応答

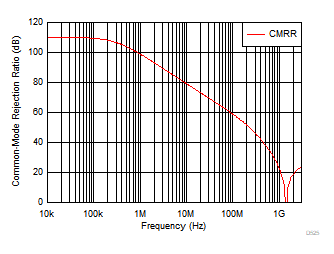

OPA855 同相除去比と周波数との関係
小信号応答
図 6-25 同相除去比と周波数との関係

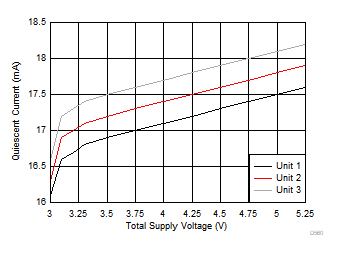

OPA855 静止電流と電源電圧との関係
3 個の代表的なユニット
図 6-27 静止電流と電源電圧との関係

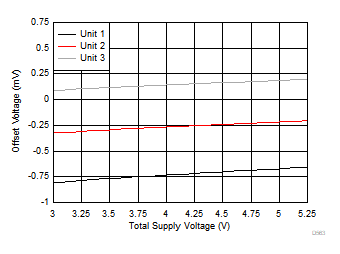

OPA855 オフセット電圧と電源電圧との関係
3 個の代表的なユニット
図 6-29 オフセット電圧と電源電圧との関係

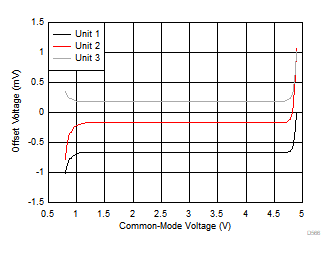

OPA855 オフセット電圧 対 入力同相電圧
3 個 (代表的なユニット)、VS+ = 5V、VS– = 0V
図 6-31 オフセット電圧 対 入力同相電圧

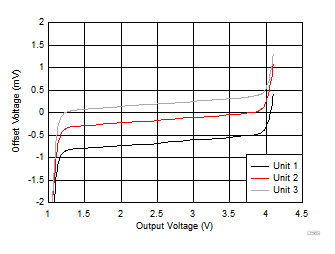

OPA855 オフセット電圧と出力スイングとの関係
3 個 (代表的なユニット)、VS+ = 5V、VS– = 0V
図 6-33 オフセット電圧と出力スイングとの関係

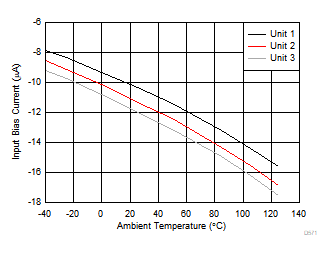

OPA855 入力バイアス電流と周囲温度との関係
3 個の代表的なユニット
図 6-35 入力バイアス電流と周囲温度との関係
OPA855 出力スイングとシンク電流との関係
VS+ = 5V, VS– = 0V
図 6-37 出力スイングとシンク電流との関係

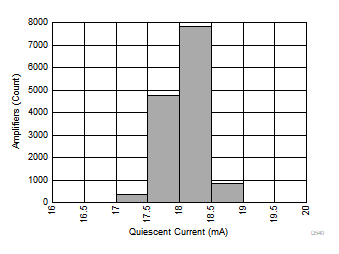

OPA855 静止時電流の分布
13780 ユニットをテスト、µ = 17.6mA、σ= 0.3mA
図 6-39 静止時電流の分布
OPA855 入力バイアス電流の分布
13780 ユニットをテスト、µ = -11.2µA、σ= 0.6µA
図 6-41 入力バイアス電流の分布
OPA855 小信号周波数応答と電源電圧との関係
VOUT = 100 mVPP
図 6-2 小信号周波数応答と電源電圧との関係
OPA855 小信号周波数応答と周囲温度との関係
ゲイン = 39.2V/V、RF = 953Ω、VOUT = 100mVPP
図 6-4 小信号周波数応答と周囲温度との関係
OPA855 大信号周波数応答とゲインとの関係
VOUT = 2 VPP
図 6-6 大信号周波数応答とゲインとの関係

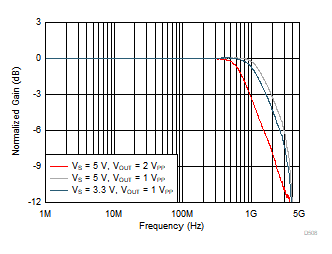

OPA855 小信号周波数応答と電源電圧との関係

図 6-8 小信号周波数応答と電源電圧との関係
OPA855 開ループ振幅および位相と周波数との関係
小信号応答
図 6-10 開ループ振幅および位相と周波数との関係

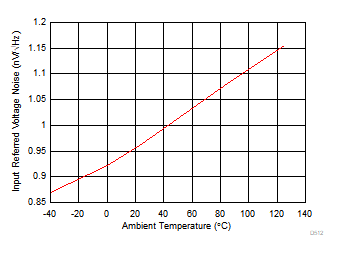

OPA855 電圧ノイズ密度と周囲温度との関係
周波数 = 10MHz
図 6-12 電圧ノイズ密度と周囲温度との関係
OPA855 高調波歪み (HD3) と出力スイングとの関係

図 6-14 高調波歪み (HD3) と出力スイングとの関係

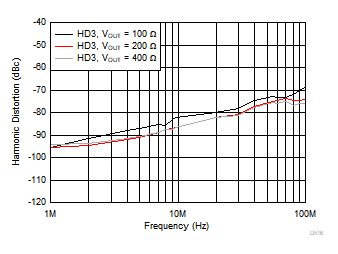

OPA855 高調波歪み (HD3) と出力電圧との関係
VOUT = 2 VPP
図 6-16 高調波歪み (HD3) と出力電圧との関係
OPA855 高調波歪み (HD3) とゲインとの関係
VOUT = 2 VPP
図 6-18 高調波歪み (HD3) とゲインとの関係
OPA855 大信号過渡応答
平均立ち上がりおよび立ち下がり時間 (10% ～ 90%) = 569ps

図 6-20 大信号過渡応答

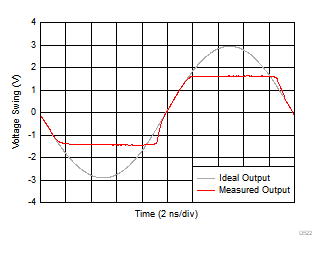

OPA855 出力過負荷応答
2 倍の出力オーバードライブ
図 6-22 出力過負荷応答
OPA855 ターンオフ過渡応答

図 6-24 ターンオフ過渡応答

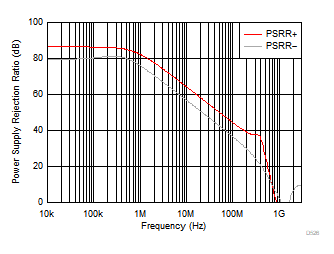

OPA855 電源除去比と周波数との関係
小信号応答
図 6-26 電源除去比と周波数との関係

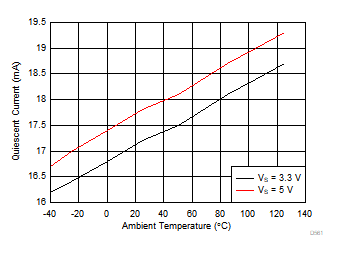

OPA855 静止電流と周囲温度の関係

図 6-28 静止電流と周囲温度の関係
OPA855 オフセット電圧と周囲温度との関係
28 ユニットをテスト、μ= 0.4μV/°C、σ= 0.7μV/°C
図 6-30 オフセット電圧と周囲温度との関係
OPA855 オフセット電圧 対 入力同相電圧
VS+ = 5V, VS– = 0V
図 6-32 オフセット電圧 対 入力同相電圧

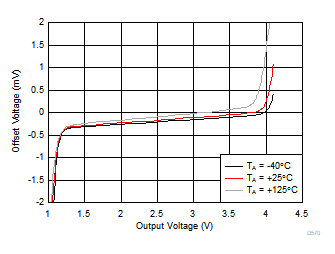

OPA855 オフセット電圧と出力スイングとの関係
VS+ = 5V, VS– = 0V
図 6-34 オフセット電圧と出力スイングとの関係
OPA855 入力バイアス電流と入力同相電圧との関係
VS+ = 5V, VS– = 0V
図 6-36 入力バイアス電流と入力同相電圧との関係

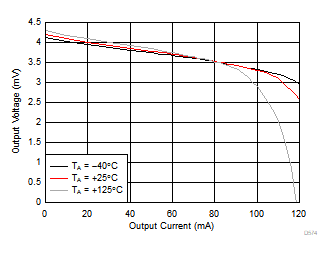

OPA855 出力スイングとソース電流との関係
VS+ = 5V, VS– = 0V
図 6-38 出力スイングとソース電流との関係
OPA855 オフセット電圧の分布
13780 ユニットをテスト、µ = -0.2mV、σ = 0.15mV
図 6-40 オフセット電圧の分布
OPA855 入力オフセット電流の分布
13780 ユニットをテスト、µ = 0.04µA、σ= 0.1µA
図 6-42 入力オフセット電流の分布
