8.3.4 スルーレートと出力段

OPA855 は広帯域幅に加えて 2750V/µs の高スルー レートを特長としています。光学時間領域反射率測定 (OTDR) や LIDAR など、パルスが 10ns 未満の高速パルス アプリケーションにとってスルー レートは重要なパラメータになります。OPA855 はスルー レートが高いため、本デバイスは 2-V、ns 未満のパルス エッジを正確に再現できます。図 6-20 も参照してください。帯域幅とスルー レートが広いため、OPA855 は高速シグナル チェーン フロント エンド用の優れたアンプとなります。

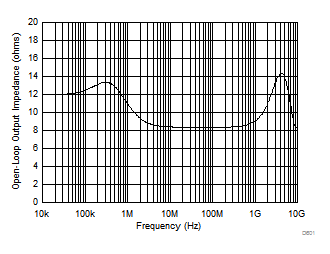

図 8-7 に、OPA855 の開ループ出力インピーダンスを周波数の関数として示します。広い周波数範囲にわたって高いスルーレートと低い出力インピーダンスを実現するため、OPA855 の出力スイングは約 3V に制限されています。OPA855 は通常、高速パイプライン ADC および入力範囲が制限されるフラッシュ ADC と組み合わせて使用されます。したがって、OPA855 出力スイング範囲と のクラスをリードする電圧ノイズ仕様との組み合わせにより、信号チェーンの全体的なダイナミック レンジが最大化されます。

OPA855 開ループ出力インピーダンス (ZOL) と周波数との関係 図 8-7 開ループ出力インピーダンス (ZOL) と周波数との関係
