3 説明

LMQ61460 は、バイパス コンデンサを内蔵した高性能 DC/DC 同期整流降圧コンバータです。ハイサイドおよびローサイド MOSFET を内蔵しており、3.0V～36V という広い入力電圧範囲にわたって最大 6A の出力電流を供給できます。42V 許容であるため、入力サージ保護設計が簡単です。このデバイスは、ドロップアウトからのソフト回復を実装しているため、出力のオーバーシュートを除去できます。

ZEN 2 スイッチャ技術を搭載した LMQ61460 は、特に EMI を最小限に抑えるように設計されています。このデバイスは、疑似ランダム スペクトラム拡散機能、内蔵バイパス コンデンサ、SW ノード立ち上がり時間調整機能、スイッチ ノードのリンギングが小さい低 EMI の VQFN-HR パッケージ、使いやすく最適化されたピン配置を採用しています。スイッチング周波数は、ノイズの影響を受けやすい周波数帯を避けるため、200kHz～2.2MHz の範囲で同期できます。また、効率向上のために低い動作周波数を選択することも、設計小型化のために高い動作周波数を選択することも可能です。

自動モードでは、軽負荷動作時の周波数フォールドバックが可能であり、わずか 7µA (標準値) の無負荷時消費電流と、軽負荷時の効率向上を実現できます。PWM モードと PFM モードの間のシームレスな移行、非常に小さな MOSFET ON 抵抗、外部バイアス入力により、負荷範囲全体にわたって非常に優れた効率が得られます。

パッケージ情報
部品番号 パッケージ(1) パッケージ サイズ(2)
LMQ61460 RJR (VQFN-HR、14) 4.00mm × 3.50mm
(1) 詳細については、セクション 11を参照してください。
(2) パッケージ サイズ (長さ × 幅) は公称値であり、該当する場合はピンも含まれます。
LMQ61460 概略回路図概略回路図

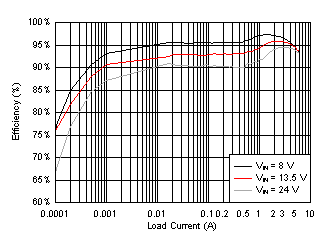

LMQ61460 効率：VOUT = 5V、fSW = 400kHz効率：VOUT = 5V、fSW = 400kHz
