6 Betrieb

Die folgende Anweisung enthält eine Schritt-für-Schritt-Anleitung zum Anschließen des ADS9224REVM-PDK an den Computer und zum Evaluieren der Leistung des ADS9224R:

  1. Verbinden Sie den ADS9224REVM mit der PHI, und bringen Sie die beiden Schrauben an, wie in Abbildung 6-1 dargestellt.
  2. Verbinden Sie die PHI mithilfe des mitgelieferten USB-Kabels mit dem Computer.
    • Die LED D5 an der PHI leuchtet auf, um anzuzeigen, dass die PHI eingeschaltet ist.
    • Die LEDs D1 und D2 an der PHI beginnen zu blinken, um anzuzeigen, dass die PHI gestartet wurde und mit dem PC kommuniziert.

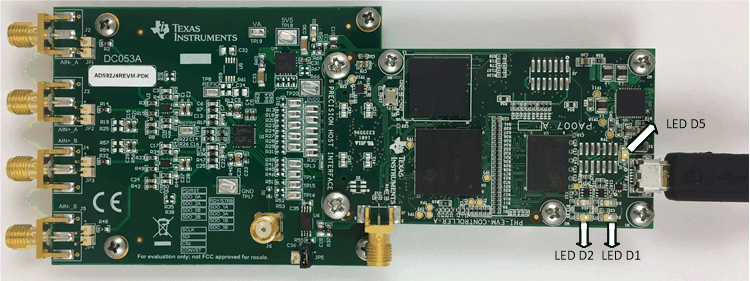

    Hardware-Einrichtung und LED-Indikatoren des EVM-PDKAbbildung 6-1 Hardware-Einrichtung und LED-Indikatoren des EVM-PDK
  3. Doppelklicken Sie auf die Datei ADS92x4R EVM.exe, um die ADS9224REVM-PDK GUI-Software zu starten. Abbildung 6-2 zeigt den Softwareordner des ADS9224REVM an.
    Starten der EVM-GUI-SoftwareAbbildung 6-2 Starten der EVM-GUI-Software
