6.12.5.8 EPWM

表 6-55、表 6-56、図 6-37、表 6-57、図 6-38、図 6-43、図 6-44 に、EPWM のタイミング条件、タイミング要件、スイッチング特性を示します。

表 6-55 EPWM のタイミング条件
パラメータ 最小値 最大値 単位
入力条件
SRI 入力スルーレート 1 4 V/ns
出力条件
CL 出力負荷容量 2 7 pF
表 6-56 EPWM のタイミング要件 図 6-41 参照
番号 パラメータ 説明 最小値 最大値 単位
PWM6 tw(SYNCIN) パルス幅、EHRPWM_SYNCI 2P(1) + 2 ns
PWM7 tw(TZ) パルス幅、EHRPWM_TZn_IN low 3P(1) + 2 ns
(1) P = sysclk 周期 (ns)。
AM62A7 AM62A7-Q1 AM62A3 AM62A3-Q1 AM62A1 AM62A1-Q1 EPWM のタイミング要件図 6-41 EPWM のタイミング要件
表 6-57 EPWM スイッチング特性 図 6-42、図 6-43、図 6-44 を参照
番号 パラメータ 説明 最小値 最大値 単位
PWM1 tw(PWM) パルス幅、EHRPWM_A/B High または Low P(1) - 3 ns
PWM2 tw(SYNCOUT) パルス幅、EHRPWM_SYNCO P(1) - 3 ns
PWM3 td(TZ-PWM) 遅延時間、EHRPWM_TZn_IN アクティブから EHRPWM_A/B が強制的に High/Low になるまで 11 ns
PWM4 td(TZ-PWMZ) 遅延時間、EHRPWM_TZn_IN アクティブから EHRPWM_A/B Hi-Z まで 11 ns
PWM5 tw(SOC) パルス幅、EHRPWM_SOCA/B 出力 P(1) - 3 ns
(1) P = sysclk 周期 (ns)。

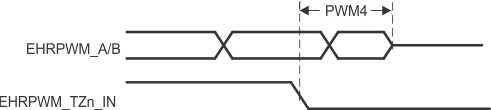

AM62A7 AM62A7-Q1 AM62A3 AM62A3-Q1 AM62A1 AM62A1-Q1 EHRPWM スイッチング特性図 6-42 EHRPWM スイッチング特性

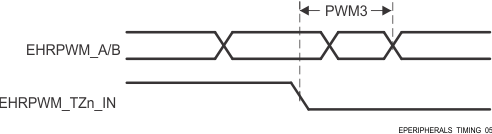

AM62A7 AM62A7-Q1 AM62A3 AM62A3-Q1 AM62A1 AM62A1-Q1 EHRPWM_TZn_IN から EHRPWM_A/B 強制へのスイッチング特性図 6-43 EHRPWM_TZn_IN から EHRPWM_A/B 強制へのスイッチング特性
AM62A7 AM62A7-Q1 AM62A3 AM62A3-Q1 AM62A1 AM62A1-Q1 EHRPWM_TZn_IN から EHRPWM_A/B Hi-Z へのスイッチング特性図 6-44 EHRPWM_TZn_IN から EHRPWM_A/B Hi-Z へのスイッチング特性

詳細については、デバイスのテクニカル リファレンス マニュアルで「ペリフェラル」の章にある「拡張パルス幅変調 (EPWM) モジュール」セクションを参照してください。
