JAJSWV6C February   1997  – July 2025 TLE2061 , TLE2061A , TLE2061AM , TLE2061BM , TLE2061M , TLE2062 , TLE2062A , TLE2062AM , TLE2062BM , TLE2062M , TLE2064 , TLE2064A , TLE2064AM , TLE2064BM , TLE2064M

PRODUCTION DATA

  1.   1
  2. 1 特長
  3. 2 アプリケーション
  4. 3 説明
  5. 4 利用可能なオプション
  6. 5 仕様
    1. 5.1  絶対最大定格
    2. 5.2  推奨動作条件
    3. 5.3  TLE2061C の電気的特性
    4. 5.4  TLE2061C の動作特性
    5. 5.5  TLE2061C の電気的特性
    6. 5.6  TLE2061C の動作特性
    7. 5.7  TLE2061I の電気的特性
    8. 5.8  TLE2061I の動作特性
    9. 5.9  TLE2061I の電気的特性
    10. 5.10 TLE2061I の動作特性
    11. 5.11 TLE2061M の電気的特性
    12. 5.12 TLE2061M の動作特性
    13. 5.13 TLE2061M の電気的特性
    14. 5.14 TLE2061M の動作特性
    15. 5.15 TLE2061Y の電気的特性
    16. 5.16 TLE2061Y の動作特性
    17. 5.17 TLE2062C の電気的特性
    18. 5.18 TLE2062C の動作特性
    19. 5.19 TLE2062C の電気的特性
    20. 5.20 TLE2062C の動作特性
    21. 5.21 TLE2062I の電気的特性
    22. 5.22 TLE2062I の動作特性
    23. 5.23 TLE2062I の電気的特性
    24. 5.24 TLE2062I の動作特性
    25. 5.25 TLE2062M の電気的特性
    26. 5.26 TLE2062M の動作特性
    27. 5.27 TLE2062M の電気的特性
    28. 5.28 TLE2062M の動作特性
    29. 5.29 TLE2062Y の電気的特性
    30. 5.30 TLE2062Y の動作特性
    31. 5.31 TLE2064C の電気的特性
    32. 5.32 TLE2064C の動作特性
    33. 5.33 TLE2064C の電気的特性
    34. 5.34 TLE2064C の動作特性
    35. 5.35 TLE2064I の電気的特性
    36. 5.36 TLE2064I の動作特性
    37. 5.37 TLE2064I の電気的特性
    38. 5.38 TLE2064I の動作特性
    39. 5.39 TLE2064M の電気的特性
    40. 5.40 TLE2064M の動作特性
    41. 5.41 TLE2064M の電気的特性
    42. 5.42 TLE2064M の動作特性
    43. 5.43 TLE2064Y の電気的特性
    44. 5.44 TLE2064Y の動作特性
    45. 5.45 代表的特性
    46. 5.46 代表的特性
  7. 6 パラメータ測定情報
    1. 6.1 標準値
    2. 6.2 入力バイアスおよびオフセット電流
  8. 7 アプリケーションと実装
    1. 7.1 アプリケーション情報
      1. 7.1.1 入力特性
      2. 7.1.2 TLE2061 入力オフセット電圧ヌル調整
      3. 7.1.3 マクロモデル情報
  9. 8 デバイスおよびドキュメントのサポート
    1. 8.1 ドキュメントの更新通知を受け取る方法
    2. 8.2 サポート・リソース
    3. 8.3 商標
    4. 8.4 静電気放電に関する注意事項
    5. 8.5 用語集
  10. 9 改訂履歴
  11. 10メカニカル、パッケージ、および注文情報

パッケージ・オプション

デバイスごとのパッケージ図は、PDF版データシートをご参照ください。

メカニカル・データ（パッケージ｜ピン）
  • D|8
サーマルパッド・メカニカル・データ
発注情報

4 利用可能なオプション

表 4-1 TLE2061 使用可能なオプション
パッケージ デバイス
TA VIOmax

25°C で

 スモール アウトライン (D)(1) チップ キャリア (FK) セラミック DIP (JG) プラスチック DIP (P) TSSOP(2) (PW) セラミック フラット パック (U)
0℃ ～ 70℃ 500μV — — — — — —
1.5mV TLE2061ACD — — TLE2061ACP — —
3mV TLE2061CD — — TLE2061CP TLE2061CPWLE —
–40℃ ～ 85℃ 500μV — — — — — —
1.5mV TLE2061AID — — TLE2061AIP — —
3mV TLE2061D — — TLE2061IP — —
-55℃～125℃ 500μV — — TLE2061BMJG — — —
1.5mV TLE2061AMD TLE2061AMFK TLE2061AMJG — — TLE2061AMU
3mV TLE2061MD TLE2061MFK TLE2061MJG — — TLE2061MU
(1) D パッケージは、テープまたはリールで供給されています。デバイス タイプの末尾に R を追加 (TLE2061ACDR など)。チップは 25°C でテストされています。
(2) PW パッケージは、左端のテープまたはリールで供給されます (デバイスタイプの LE 接尾辞で示されます (つまり TLE2061CPWLE)。
表 4-2 TLE2062 使用可能なオプション
パッケージ デバイス
TA VIOmax

25°C で

 スモール アウトライン (D)(1) チップ キャリア (FK) セラミック DIP (JG) プラスチック DIP (P) セラミック フラット パック (U)
0℃ ～ 70℃ 1mV TLE2062BCD — — TLE2062BCP —
2mV TLE2062ACD — — TLE2062ACP —
4mV TLE2062CD — — TLE2062CP —
–40°C ～ 85°C 1mV TLE2062BID — — TLE2062BIP —
2mV TLE2062AID — — TLE2062AIP —
4mV TLE2062ID — — TLE2062IP —
-55℃～125℃ 1mV TLE2062BMD — TLE2062BMJG — —
2mV TLE2062AMD TLE2062AMFK TLE2062AMJG — TLE2062AMU
4mV TLE2062MD TLE2062MFK TLE2062MJG — TLE2062MU
(1) D パッケージは、テープまたはリールで供給されています。デバイス タイプの末尾に R を追加 (TLE2082ACDR など)。
表 4-3 TLE2064 使用可能なオプション
パッケージ デバイス
TA VIOmax

25°C で

 スモール アウトライン (D)(1) チップ キャリア (FK) セラミック DIP (J) プラスチック DIP (N) セラミック フラット パック (W)
0℃ ～ 70℃ 2mV — — — TLE2064BCN —
4mV TLE2064ACD TLE2064ACN
6mV TLE2064CD TLE2064CN
-40℃ ～ 85℃ 2mV — — — TLE2064BIN —
4mV TLE2064AID TLE2064AIN
6mV TLE2064ID TLE2064IN
-55℃ ～ 125℃ 2mV — TLE2064BMFK TLE2064BMJ — —
4mV TLE2064AMD TLE2064AMFK TLE2064AMJ TLE2064AMW
6mV TLE2064MD TLE2064MFK TLE2064MJ TLE2064MW
(1) D パッケージは、テープまたはリールで供給されています。デバイス タイプの末尾に R を、追加 (TLE2064ACDR など)

TLE2061 TLE2061A TLE2062 TLE2062A TLE2064 TLE2064A TLE2061M TLE2061AM TLE2061BM TLE2062M TLE2062AM TLE2062BM TLE2064M TLE2064AM TLE2064BM TLE2061、TLE2061A、および TLE2061B D、DB、JG、P、または PW パッケージ (上面図)
図 4-1 TLE2061、TLE2061A、および TLE2061B D、DB、JG、P、または PW パッケージ (上面図)

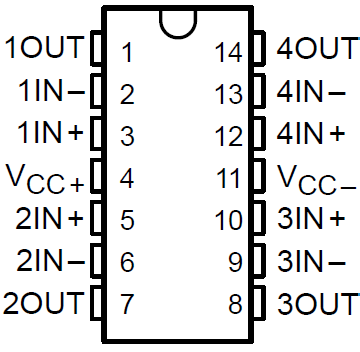

TLE2061 TLE2061A TLE2062 TLE2062A TLE2064 TLE2064A TLE2061M TLE2061AM TLE2061BM TLE2062M TLE2062AM TLE2062BM TLE2064M TLE2064AM TLE2064BM TLE2064、TLE2064A、および TLE2064B D、J、N、または W パッケージ (上面図)
図 4-3 TLE2064、TLE2064A、および TLE2064B D、J、N、または W パッケージ (上面図)

TLE2061 TLE2061A TLE2062 TLE2062A TLE2064 TLE2064A TLE2061M TLE2061AM TLE2061BM TLE2062M TLE2062AM TLE2062BM TLE2064M TLE2064AM TLE2064BM TLE2062、TLE2062A、TLE2062B D、JG、または P パッケージ (上面図)
図 4-2 TLE2062、TLE2062A、TLE2062B D、JG、または P パッケージ (上面図)

TLE2061 TLE2061A TLE2062 TLE2062A TLE2064 TLE2064A TLE2061M TLE2061AM TLE2061BM TLE2062M TLE2062AM TLE2062BM TLE2064M TLE2064AM TLE2064BM TLE2061M、TLE2061AM、TLE2061BM FK パッケージ (上面図)
図 4-4 TLE2061M、TLE2061AM、TLE2061BM FK パッケージ (上面図)

TLE2061 TLE2061A TLE2062 TLE2062A TLE2064 TLE2064A TLE2061M TLE2061AM TLE2061BM TLE2062M TLE2062AM TLE2062BM TLE2064M TLE2064AM TLE2064BM TLE2064M、TLE2064AM、TLE2064BM FK パッケージ (上面図)
図 4-6 TLE2064M、TLE2064AM、TLE2064BM FK パッケージ (上面図)

TLE2061 TLE2061A TLE2062 TLE2062A TLE2064 TLE2064A TLE2061M TLE2061AM TLE2061BM TLE2062M TLE2062AM TLE2062BM TLE2064M TLE2064AM TLE2064BM TLE2062M、TLE2062AM、TLE2062BM FK パッケージ (上面図)
図 4-5 TLE2062M、TLE2062AM、TLE2062BM FK パッケージ (上面図)

TLE2061 TLE2061A TLE2062 TLE2062A TLE2064 TLE2064A TLE2061M TLE2061AM TLE2061BM TLE2062M TLE2062AM TLE2062BM TLE2064M TLE2064AM TLE2064BM TLE2061 および TLE2061A U パッケージ(上面図)
図 4-7 TLE2061 および TLE2061A U パッケージ
(上面図)

TLE2061 TLE2061A TLE2062 TLE2062A TLE2064 TLE2064A TLE2061M TLE2061AM TLE2061BM TLE2062M TLE2062AM TLE2062BM TLE2064M TLE2064AM TLE2064BM TLE2062 および TLE2062A U パッケージ(上面図)
図 4-8 TLE2062 および TLE2062A U パッケージ
(上面図)

TLE2061 TLE2061A TLE2062 TLE2062A TLE2064 TLE2064A TLE2061M TLE2061AM TLE2061BM TLE2062M TLE2062AM TLE2062BM TLE2064M TLE2064AM TLE2064BM 等価回路図 (各チャネル)
図 4-9 等価回路図 (各チャネル)
