9.9.1.1.3.5 ADC のシーケンシャルおよび同時タイミング

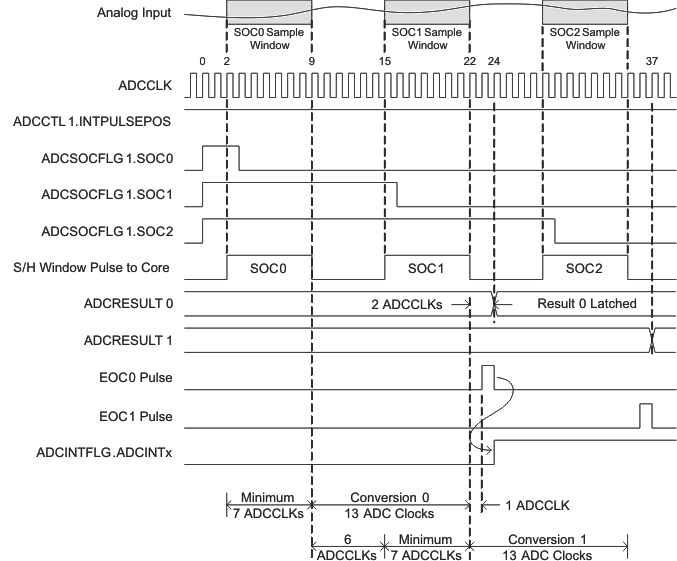

GUID-16937629-174E-40C7-B16D-834F9AE4E196-low.gif図 9-21 シーケンシャル・モード / 遅延割り込みパルスのタイミング例：
GUID-7738EE94-749B-4542-9DC0-EA1A89E584ED-low.gif図 9-22 シーケンシャル・モード / 早期割り込みパルスのタイミング例：
GUID-7B1A0EF2-D962-42FA-A9AE-F78BA34A92EA-low.gif図 9-23 同時モード / 遅延割り込みパルスのタイミング例：
GUID-7A8DBD5C-8354-4873-9C29-11CB58FF5B04-low.gif図 9-24 同時モード / 早期割り込みパルスのタイミング例：
