9.6 システム・コントロール

このセクションでは、発振器およびクロック駆動機構、ウォッチドッグ機能、低消費電力モードについて説明します。

表 9-12 PLL、クロック駆動、ウォッチドッグ、低消費電力モード・レジスタ
名称アドレスサイズ (x16)説明 (1)
BORCFG0x00 09851BOR 構成レジスタ
XCLK0x00 70101XCLKOUT 制御
PLLSTS0x00 70111PLL ステータス・レジスタ
CLKCTL0x00 70121クロック制御レジスタ
PLLLOCKPRD0x00 70131PLL ロック期間
INTOSC1TRIM0x00 70141内部発振器 1 調整レジスタ
INTOSC2TRIM0x00 70161内部発振器 2 調整レジスタ
LOSPCP0x00 701B1低速ペリフェラル・クロック・プリスケーラ・レジスタ
PCLKCR00x00 701C1ペリフェラル・クロック制御レジスタ 0
PCLKCR10x00 701D1ペリフェラル・クロック制御レジスタ 1
LPMCR00x00 701E1低消費電力モード制御レジスタ 0
PCLKCR30x00 70201ペリフェラル・クロック制御レジスタ 3
PLLCR0x00 70211PLL 制御レジスタ
SCSR0x00 70221システム・コントロールおよびステータス・レジスタ
WDCNTR0x00 70231ウォッチドッグ・カウンタ・レジスタ
WDKEY0x00 70251ウォッチドッグ・リセット・キー・レジスタ
WDCR0x00 70291ウォッチドッグ制御レジスタ
(1) この表のすべてのレジスタは EALLOW 保護されています。

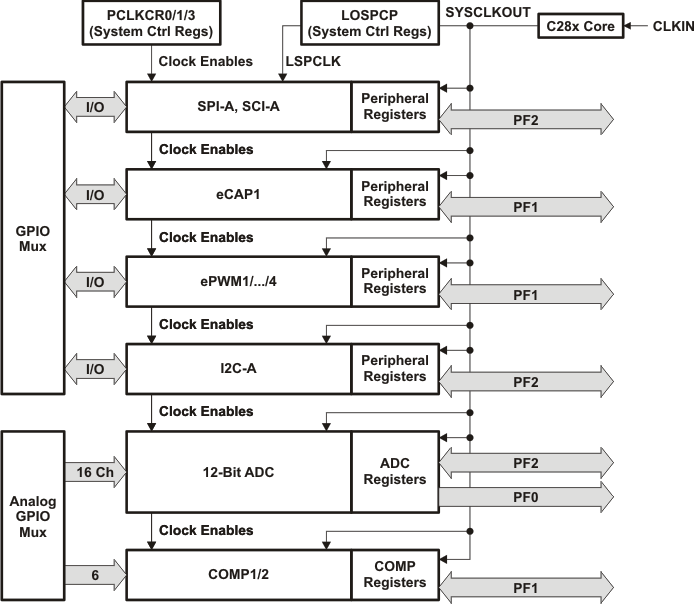

図 9-7 に、説明されている各種クロック・ドメインを示します。図 9-8 に、デバイス動作用クロックを供給できる各種クロック・ソース (内部と外部の両方) を示します。

A. CLKIN は CPU へのクロックです。CPU から SYSCLKOUT として出力されます (つまり、CLKIN は SYSCLKOUT と同じ周波数です)。
図 9-7 クロックおよびリセット・ドメイン
A. テキサス・インスツルメンツ OTP ベース・キャリブレーション機能から読み込まれるレジスタ。
B. クロック喪失検出の詳細については、Topic Link Label9.6.4 を参照してください。
図 9-8 クロック・ツリー
