8.2.3 アプリケーション曲線

以下のアプリケーション曲線の条件は、特に記述のない限り、VIN = 3.6V、VOUT = 1.2V であり、表 8-1 に示す部品を使用してます。

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 効率、パワー セーブモード VOUT = 0.4V
TPS62800 RVSEL = 10kΩ を GND に接続
図 8-2 効率、パワー セーブモード
VOUT = 0.4V
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 効率、パワー セーブモード VOUT = 0.8V
TPS62801RL = 10kΩ を GND に接続
図 8-4 効率、パワー セーブモード
VOUT = 0.8V
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 効率、強制 PWM モード VOUT = 1.2V
TPS62801RVSEL = 56.2kΩ
起動後、VSEL/MODE ピン = high
図 8-6 効率、強制 PWM モード
VOUT = 1.2V

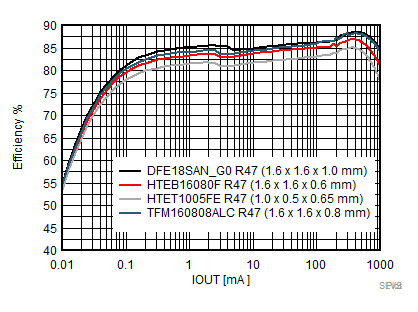

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 インダクタの比較
TPS62801VSEL/MODE = GND、VOUT = 1.2V
図 8-8 インダクタの比較

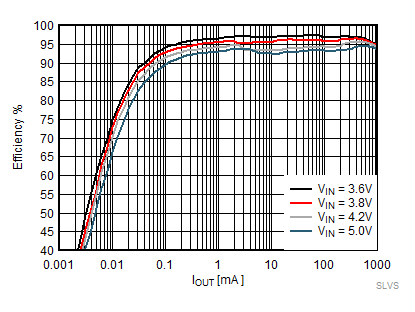

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 効率、パワー セーブモード VOUT = 3.3V
TPS628023.3V VOUT、VSEL/MODE = 249k
図 8-10 効率、パワー セーブモード
VOUT = 3.3V
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 効率、パワー セーブモード VOUT = 1.2V
TPS62807VOUT = 1.2 V、VSEL/MODE = GND
L = 1µH DFE201610E
図 8-12 効率、パワー セーブモード
VOUT = 1.2V
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 出力電圧と出力電流との関係
TPS62801VSEL/MODE = GND
VOUT = 1.2 VPFM/PWM モードTJ = 25°C
図 8-14 出力電圧と出力電流との関係
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 出力電圧と出力電流との関係
TPS62801VSEL/MODE = GND
VOUT = 1.2 VPFM/PWM モードTJ = 85°C
図 8-16 出力電圧と出力電流との関係
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 出力電圧と出力電流との関係
TPS62801起動後、VSEL/MODE = High
VOUT = 1.2 V強制 PWM モードTJ = -40°C
図 8-18 出力電圧と出力電流との関係
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 スイッチング周波数 対 出力電流
TPS62801VSEL/MODE = GND
VOUT = 1.2 VPFM/PWM モードTJ = 25°C
図 8-20 スイッチング周波数 対 出力電流
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 スイッチング周波数 対 出力電流
TPS62801起動後、VSEL/MODE = High
VOUT = 1.2 V強制 PWM モードTJ = 25°C
図 8-22 スイッチング周波数 対 出力電流
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 スイッチング周波数 対 出力電流
TPS62806 VSEL/MODE = GND L = 1µH
VOUT = 0.7 V PFM/PWM モード TJ = 25°C
図 8-24 スイッチング周波数 対 出力電流
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 代表的な動作、パワー セーブモード
TPS62801 VOUT = 1.2 V VSEL/MODE = GND
IOUT = 10 mA PFM モード
図 8-26 代表的な動作、パワー セーブモード

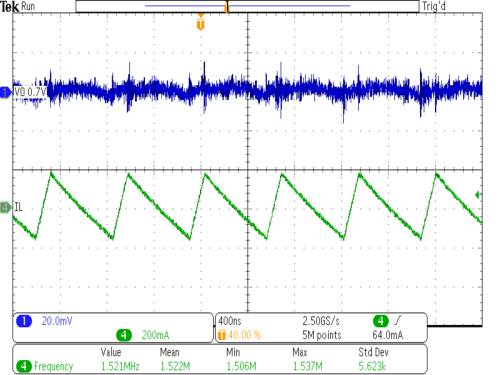

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 TPS62806 代表的な動作、強制 PWM モード (1.5MHz)
VOUT = 0.7 V IOUT = 0 mA VSEL/MODE = VIN (起動後)
VIN = 3.8 V PFM モード、L = 1µH DFE201610E
図 8-28 TPS62806 代表的な動作、強制 PWM モード (1.5MHz)

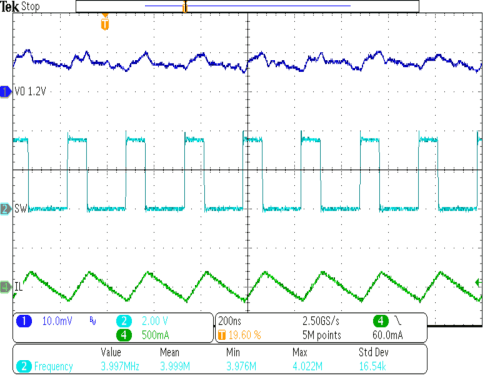

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 TPS62801 代表的な動作、強制 PWM モード
強制 PWM モード VOUT = 1.2 V IOUT = 0 mA
VSEL/MODE = VIN (起動後)
図 8-30 TPS62801 代表的な動作、強制 PWM モード
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 負荷過渡、パワー セーブ モード
TPS62801 VOUT = 1.2 V VSEL/MODE = GND
立ち上がり / 立ち下がり時間 < 1µs PFM / PWM モード
IOUT = 5 mA～500 mA
図 8-32 負荷過渡、パワー セーブ モード
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 AC 負荷掃引、パワー セーブ モード
TPS62801 VOUT = 1.2 V VSEL/MODE = GND
IOUT = 1mA～1A、1kHz PFM/PWM モード
図 8-34 AC 負荷掃引、パワー セーブ モード
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 ライン過渡、PFM モード
TPS62801 VOUT = 1.2 V VIN = 3.6 V→4.2 V
立ち上がり / 立ち下がり時間 = 10µs IOUT = 50 mA
図 8-36 ライン過渡、PFM モード
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 TPS62801 スタートアップ、VOUT = 0.8V
VOUT = 0.8 V VSEL/MODE = Low (RVSEL を介して)
RVSEL = 10kΩ RLoad = 220Ω
図 8-38 TPS62801 スタートアップ、VOUT = 0.8V

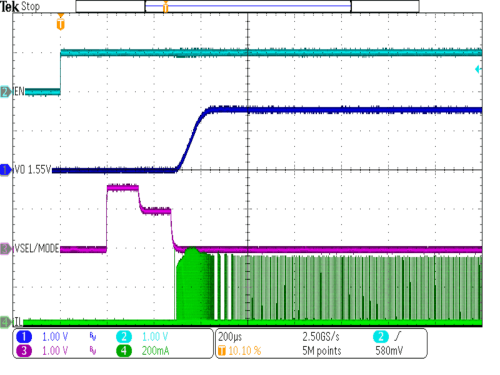

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 TPS62801 スタートアップ、VOUT = 1.55V
VOUT = 1.55 V VSEL/MODE = Low (RVSEL を介して)
RLoad = 220Ω RVSEL = 249kΩ
図 8-40 TPS62801 スタートアップ、VOUT = 1.55V
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 スタートアップ遅延時間、VSEL = 0
VSEL/MODE = GND
図 8-42 スタートアップ遅延時間、VSEL = 0
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 スタートアップ遅延時間、VSEL = 7
RVSEL = 36.5kΩ
図 8-44 スタートアップ遅延時間、VSEL = 7
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 スタートアップ遅延時間、VSEL = 16
RVSEL = 249kΩ
図 8-46 スタートアップ遅延時間、VSEL = 16
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 効率、パワー セーブモード VOUT = 0.7V
TPS62800 VSEL/MODE = GND
図 8-3 効率、パワー セーブモード
VOUT = 0.7V

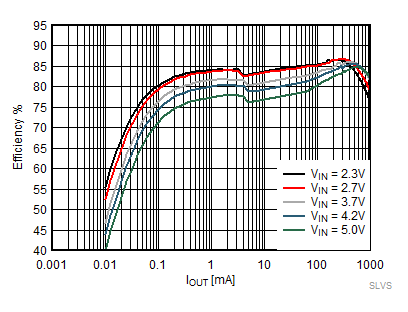

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 効率、パワー セーブモード VOUT = 0.9V
TPS62801RVSEL = 15.4kΩ を GND に接続
図 8-5 効率、パワー セーブモード
VOUT = 0.9V
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 効率、パワー セーブモード VOUT = 1.2V
TPS62801VSEL/MODE = GND
図 8-7 効率、パワー セーブモード
VOUT = 1.2V
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 効率、パワー セーブモード VOUT = 1.8V
TPS62802 VSEL/MODE = GND
図 8-9 効率、パワー セーブモード
VOUT = 1.8V
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 効率、パワー セーブモード VOUT = 0.7 V
TPS62806 VOUT = 0.7V、VSEL/MODE = GND
L = 1µH DFE201610E
図 8-11 効率、パワー セーブモード
VOUT = 0.7 V
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 効率、パワー セーブモード VOUT = 1.8V
TPS62808VOUT = 1.8 V、VSEL/MODE = GND
L = 1µH DFE201610E
図 8-13 効率、パワー セーブモード
VOUT = 1.8V
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 出力電圧と出力電流との関係
TPS62801VSEL/MODE = GND
VOUT = 1.2 VPFM/PWM モードTJ = -40°C
図 8-15 出力電圧と出力電流との関係
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 出力電圧と出力電流との関係
TPS62801起動後、VSEL/MODE = High
VOUT = 1.2 V強制 PWM モードTJ = 25°C
図 8-17 出力電圧と出力電流との関係
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 出力電圧と出力電流との関係
TPS62801起動後、VSEL/MODE = High
VOUT = 1.2 V強制 PWM モードTJ = 85°C
図 8-19 出力電圧と出力電流との関係

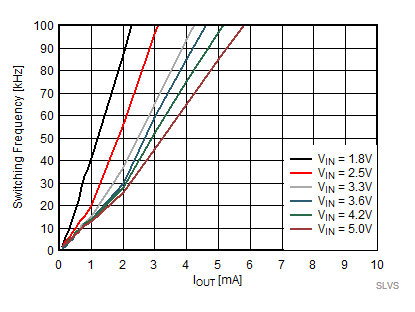

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 スイッチング周波数 (拡大)
TPS62801VSEL/MODE = GND
VOUT = 1.2 VPFM/PWM モードTJ = 25°C
図 8-21 スイッチング周波数 (拡大)
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 スイッチング周波数 対 出力電流
TPS62801VSEL/MODE = 10kΩ を GND に接続
VOUT = 0.8 VPFM/PWM モードTJ = 25°C
図 8-23 スイッチング周波数 対 出力電流
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 代表的な動作、パワー セーブモード
TPS62801 VOUT = 1.2 V VSEL/MODE = GND
IOUT = 25 µA PFM モード
図 8-25 代表的な動作、パワー セーブモード
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 TPS62806 代表的な動作、パワー セーブ モード
VOUT = 0.7 VIOUT = 10 mAVSEL/MODE = GND
VIN = 3.8 VPFM モード、L = 1µH DFE201610E
図 8-27 TPS62806 代表的な動作、パワー セーブ モード
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 TPS62801 代表的な動作、PWM モード
PWM モード VOUT = 1.2 V VSEL/MODE = GND
IOUT = 500 mA
図 8-29 TPS62801 代表的な動作、PWM モード
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 負荷過渡、パワー セーブ モード
TPS62801 VOUT = 1.2 V VSEL/MODE = GND
立ち上がり / 立ち下がり時間 < 1µs IOUT = 0mA～50mA、PFM モード
図 8-31 負荷過渡、パワー セーブ モード
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 TPS62801 負荷過渡、強制 PWM モード
強制 PWM モード VOUT = 1.2 V VSEL/MODE = VIN (起動後)
立ち上がり / 立ち下がり時間 < 1µs IOUT = 5 mA～500 mA
図 8-33 TPS62801 負荷過渡、強制 PWM モード

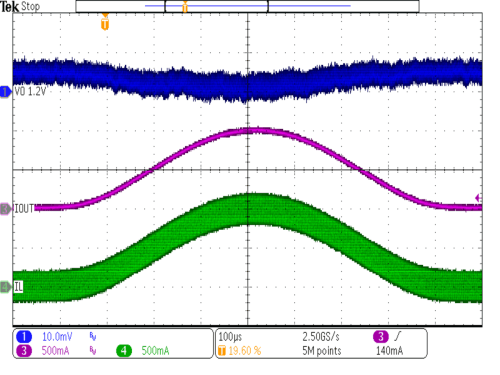

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 AC 負荷掃引、強制 PWM モード
TPS62801 VOUT = 1.2 V VSEL/MODE = VIN
IOUT = 1mA～1A、1kHz (起動後)
強制 PWM モード
図 8-35 AC 負荷掃引、強制 PWM モード
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 ライン過渡、PWM モード
TPS62801VOUT = 1.2 VVIN = 3.6 V→4.2 V
立ち上がり / 立ち下がり時間 = 10µsIOUT = 500 mA
図 8-37 ライン過渡、PWM モード

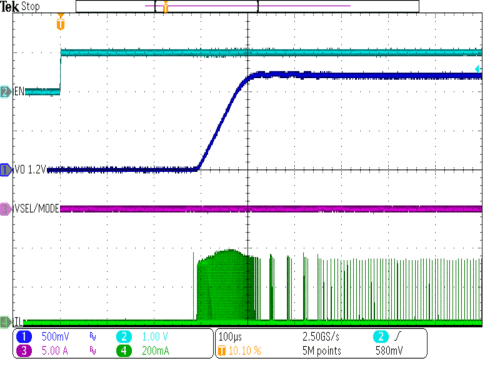

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 スタートアップ、VOUT = 1.2V
TPS62801VOUT = 1.2 VVSEL/MODE = GND
RLoad = 220Ω
図 8-39 スタートアップ、VOUT = 1.2V
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 出力放電
TPS62801VOUT = 1.2 VVSEL/MODE = VIN
EN = High から Low へ無負荷
図 8-41 出力放電

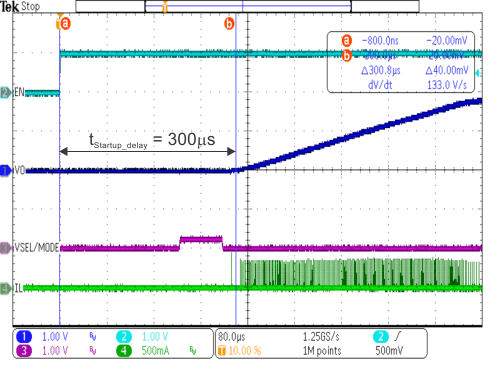

TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 スタートアップ遅延時間、VSEL = 1
RVSEL = 10kΩ
図 8-43 スタートアップ遅延時間、VSEL = 1
TPS62800 TPS62801 TPS62802 TPS62806 TPS62807 TPS62808 スタートアップ遅延時間、VSEL = 8
RVSEL = 44.2kΩ
図 8-45 スタートアップ遅延時間、VSEL = 8
