5.7 代表的特性

TJ = –40℃ ～ +150℃、VIN = 13.5V、IOUT = 100μA、COUT = 2.2µF、1mΩ < COUT ESR < 2Ω、および CIN = 1µF で規定 (特に記載のない限り)

TPS7B87-Q1 精度と温度との関係

図 5-1 精度と温度との関係
TPS7B87-Q1 ライン レギュレーションと VIN との関係
VOUT = 5V、IOUT = 5mA
図 5-3 ライン レギュレーションと VIN との関係
TPS7B87-Q1 ロード レギュレーションと IOUT との関係
VOUT = 5V
図 5-5 ロード レギュレーションと IOUT との関係
TPS7B87-Q1 ライン レギュレーション、100mA
COUT = 10µF、VOUT = 5V
図 5-7 ライン レギュレーション、100mA
TPS7B87-Q1 PSRR と周波数および IOUT との関係
COUT = 10µF (X7R 50V)、VOUT = 5V
図 5-9 PSRR と周波数および IOUT との関係
TPS7B87-Q1 ノイズ電圧と周波数との関係
COUT = 10µF (X7R 50V)、VOUT = 3.3V
図 5-11 ノイズ電圧と周波数との関係
TPS7B87-Q1 ライン過渡
VOUT = 5V、IOUT = 1mA、VIN = 13.5V ～ 45V、
スルーレート = 2.7V/µs
図 5-13 ライン過渡
TPS7B87-Q1 負荷過渡、無負荷から 100mA へ
VOUT = 5V、IOUT = 0mA ～ 100mA、スルーレート = 1A/µs、
COUT = 10µF
図 5-15 負荷過渡、無負荷から 100mA へ
TPS7B87-Q1 負荷過渡、45mA～105mA
VOUT = 5V、IOUT = 45mA ～ 105mA、スルーレート = 0.1A/µs、
COUT = 10µF
図 5-17 負荷過渡、45mA～105mA

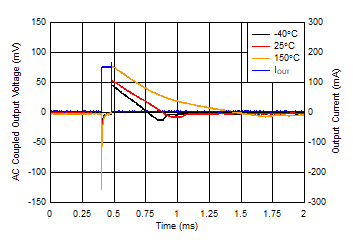

TPS7B87-Q1 負荷過渡、無負荷から 150mA へ
VOUT = 5V、IOUT = 0mA ～ 150mA、スルーレート = 1A/µs、
COUT = 10µF
図 5-19 負荷過渡、無負荷から 150mA へ
TPS7B87-Q1 負荷過渡、150mA～350mA
VOUT = 5V、IOUT = 150mA ～ 350mA、スルーレート = 0.1A/µs、
COUT = 10µF
図 5-21 負荷過渡、150mA～350mA

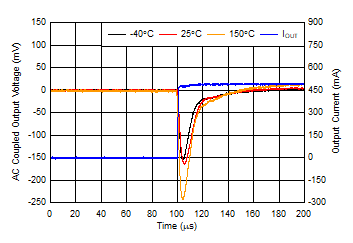

TPS7B87-Q1 負荷過渡、無負荷から 500mA への立ち上がりエッジ
VOUT = 5V、IOUT = 0mA ～ 500mA、スルーレート = 1A/µs、
COUT = 10µF

図 5-23 負荷過渡、無負荷から 500mA への立ち上がりエッジ
TPS7B87-Q1 静止電流 (IQ) とVIN との関係

図 5-25 静止電流 (IQ) とVIN との関係

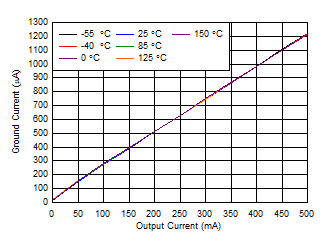

TPS7B87-Q1 グランド電流 (IGND) と IOUT

図 5-27 グランド電流 (IGND) と IOUT
TPS7B87-Q1 500µA でのグランド電流


図 5-29 500µA でのグランド電流
TPS7B87-Q1 スタートアップ プロット突入電流
VIN = 13.5V、VOUT = 5V、IOUT = 150mA、COUT = 10µF

図 5-31 スタートアップ プロット突入電流
TPS7B87-Q1 遅延ピンの電流と温度との関係
VDELAY = 1V
図 5-33 遅延ピンの電流と温度との関係

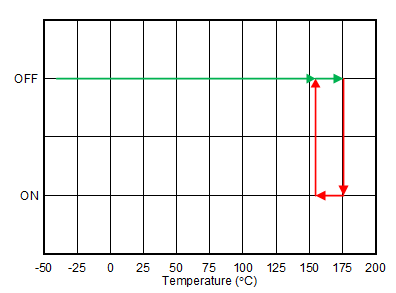

TPS7B87-Q1 サーマル シャットダウン

図 5-35 サーマル シャットダウン

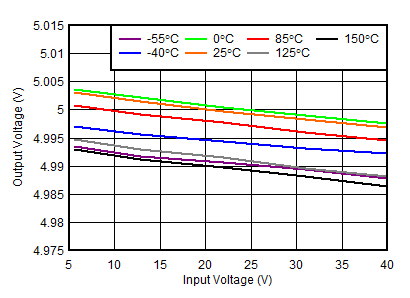

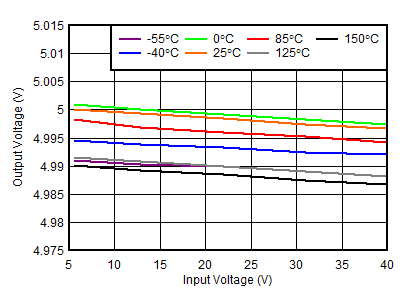

TPS7B87-Q1 ライン レギュレーションと VIN との関係
VOUT = 5V、IOUT = 150mA
図 5-2 ライン レギュレーションと VIN との関係
TPS7B87-Q1 ライン レギュレーションと VIN との関係
VOUT = 5V、IOUT = 1mA
図 5-4 ライン レギュレーションと VIN との関係
TPS7B87-Q1 ライン レギュレーション、50mA
COUT = 10µF、VOUT = 5V
図 5-6 ライン レギュレーション、50mA
TPS7B87-Q1 ドロップアウト電圧 (VDO) と IOUT との関係
VIN = 3V
図 5-8 ドロップアウト電圧 (VDO) と IOUT との関係
TPS7B87-Q1 ノイズ電圧と周波数との関係
COUT = 10µF (X7R 50V)、VOUT = 5V
図 5-10 ノイズ電圧と周波数との関係

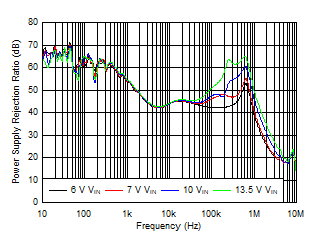

TPS7B87-Q1 PSRR と周波数および VIN との関係
COUT = 10µF (X7R 50V)、IOUT = 500mA、VOUT = 5V
図 5-12 PSRR と周波数および VIN との関係
TPS7B87-Q1 ライン過渡
VOUT = 5V、IOUT = 100mA、VIN = 5.5V ～ 6.5V、
立ち上がり時間 = 1µs
図 5-14 ライン過渡
TPS7B87-Q1 負荷過渡、無負荷から 100mA への立ち上がりエッジ
VOUT = 5V、IOUT = 0mA ～ 100mA、スルーレート = 1A/µs、
COUT = 10µF
図 5-16 負荷過渡、無負荷から 100mA への立ち上がりエッジ
TPS7B87-Q1 負荷過渡、45mA から 105mA への立ち上がりエッジ
VOUT = 5V、IOUT = 45mA ～ 105mA、スルーレート = 0.1A/µs、
COUT = 10µF
図 5-18 負荷過渡、45mA から 105mA への立ち上がりエッジ
TPS7B87-Q1 負荷過渡、無負荷から 150mA への立ち上がりエッジ
VOUT = 5V、IOUT = 0mA ～ 150mA、スルーレート = 1A/µs、
COUT = 10µF
図 5-20 負荷過渡、無負荷から 150mA への立ち上がりエッジ
TPS7B87-Q1 負荷過渡、無負荷から 500mA へ
VOUT = 5V、IOUT = 0mA ～ 500mA、スルーレート = 1A/µs、
COUT = 10µF
図 5-22 負荷過渡、無負荷から 500mA へ

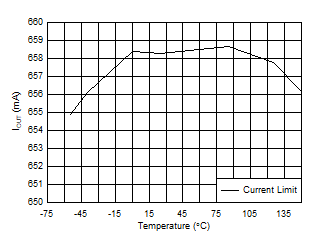

TPS7B87-Q1 出力電流制限と温度との関係
VIN = VOUT + 1V、VOUT = 90% × VOUT(NOM)
図 5-24 出力電流制限と温度との関係
TPS7B87-Q1 静止電流 (IQ) とVIN との関係
VOUT = 5V
図 5-26 静止電流 (IQ) とVIN との関係
TPS7B87-Q1 100mA でのグランド電流

図 5-28 100mA でのグランド電流

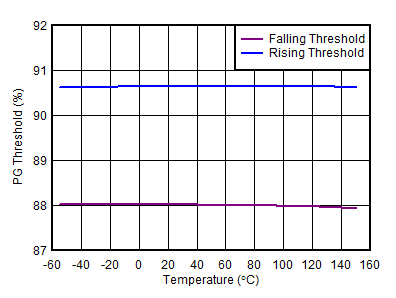

TPS7B87-Q1 PG スレッショルドと温度との関係

図 5-30 PG スレッショルドと温度との関係

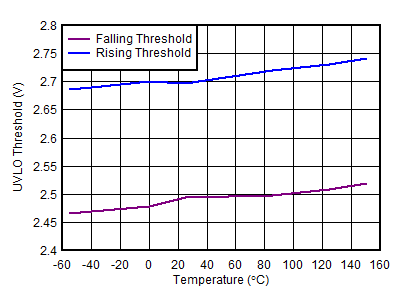

TPS7B87-Q1 低電圧誤動作防止 (UVLO) スレッショルドと温度との関係

図 5-32 低電圧誤動作防止 (UVLO) スレッショルドと温度との関係
TPS7B87-Q1 出力電圧と注入電流との関係

図 5-34 出力電圧と注入電流との関係

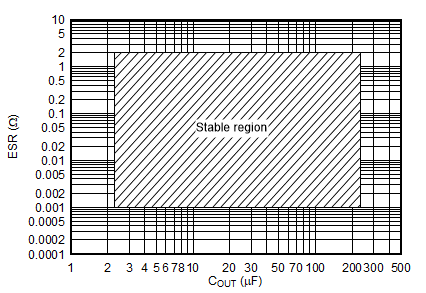

TPS7B87-Q1 安定性、ESR と COUT との関係

図 5-36 安定性、ESR と COUT との関係
