6.9.8.2.1 汎用入力のタイミング要件
最小値最大値単位
tw(SP)サンプリング周期QUALPRD = 01tc(SYSCLK)サイクル
QUALPRD ≠ 02tc(SYSCLK) * QUALPRDサイクル
tw(IQSW)入力フィルタ・サンプリング・ウィンドウtw(SP) * (n(1) – 1)サイクル
tw(GPI) (2)パルス幅、GPIO LOW/HIGH同期モード2tc(SYSCLK)サイクル
入力フィルタありtw(IQSW) + tw(SP) + 1tc(SYSCLK)サイクル
(1) 「n」は、GPxQSELn レジスタで定義されているフィルタ・サンプルの数を表します。
(2) tw(GPI) のパルス幅は、アクティブ LOW 信号については VIL から VIL まで、アクティブ HIGH 信号については VIH から VIH までを測定します。

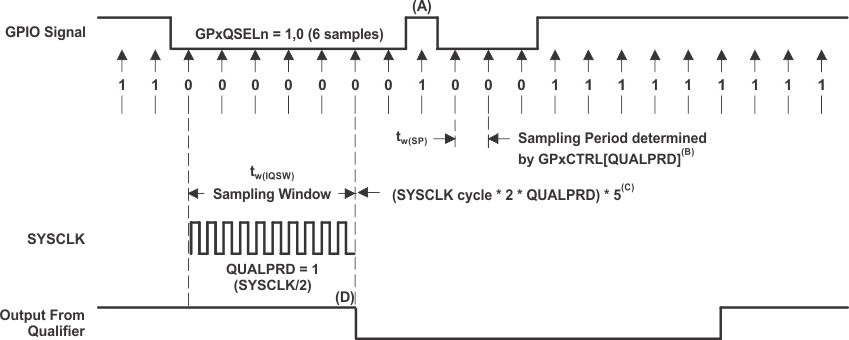

A. このグリッチは、入力フィルタによって無視されます。フィルタ・サンプリング期間は、QUALPRD ビット・フィールドで指定します。この値は、00 ~ 0xFF の範囲で設定できます。QUALPRD = 00 の場合、サンプリング期間は 1 SYSCLK サイクルです。その他の値「n」である場合、フィルタ・サンプリング期間は、2n SYSCLK サイクルになります (すなわち、2n SYSCLK サイクルごとに GPIO ピンがサンプリングされます)。
B. GPxCTRL レジスタで選択したフィルタ期間は、8 つの GPIO ピンのグループに適用されます。
C. フィルタ・ブロックは、3 つまたは 6 つのサンプルを取得できます。使用するサンプル・モードは、GPxQSELn レジスタで選択します。
D. ここに示す例では、フィルタで変化を検出するためには、入力が10 SYSCLK サイクル以上の期間安定している必要があります。すなわち、入力は (5 x QUALPRD x 2) SYSCCLK サイクルにわたって安定している必要があります。これにより、 5 サンプリング期間での検出実施が確保されます。外部信号は非同期で駆動されるため、13 SYSCLK 幅のパルスであれば信頼性の高い認識が保証されます。
図 6-17 サンプリング・モード
