6
パラメータ測定情報
A.
A 側の R
L
= 167Ω (0.9V ~ 2.7V)、R
L
= 450Ω (3.0V ~ 5.5V) および B 側の 1.35kΩ
B.
R
T
の終端抵抗はパルス発生器の Z
OUT
と等しくする必要があります。
C.
C
L
にはプローブと治具の容量が含まれます。
D.
すべての入力パルスは、以下の特性を持つジェネレータによって供給されます。PRR ≤ 10MHz、Z
O
= 50Ω、スルーレート ≥ 1V/ns。
E.
出力は一度に 1 つずつ測定され、測定するたびに 1 回遷移します。
F.
t
PLH
と t
PHL
は t
pd
と同じです。
G.
t
PLZ
と t
PHZ
は t
dis
と同じです。
H.
t
PZL
と t
PZH
は t
en
と同じです。
図 6-1
テスト回路
図 6-2

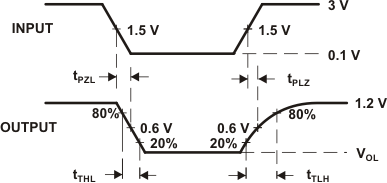

波形 1 — B 側から A 側への伝搬遅延と遷移時間
図 6-4
波形 3 — B 側から A 側への伝搬遅延
図 6-3
波形 2 — A 側から B 側への伝搬遅延と遷移時間
