代表的特性

新しいチップ:TJ =–40℃ ~ 150℃、VIN = 13.5V、IOUT = 100μA、COUT = 2.2µF、1mΩ < COUT、ESR < 2Ω および CIN = 1µF で規定 (特に記述のない限り)。

TL720M05-Q1 出力電圧と接合部温度との関係 (従来のチップ)図 5-1 出力電圧と接合部温度との関係 (従来のチップ)
TL720M05-Q1 ドロップアウト電圧と入力電圧との関係 (従来のチップ)図 5-3 ドロップアウト電圧と入力電圧との関係 (従来のチップ)
TL720M05-Q1 ライン レギュレーションと VIN との関係 (新しいチップ)
VOUT = 5V、IOUT = 150mA
図 5-5 ライン レギュレーションと VIN との関係 (新しいチップ)
TL720M05-Q1 ライン レギュレーションと VIN との関係 (新しいチップ)
VOUT = 5V、IOUT = 1mA
図 5-7 ライン レギュレーションと VIN との関係 (新しいチップ)
TL720M05-Q1 50mA でのライン レギュレーション (新しいチップ)
COUT = 10µF、VOUT = 5V
図 5-9 50mA でのライン レギュレーション (新しいチップ)
TL720M05-Q1 出力電流と結合部温度との関係 (従来のチップ)図 5-11 出力電流と結合部温度との関係 (従来のチップ)
TL720M05-Q1 消費電流と出力電流との関係 (従来のチップ)
図 5-13 消費電流と出力電流との関係 (従来のチップ)
TL720M05-Q1 静止電流 (IQ) とVIN との関係 (新しいチップ)
VOUT = 5V
図 5-15 静止電流 (IQ) とVIN との関係 (新しいチップ)
TL720M05-Q1 100mA のグランド電流 (新しいチップ)図 5-17 100mA のグランド電流 (新しいチップ)
TL720M05-Q1 ドロップアウト電圧と出力電流との関係 (従来のチップ)図 5-19 ドロップアウト電圧と出力電流との関係 (従来のチップ)
TL720M05-Q1 電源リップル除去と周波数との関係 (従来のチップ)図 5-21 電源リップル除去と周波数との関係 (従来のチップ)
TL720M05-Q1 電源リップル除去と周波数との関係 (従来のチップ)図 5-23 電源リップル除去と周波数との関係 (従来のチップ)
TL720M05-Q1 電源リップル除去と周波数との関係、VIN (新しいチップ)
COUT = 10µF (X7R 50V)、IOUT = 500mA、VOUT = 5V
図 5-25 電源リップル除去と周波数との関係、VIN (新しいチップ)

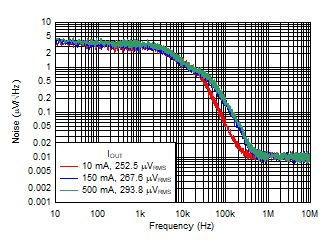

TL720M05-Q1 ノイズと周波数との関係 (従来チップ)
COUT = 10µF (X7R 50V)、VOUT = 3.3V

図 5-27 ノイズと周波数との関係 (従来チップ)
TL720M05-Q1 ライン過渡応答 (新しいチップ)
VOUT = 5V、IOUT = 100mA、VIN = 5.5V~6.5V、立ち上がり時間 = 1µs
図 5-29 ライン過渡応答 (新しいチップ)
TL720M05-Q1 負荷過渡、無負荷から 100mA 立ち上がりエッジへ (新しいチップ)
VOUT = 5V、IOUT = 0mA ~ 100mA、スルー レート = 1A/µs、
COUT = 10µF
図 5-31 負荷過渡、無負荷から 100mA 立ち上がりエッジへ (新しいチップ)
TL720M05-Q1 負荷過渡、45mA~105mA への立ち上がりエッジ (新しいチップ)
VOUT = 5V、IOUT = 45mA ~ 105mA、スルー レート = 0.1A/µs、COUT = 10µF
図 5-33 負荷過渡、45mA~105mA への立ち上がりエッジ (新しいチップ)
TL720M05-Q1 負荷過渡、無負荷から 150mA への立ち上がりエッジ (新しいチップ)
VOUT = 5V、IOUT = 0mA ~ 150mA、スルー レート = 1A/µs、COUT = 10µF
図 5-35 負荷過渡、無負荷から 150mA への立ち上がりエッジ (新しいチップ)
TL720M05-Q1 負荷過渡、無負荷から 500mA (新しいチップ)
VOUT = 5V、IOUT = 0mA ~ 500mA、スルー レート = 1A/µs、COUT = 10µF
図 5-37 負荷過渡、無負荷から 500mA (新しいチップ)
TL720M05-Q1 静止電流と温度との関係 (新しいチップ)
VIN = VOUT + 1V、VOUT = 90% × VOUT(NOM)
図 5-39 静止電流と温度との関係 (新しいチップ)
TL720M05-Q1 低電圧誤動作防止 (UVLO) スレッショルドと温度との関係 (新しいチップ)図 5-41 低電圧誤動作防止 (UVLO) スレッショルドと温度との関係 (新しいチップ)
TL720M05-Q1 サーマル シャットダウン (新しいチップ)図 5-43 サーマル シャットダウン (新しいチップ)
TL720M05-Q1 ESR 安定性と負荷容量との関係 (従来のチップ)図 5-45 ESR 安定性と負荷容量との関係 (従来のチップ)
TL720M05-Q1 出力電圧と接合部温度との関係 (従来のチップ)図 5-2 出力電圧と接合部温度との関係 (従来のチップ)
TL720M05-Q1 精度と温度との関係 (新しいチップ)図 5-4 精度と温度との関係 (新しいチップ)
TL720M05-Q1 ライン レギュレーションと VIN との関係 (新しいチップ)
VOUT = 5V、IOUT = 5mA
図 5-6 ライン レギュレーションと VIN との関係 (新しいチップ)
TL720M05-Q1 負荷レギュレーションと IOUT との関係 (新しいチップ)
VOUT = 5V
図 5-8 負荷レギュレーションと IOUT との関係 (新しいチップ)
TL720M05-Q1 100mA でのライン レギュレーション (新しいチップ)
COUT = 10µF、VOUT = 5V
図 5-10 100mA でのライン レギュレーション (新しいチップ)
TL720M05-Q1 消費電流と出力電流との関係 (従来のチップ)図 5-12 消費電流と出力電流との関係 (従来のチップ)
TL720M05-Q1 静止電流 (IQ) とVIN との関係 (新しいチップ)図 5-14 静止電流 (IQ) とVIN との関係 (新しいチップ)
TL720M05-Q1 グランド電流 (IGND) と IOUT (新しいチップ) との関係図 5-16 グランド電流 (IGND) と IOUT (新しいチップ) との関係
TL720M05-Q1 500µA のグランド電流 (新しいチップ)図 5-18 500µA のグランド電流 (新しいチップ)
TL720M05-Q1 ドロップアウト電圧 (VDO) と IOUT との関係 (新しいチップ)
VIN = 3V
図 5-20 ドロップアウト電圧 (VDO) と IOUT との関係 (新しいチップ)
TL720M05-Q1 電源リップル除去と周波数との関係 (従来のチップ)図 5-22 電源リップル除去と周波数との関係 (従来のチップ)
TL720M05-Q1 電源リップル除去と周波数と IOUT との関係 (新しいチップ)
COUT = 10µF (X7R 50V)、VOUT = 5V
図 5-24 電源リップル除去と周波数と IOUT との関係 (新しいチップ)
TL720M05-Q1 ノイズと周波数との関係 (従来チップ)
COUT = 10µF (X7R 50V)、VOUT = 5V
図 5-26 ノイズと周波数との関係 (従来チップ)
TL720M05-Q1 ライン過渡応答 (新しいチップ)
VOUT = 5V、IOUT = 1mA、VIN = 13.5V ~ 45V、
スルー レート = 2.7V/µs
図 5-28 ライン過渡応答 (新しいチップ)
TL720M05-Q1 負荷トランジェント、100mA への無負荷 (新しいチップ)
VOUT = 5V、IOUT = 0mA ~ 100mA、スルー レート = 1A/µs、COUT = 10µF
図 5-30 負荷トランジェント、100mA への無負荷 (新しいチップ)
TL720M05-Q1 負荷過渡、45mA ~ 105mA (新しいチップ)
VOUT = 5V、IOUT = 45mA ~ 105mA、スルー レート = 0.1A/µs、COUT = 10µF
図 5-32 負荷過渡、45mA ~ 105mA (新しいチップ)
TL720M05-Q1 負荷過渡、無負荷から150mA (新しいチップ)
VOUT = 5V、IOUT = 0mA ~ 150mA、スルー レート = 1A/µs、COUT = 10µF
図 5-34 負荷過渡、無負荷から150mA (新しいチップ)
TL720M05-Q1 負荷過渡、150mA ~ 350mA (新しいチップ)
VOUT = 5V、IOUT = 150mA ~ 350mA、スルー レート = 0.1A/µs、COUT = 10µF
図 5-36 負荷過渡、150mA ~ 350mA (新しいチップ)
TL720M05-Q1 負荷過渡、無負荷から 500mA への立ち上がりエッジ (新しいチップ)
VOUT = 5V、IOUT = 0mA ~ 500mA、スルー レート = 1A/µs、COUT = 10µF
図 5-38 負荷過渡、無負荷から 500mA への立ち上がりエッジ (新しいチップ)
TL720M05-Q1 起動時の突入電流プロット (新しいチップ)
VIN = VOUT + 1V、VOUT = 90% × VOUT(NOM)
図 5-40 起動時の突入電流プロット (新しいチップ)
TL720M05-Q1 出力電圧と印加電流との関係 (新しいチップ)図 5-42 出力電圧と印加電流との関係 (新しいチップ)
TL720M05-Q1 ESR 安定性と負荷電流との関係 (従来のチップ)図 5-44 ESR 安定性と負荷電流との関係 (従来のチップ)
TL720M05-Q1 安定性、ESR と COUT との関係 (新しいチップ)図 5-46 安定性、ESR と COUT との関係 (新しいチップ)
