6.10.5.7.2 eHRPWM のスイッチング特性

番号パラメータ説明最小値最大値単位
PWM1tw(pwm)パルス幅、EHRPWM_A/B High または LowP-3(1)ns
PWM2tw(syncout)パルス幅、EHRPWM_SYNCOP-3(1)ns
PWM3td(tzL-pwmV)遅延時間、EHRPWM_TZn_IN 立ち下がりエッジから EHRPWM_A/B 有効まで11ns
PWM4td(tzL-pwmZ)遅延時間、EHRPWM_TZn_IN 立ち下がりエッジから EHRPWM_A/B Hi-Z まで11ns
PWM5tw(soc)パルス幅、EHRPWM_SOCA/BP-3(1)ns
(1) P = sysclk
TDA4VE-Q1 TDA4AL-Q1 TDA4VL-Q1 EPWM_A/B_out、ePWM_SYNCO、および ePWM_SOCA/B 入力タイミング図 6-49 EPWM_A/B_out、ePWM_SYNCO、および ePWM_SOCA/B 入力タイミング
TDA4VE-Q1 TDA4AL-Q1 TDA4VL-Q1 ePWM_A/B および ePWM_TZn_IN の強制的な High / Low 入力タイミング図 6-50 ePWM_A/B および ePWM_TZn_IN の強制的な High / Low 入力タイミング

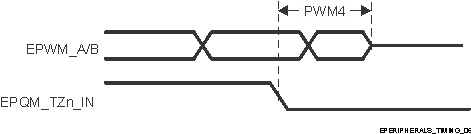

TDA4VE-Q1 TDA4AL-Q1 TDA4VL-Q1 ePWM_A/B および ePWM_TZn_IN の Hi-Z 入力タイミング図 6-51 ePWM_A/B および ePWM_TZn_IN の Hi-Z 入力タイミング
