6.10.5.17.1.2 高速 SDR モード

表 6-63、図 6-81、表 6-64、および 図 6-82 に、高速 SDR モードでの MMC0 のタイミング要件とスイッチング特性を示します。

表 6-63 MMC0 のタイミング要件 – 高速 SDR モード 図 6-81 参照
番号最小値最大値単位
HSSDR1tsu(cmdV-clkH)セットアップ時間、MC0_CMD 有効から MMC0_CLK 立ち上がりエッジまで2.99ns
HSSDR2th(clkH-cmdV)ホールド時間、MMC0_CLK 立ち上がりエッジから MMC0_CMD 有効の間2.67ns
HSSDR3tsu(dV-clkH)セットアップ時間、MMC0_DAT[7:0] 有効から MMC0_CLK 立ち上がりエッジまで2.99ns
HSSDR4th(clkH-dV)ホールド時間、MMC0_CLK 立ち上がりエッジから MMC0_DAT[7:0] 有効の間2.67ns

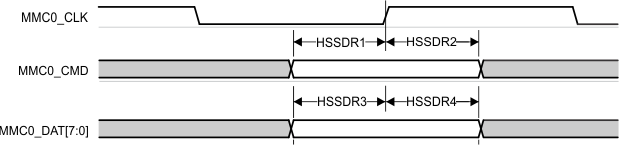

TDA4VE-Q1 TDA4AL-Q1 TDA4VL-Q1 MMC0 – 高速 SDR モード – 受信モード図 6-81 MMC0 – 高速 SDR モード – 受信モード
表 6-64 MMC0 のスイッチング特性 – 高速 SDR モード 図 6-82 参照
番号パラメータ最小値最大値単位
fop(clk)動作周波数、MMC0_CLK50MHz
HSSDR5tc(clk)サイクル時間、MMC0_CLK20ns
HSSDR6tw(clkH)パルス幅、MMC0_CLK high9.2ns
HSSDR7tw(clkL)パルス幅、MMC0_CLK low9.2ns
HSSDR8td(clkL-cmdV)遅延時間、MMC0_CLK 立ち下がりエッジから MMC0_CMD 遷移まで-3.23.8ns
HSSDR9td(clkL-dV)遅延時間、MMC0_CLK 立ち下がりエッジから MMC0_DAT[7:0] 遷移まで-3.23.8ns
TDA4VE-Q1 TDA4AL-Q1 TDA4VL-Q1 MMC0 – 高速 SDR モード – 送信モード図 6-82 MMC0 – 高速 SDR モード – 送信モード
