3 概要

DS90URxxx-Q1 チップセットは、24 ビットのパラレル バスを、クロック情報が埋め込まれた、完全に透過的なデータ / 制御 FPD-Link II LVDS シリアル ストリームに変換します。このチップセットは、18 ビット色深度(RGB666)、「HS、VS、DE」、3 つの追加汎用データ チャネルを必要とするディスプレイのグラフィカル データを駆動するために設計されています。この単一のシリアル ストリームにより、パラレル データとクロック パスの間でスキューの問題が排除されるため、PCB 上の配線およびケーブルで 24 ビットのデータ バスを簡単に転送できます。本デバイスを使うと、データ パスを狭くでき、PCB レイヤ、ケーブル幅、コネクタのサイズとピン数のすべてを削減できるため、システム コストを低減できます。

DS90URxxx-Q1 は、高速 I/O に FPD-Link II LVDS 方式を採用しています。FPD-Link II LVDS は、シリアル伝送パス上で確実にデータを転送するための低消費電力かつ低ノイズの環境を提供します。動作周波数範囲について、シリアライザの出力エッジ レートを最適化することにより、さらに EMI が低減されます。

さらに、このデバイスにはプリエンファシス機能があり、損失の多いケーブル上で長距離の伝送を行えるよう信号をブーストできます。内部の DC バランスされたエンコードおよびデコードを使用して、AC カップリング相互接続に対応できます。テキサス・インスツルメンツ独自のランダム ロックを使うと、シリアライザのパラレル データは、REFCLK を必要とせずに、デシリアライザに対してランダム化されます。

製品情報
部品番号 パッケージ (1) 本体サイズ (公称)(2)
DS90UR124-Q1 TQFP (64) 10.00mm × 10.00mm
DS90UR241-Q1 TQFP (48) 7.00mm × 7.00mm
(1) 利用可能なすべてのパッケージについては、データシートの末尾にある注文情報を参照してください。
(2) パッケージ サイズ (長さ × 幅) は公称値であり、該当する場合はピンも含まれます。

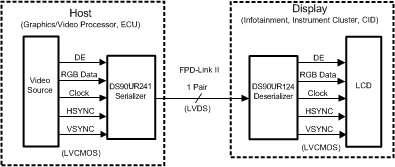

DS90UR124-Q1 DS90UR241-Q1 アプリケーション図アプリケーション図
DS90UR124-Q1 DS90UR241-Q1 ブロック図ブロック図
