6.3.4 クランプ ダイオード構造

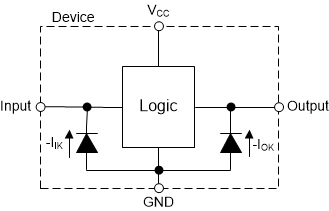

図 6-2 は、このデバイスの入力と出力には負のクランプ ダイオードのみがあることを示しています。

注意: 絶対最大定格表に規定されている値を超える電圧は、デバイスに損傷を与える可能性があります。入力と出力のクランプ電流の定格を順守しても、入力と出力の電圧定格を超えることがあります。
SN74LVC1G09B 各入力と出力に対するクランプ ダイオードの電気的配置図 6-2 各入力と出力に対するクランプ ダイオードの電気的配置
