7.9 プロセッサ間通信モジュール

IPC モジュールは、プロセッサ間通信のいくつかの方法をサポートしています。

  • CPU ごとに 32 の IPC フラグ。ソフトウェアのポーリングを通じてイベントの通知やステータスの表示に使用できます。CPU ごとに 4 つのフラグ。割り込みを生成できます。
  • 共有データ・レジスタ。CPU 間でコマンドその他の少量の情報を送信するために使用できます。このレジスタ名は、コマンド / レスポンス・システムをサポートするために決められたものですが、ソフトウェアでの定義に応じて任意の目的で使用できます。
  • ブート・モードおよびステータス・レジスタ。これにより、CPU1 は CPU2 のブート・プロセスを制御できます。
  • 汎用のフリーランニング 64 ビット・カウンタ。
  • 2 つの共有メッセージ RAM。バルク・データの転送に使用できます。各 RAM は、両方の CPU から読み取ることができます。CPU1 は 1 つの RAM に書き込むことができ、CPU2 はもう 1 つの RAM に書き込むことができます。

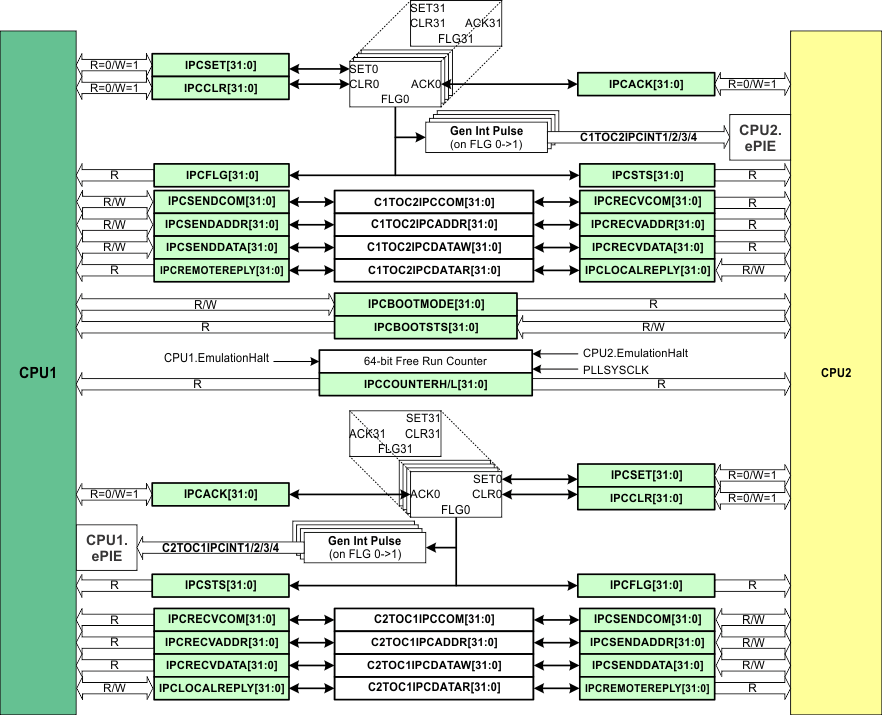

図 7-4 に、IPC アーキテクチャを示します。

F28377D-SEP IPC アーキテクチャ図 7-4 IPC アーキテクチャ
