6.9.1.1.1 信号モード

ADC は、シングルエンドと差動の 2 つの信号モードをサポートしています。シングルエンド モードでは、コンバータへの入力電圧は VREFLO を基準として、1 本のピン (ADCINx) でサンプリングされます。差動信号モードでは、コンバータへの入力電圧は 1 組の入力ピンでサンプリングされます。一方が正入力 (ADCINxP) で、他方が負入力 (ADCINxN) です。実際の入力電圧は、2 つの入力電圧の差 (ADCINxP - ADCINxN) です。図 6-34 に、差動信号モードを示します。図 6-35 に、シングルエンド信号モードを示します。

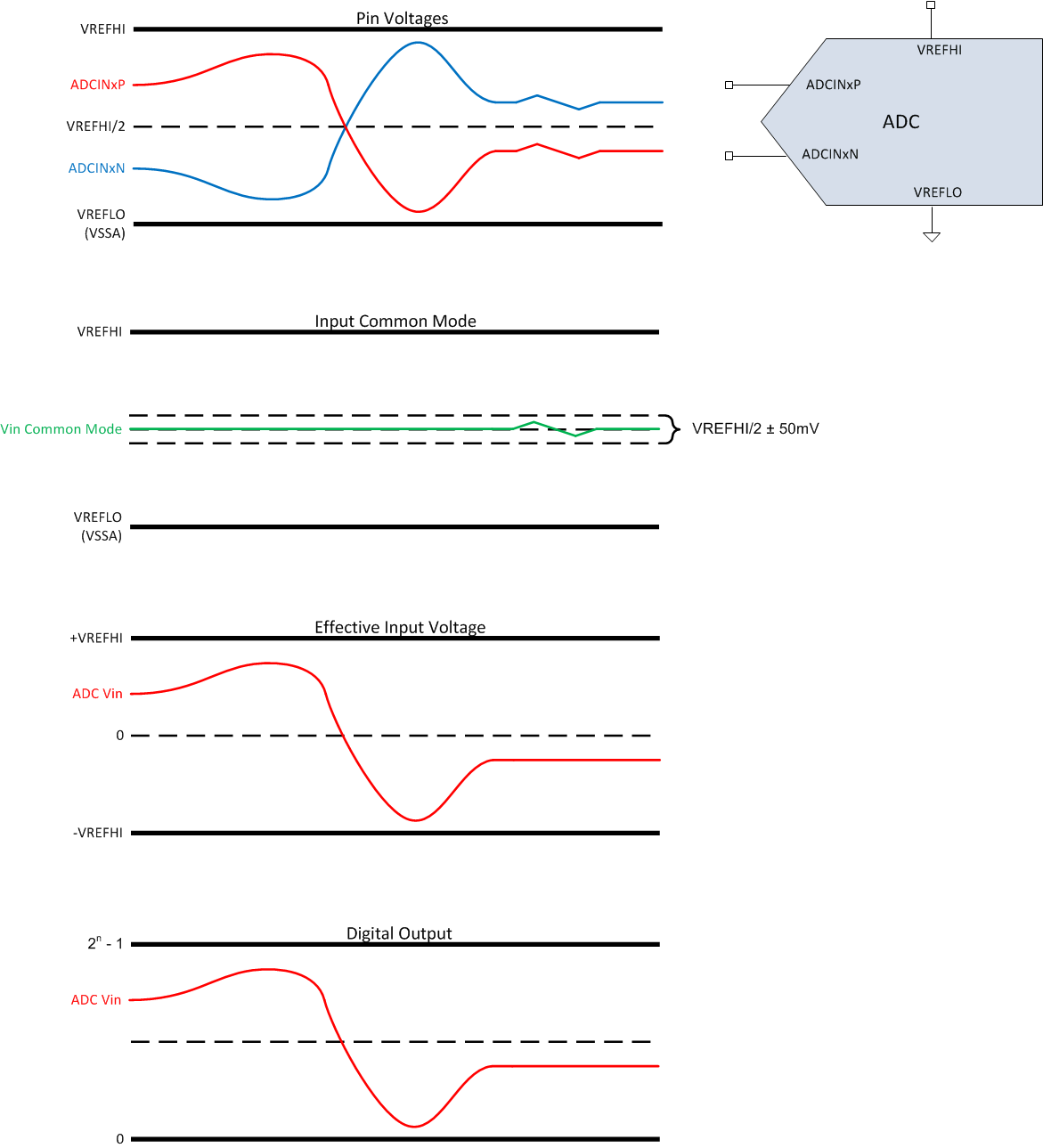

F28377D-SEP 差動信号モード図 6-34 差動信号モード

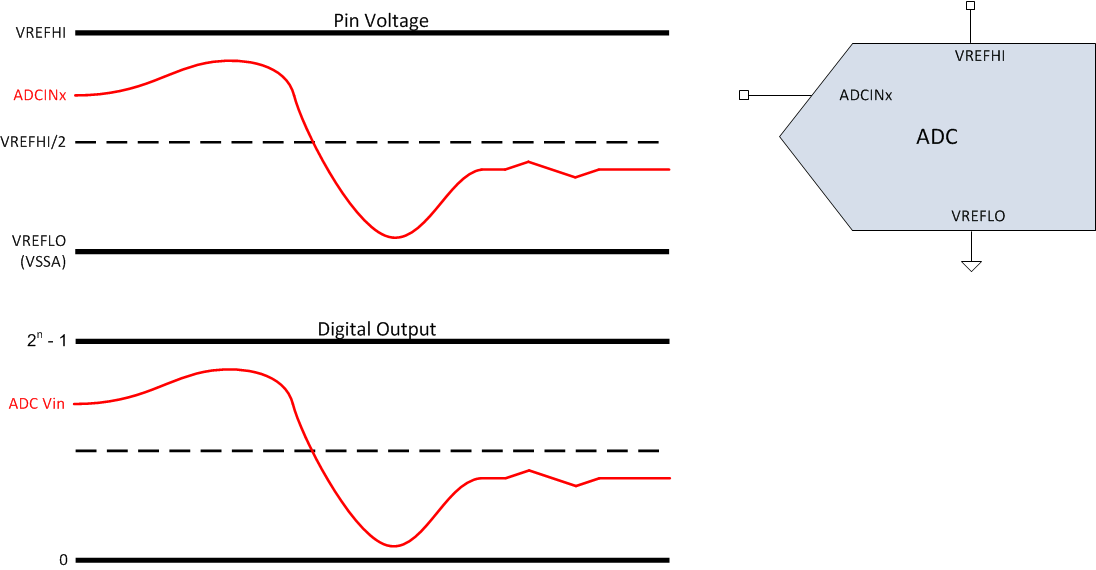

F28377D-SEP シングルエンド信号モード図 6-35 シングルエンド信号モード
