6.8.10.3.2 アイドル モードのスイッチング特性
推奨動作条件範囲内 (特に記述のない限り)(1)
パラメータ テスト条件 最小値 最大値 単位
td(WAKE-IDLE) 遅延時間、外部ウェーク信号からプログラム実行再開まで (2) サイクル
  • フラッシュからのウェークアップ
    • フラッシュ モジュールはアクティブ状態
 入力クオリファイヤなし 40tc(SYSCLK)
入力クオリファイヤあり 40tc(SYSCLK) + tw(WAKE)
  • フラッシュからのウェークアップ
    • フラッシュ モジュールはスリープ状態
 入力クオリファイヤなし 6700tc(SYSCLK)(3)
入力クオリファイヤあり 6700tc(SYSCLK)(3) + tw(WAKE)
  • RAM からのウェークアップ
 入力クオリファイヤなし 25tc(SYSCLK)
入力クオリファイヤあり 25tc(SYSCLK) + tw(WAKE)
(1) 入力フィルタ パラメータの説明については、セクション 6.8.8.2.1 を参照してください。
(2) これは、IDLE 命令の直後に続く命令の実行を開始するのに要する時間です。ISR の実行 (ウェークアップ信号によってトリガ) には、追加のレイテンシが伴います。
(3) この値はフラッシュの起動時間に基づいています。これは、SYSCLK 周波数、フラッシュのウェイト状態 (RWAIT)、および FPAC1[PSLEEP] の関数です。詳細については、『TMS320F2837xD デュアルコア リアルタイム マイクロコントローラ テクニカル リファレンス マニュアル』 の「フラッシュおよび OTP パワーダウン モードおよびウェークアップ」セクションを参照してください。この値は、SYSCLK が 200MHz、RWAIT が 3、FPAC1[PSLEEP] が 0x860 のときに実現できます。

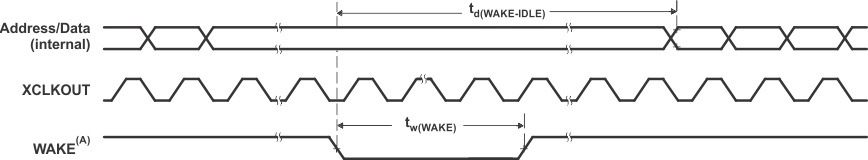

F28377D-SEP IDLE 開始および終了タイミング図
A. WAKE には、イネーブルになっている任意の割り込み、WDINT、XRS を使用できます。IDLE 命令が実行された後、ウェークアップ信号がアサートされる前に、5 OSCCLK サイクル (最小値) の遅延が必要です。
図 6-22 IDLE 開始および終了タイミング図

セクション 6.8.10.3.3 にスタンバイ モードのタイミング要件を示し、セクション 6.8.10.3.4 にスイッチング特性を示します。また、図 6-23 にスタンバイ モードのタイミング図を示します。
