7.3.4 ノイズ性能

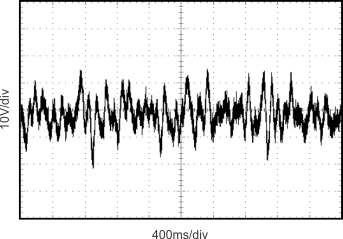

図 7-2 に、標準的な 0.1Hz～10Hz の電圧ノイズを示します。出力電圧と動作温度に応じて、REF31xx-Q1 のノイズ電圧が上昇します。出力ノイズ レベルを低減するため、追加のフィルタリングを行うこともできますが、出力インピーダンスによって AC パフォーマンスが低下しないように注意してください。

REF31-Q1 0.1Hz～10Hz のノイズ図 7-2 0.1Hz～10Hz のノイズ
