6.6 代表的特性

TA = 25℃で、VIN = 5V 電源、REF3125-Q1 を代表的特性に使用しました (特に記述のない限り)。

REF31-Q1 温度ドリフト
0°C ～ 70°C
図 6-1 温度ドリフト

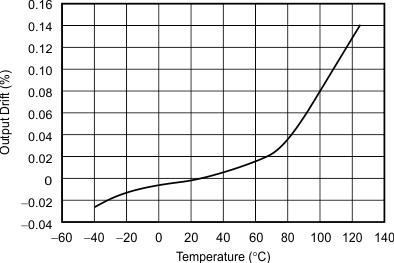

REF31-Q1 出力電圧と温度との関係図 6-3 出力電圧と温度との関係
REF31-Q1 静止電流と温度との関係図 6-5 静止電流と温度との関係
REF31-Q1 PSRR と周波数との関係図 6-7 PSRR と周波数との関係
REF31-Q1 出力電圧 対 負荷電流
図 6-9 出力電圧 対 負荷電流
REF31-Q1 0.1Hz～10Hz のノイズ図 6-11 0.1Hz～10Hz のノイズ
REF31-Q1 ライン トランジェント
CL = 0pF
図 6-13 ライン トランジェント
REF31-Q1 負荷過渡
CL = 0pF±10-mA の出力パルス
図 6-15 負荷過渡

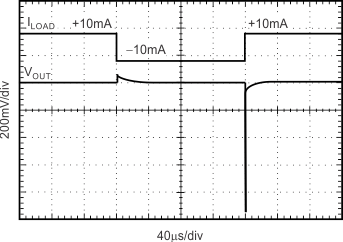

REF31-Q1 負荷過渡
CL = 0pF±1-mA の出力パルス
図 6-17 負荷過渡
REF31-Q1 REF3125-Q1 のスタートアップ
図 6-19 REF3125-Q1 のスタートアップ
REF31-Q1 温度ドリフト
-40°C ～ +125°C
図 6-2 温度ドリフト

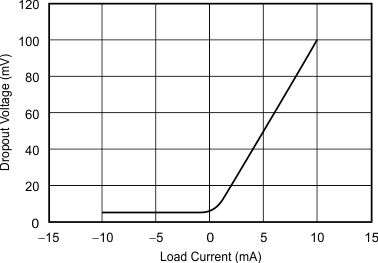

REF31-Q1 ドロップアウト電圧と負荷電流との関係図 6-4 ドロップアウト電圧と負荷電流との関係

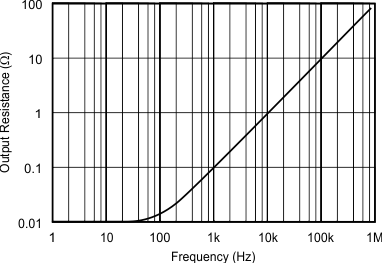

REF31-Q1 出力インピーダンス 対 周波数図 6-6 出力インピーダンス 対 周波数
REF31-Q1 出力　対　電源図 6-8 出力　対　電源
REF31-Q1 ステップ応答
CL = 0 μF5-V のスタートアップ
図 6-10 ステップ応答
REF31-Q1 REF3112 長期安定性図 6-12 REF3112 長期安定性
REF31-Q1 ライン トランジェント
CL = 10μF
図 6-14 ライン トランジェント

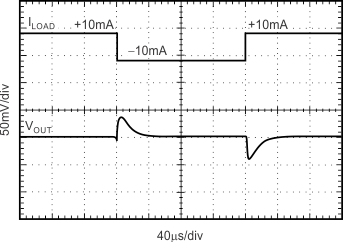

REF31-Q1 負荷過渡
CL = 1µF±10-mA の出力パルス
図 6-16 負荷過渡

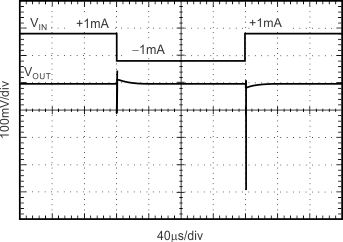

REF31-Q1 負荷過渡
CL = 1µF±1-mA の出力パルス
図 6-18 負荷過渡
