8.3.1 コンパレータ

INA200-Q1、INA201-Q1、INA202-Q1 デバイスにはオープンドレインコンパレータが組み込まれています。通常、このコンパレータのオフセットは2mV、応答時間は 1.3μs （標準値）です。RESETピンはコンパレータの出力のラッチ、リセットを行います（図 8-1を参照）。

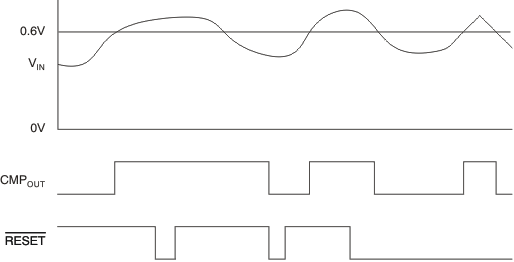

INA200-Q1 INA201-Q1 INA202-Q1 コンパレータのラッチ機能図 8-1 コンパレータのラッチ機能
