代表的特性

TA = 25℃で、VS = 12V、VIN+ = 12V、VSENSE = 100mV (特に注記のない限り)

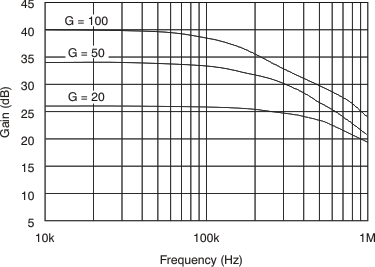

INA200-Q1 INA201-Q1 INA202-Q1 ゲインと周波数との関係
図 6-1 ゲインと周波数との関係
INA200-Q1 INA201-Q1 INA202-Q1 ゲイン プロット
図 6-3 ゲイン プロット
INA200-Q1 INA201-Q1 INA202-Q1 出力誤差 とVSENSEとの関係
図 6-5 出力誤差 とVSENSEとの関係

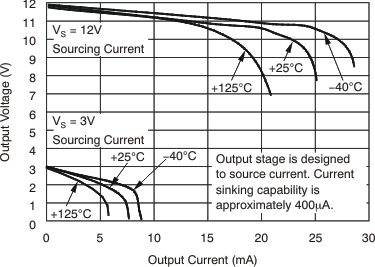

INA200-Q1 INA201-Q1 INA202-Q1 正の出力電圧スイングと出力電流との関係
図 6-7 正の出力電圧スイングと出力電流との関係
INA200-Q1 INA201-Q1 INA202-Q1 静止電流と同相電圧との関係
図 6-9 静止電流と同相電圧との関係

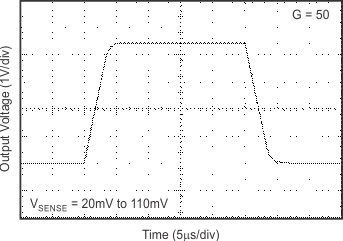

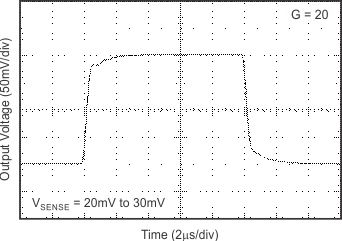

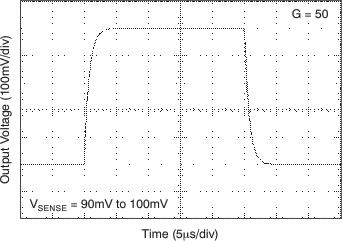

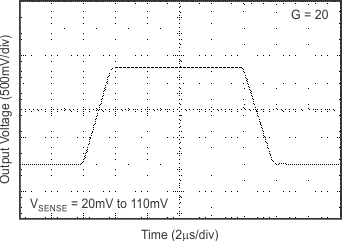

INA200-Q1 INA201-Q1 INA202-Q1 ステップ応答
図 6-11 ステップ応答
INA200-Q1 INA201-Q1 INA202-Q1 ステップ応答
図 6-13 ステップ応答
INA200-Q1 INA201-Q1 INA202-Q1 ステップ応答
図 6-15 ステップ応答
INA200-Q1 INA201-Q1 INA202-Q1 ステップ応答
図 6-17 ステップ応答
INA200-Q1 INA201-Q1 INA202-Q1 コンパレータ トリップ ポイントと電源電圧との関係
図 6-19 コンパレータ トリップ ポイントと電源電圧との関係
INA200-Q1 INA201-Q1 INA202-Q1 コンパレータの伝搬遅延とオーバードライブ電圧との関係
図 6-21 コンパレータの伝搬遅延とオーバードライブ電圧との関係

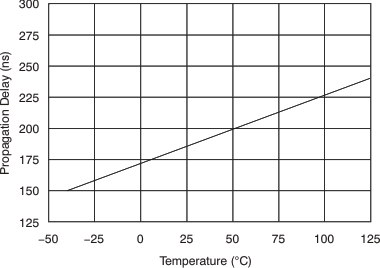

INA200-Q1 INA201-Q1 INA202-Q1 コンパレータの伝搬遅延と温度との関係
図 6-23 コンパレータの伝搬遅延と温度との関係
INA200-Q1 INA201-Q1 INA202-Q1 ゲインと周波数との関係
図 6-2 ゲインと周波数との関係
INA200-Q1 INA201-Q1 INA202-Q1 コモンモードおよび電源除去比と周波数の関係
図 6-4 コモンモードおよび電源除去比と周波数の関係
INA200-Q1 INA201-Q1 INA202-Q1 出力誤差とコモンモード電圧との関係
図 6-6 出力誤差とコモンモード電圧との関係
INA200-Q1 INA201-Q1 INA202-Q1 静止電流と出力電圧との関係
図 6-8 静止電流と出力電圧との関係

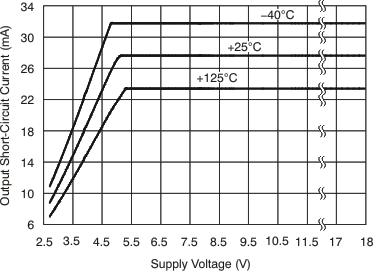

INA200-Q1 INA201-Q1 INA202-Q1 出力短絡電流と電源電圧との関係
図 6-10 出力短絡電流と電源電圧との関係
INA200-Q1 INA201-Q1 INA202-Q1 ステップ応答
図 6-12 ステップ応答
INA200-Q1 INA201-Q1 INA202-Q1 ステップ応答
図 6-14 ステップ応答
INA200-Q1 INA201-Q1 INA202-Q1 ステップ応答
図 6-16 ステップ応答

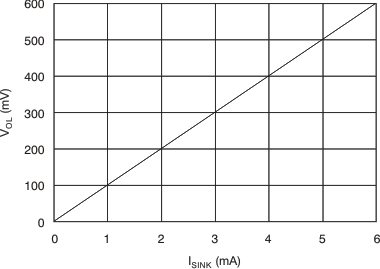

INA200-Q1 INA201-Q1 INA202-Q1 コンパレータ VOLと ISINKとの関係
図 6-18 コンパレータ VOLと ISINKとの関係
INA200-Q1 INA201-Q1 INA202-Q1 コンパレータ トリップ ポイントと温度との関係
図 6-20 コンパレータ トリップ ポイントと温度との関係

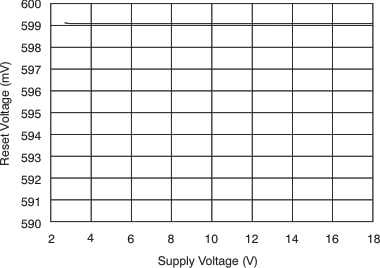

INA200-Q1 INA201-Q1 INA202-Q1 コンパレータのリセット電圧と電源電圧との関係
図 6-22 コンパレータのリセット電圧と電源電圧との関係
INA200-Q1 INA201-Q1 INA202-Q1 コンパレータの伝搬遅延
図 6-24 コンパレータの伝搬遅延
