6.8 代表的特性：VS = 5V

VS+ = 5V、VS– = 0V、VCM = 1.25V、RL = 1kΩ、出力は中間電源にバイアス、TA ≅ 25°C。AC 仕様の場合、VS+ = 3.5V、VS– = -1.5V、VCM = 0V、VO = 2VPP、ゲイン (G) = 2V/V、RF = 1kΩ、CL = 4.7pF (特に記述のない限り)

OPA810-Q1 小信号応答とゲインとの関係
図 8-1 および 図 8-2 を参照、VO = 20mVPP
図 6-17 小信号応答とゲインとの関係
OPA810-Q1 オーバーシュート/アンダーシュートおよび CL との関係
図 8-1 を参照、G = 1V/V、RF = 0Ω
図 6-19 オーバーシュート/アンダーシュートおよび CL との関係
OPA810-Q1 出力オーバードライブ回復
図 8-2 を参照、G = –1V/V
図 6-21 出力オーバードライブ回復
OPA810-Q1 出力短絡電流と周囲温度との関係
出力は飽和後に短絡
図 6-23 出力短絡電流と周囲温度との関係
OPA810-Q1 小信号過渡応答
図 8-1 を参照、G = 1V/V、RF = 0Ω、CL = 10pF
図 6-18 小信号過渡応答
OPA810-Q1 入力オーバードライブ回復
図 8-1 を参照、G = 1V/V、RF = 0Ω
図 6-20 入力オーバードライブ回復
OPA810-Q1 出力電圧範囲と出力電流との関係

図 6-22 出力電圧範囲と出力電流との関係

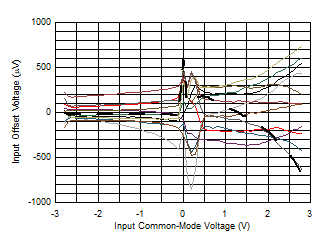

OPA810-Q1 オフセット電圧と入力同相電圧との関係
12 個で測定
図 6-24 オフセット電圧と入力同相電圧との関係
