デバイスごとのパッケージ図は、PDF版データシートをご参照ください。

メカニカル・データ（パッケージ｜ピン）
  • YAH|15
サーマルパッド・メカニカル・データ

5.7 デジタル I/O：タイミング特性

パラメータテスト条件最小値公称値最大値単位
I2C のタイミング - 100kHz
fSCLクロック動作周波数SCL デューティ サイクル = 50%100kHz
tHD:STASTART 条件のホールド時間4.0µs
tLOWSCL クロックの Low 期間4.7µs
tHIGHSCL クロックの High 期間4.0µs
tSU:STA繰り返し START のセットアップ4.7µs
tHD:DATデータ ホールド時間 (SDA 入力)0ns
tSU:DATデータ セットアップ時間 (SDA 入力)250ns
trクロック立ち上がり時間10%～90%1000ns
tfクロック立ち下がり時間90%～10%300ns
tSU:STOSTOP 条件のセットアップ時間4.0µs
tBUFSTOP から START のバス解放時間4.7µs
I2C のタイミング - 400kHz
fSCLクロック動作周波数SCL デューティ サイクル = 50%400kHz
tHD:STASTART 条件のホールド時間0.6µs
tLOWSCL クロックの Low 期間1.3µs
tHIGHSCL クロックの High 期間600ns
tSU:STA繰り返し START のセットアップ600ns
tHD:DATデータ ホールド時間 (SDA 入力)0ns
tSU:DATデータ セットアップ時間 (SDA 入力)100ns
trクロック立ち上がり時間10%～90%300ns
tfクロック立ち下がり時間90%～10%300ns
tSU:STOSTOP 条件のセットアップ時間0.6µs
tBUFSTOP から START のバス解放時間1.3µs
HDQ のタイミング
tBブレーク時間190µs
tBRブレーク復帰時間40µs
tHW1ホスト書き込み 1 の時間ホストが HDQ を駆動0.550µs
tHW0ホスト書き込み 0 の時間ホストが HDQ を駆動86145µs
TCYCHサイクル時間、ホストからデバイスデバイスが HDQ を駆動190µs
tCYCDサイクル時間、デバイスからホストデバイスが HDQ を駆動190205250µs
tDW1デバイス書き込み 1 の時間デバイスが HDQ を駆動3250µs
tDW0デバイス書き込み 0 の時間デバイスが HDQ を駆動80145µs
tRSPSデバイスの応答時間デバイスが HDQ を駆動190950µs
tTRNDホストのターン アラウンド時間デバイスが HDQ を駆動した後、ホストが HDQ を駆動250µs
tRISEHDQ ラインの立ち上がり時間からロジック 11.8µs
tRSTHDQ のリセットデバイスのリセット前にホストが HDQ を Low に駆動2.2s
BQ27Z758 I2C タイミング図 5-1 I2C タイミング

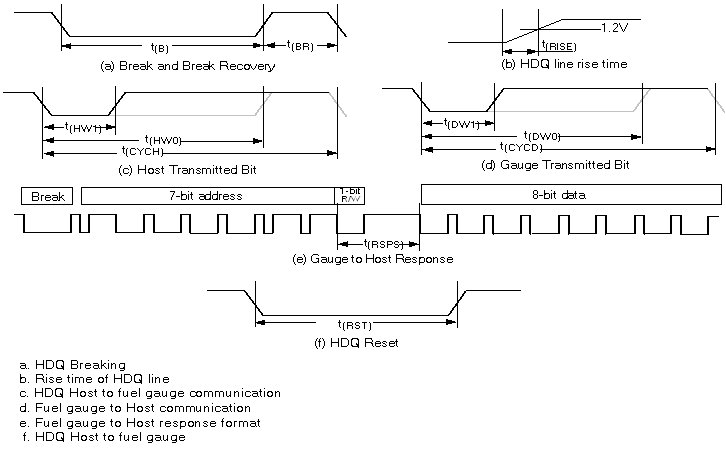

BQ27Z758 HDQ のタイミング図 5-2 HDQ のタイミング
