5.8 代表的特性

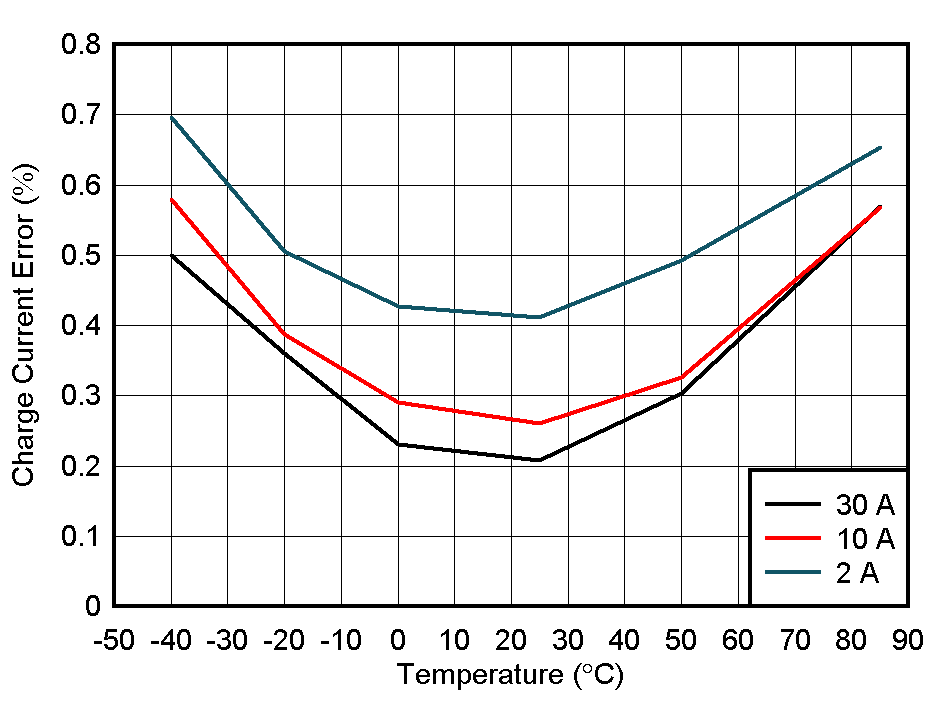

BQ27Z758 充電電流誤差と温度および充電器電流との関係 (1mΩ センス抵抗使用、キャリブレーションなし)図 5-3 充電電流誤差と温度および充電器電流との関係 (1mΩ センス抵抗使用、キャリブレーションなし)
BQ27Z758 2.2A 電流誤差と CC ADC 入力同相電圧および温度との関係 (キャリブレーションなし)図 5-5 2.2A 電流誤差と CC ADC 入力同相電圧および温度との関係 (キャリブレーションなし)
BQ27Z758 放電電流誤差と温度および負荷電流との関係 (1mΩ センス抵抗使用、キャリブレーションなし)図 5-4 放電電流誤差と温度および負荷電流との関係 (1mΩ センス抵抗使用、キャリブレーションなし)

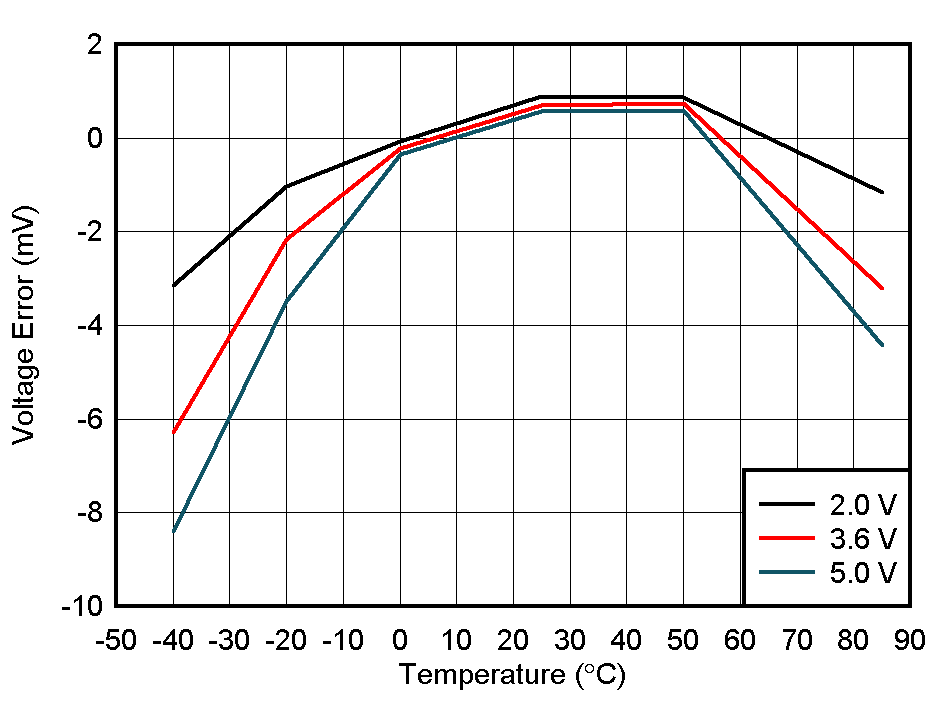

BQ27Z758 セル電圧誤差とバッテリの電圧および温度との関係図 5-6 セル電圧誤差とバッテリの電圧および温度との関係
