6 パラメータ測定情報

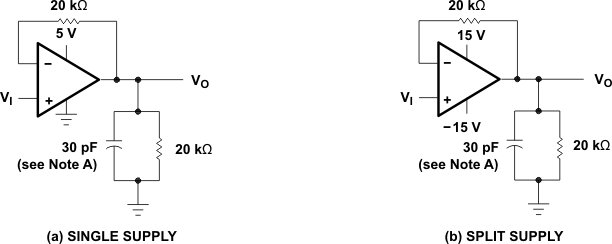

TLE2021AM TLE2021B TLE2021M-MIL TLE2022AM-MIL TLE2022BM TLE2022M-MIL TLE2024AM TLE2024BM-MIL TLE2024M スルー レート テスト回路
A. CL には治具の容量が含まれます。
図 6-1 スルー レート テスト回路
TLE2021AM TLE2021B TLE2021M-MIL TLE2022AM-MIL TLE2022BM TLE2022M-MIL TLE2024AM TLE2024BM-MIL TLE2024M ノイズ電圧テスト回路図 6-2 ノイズ電圧テスト回路
TLE2021AM TLE2021B TLE2021M-MIL TLE2022AM-MIL TLE2022BM TLE2022M-MIL TLE2024AM TLE2024BM-MIL TLE2024M ユニティゲイン帯域幅および位相マージンテスト回路
A. CL には治具の容量が含まれます。
図 6-3 ユニティゲイン帯域幅および位相マージンテスト回路
TLE2021AM TLE2021B TLE2021M-MIL TLE2022AM-MIL TLE2022BM TLE2022M-MIL TLE2024AM TLE2024BM-MIL TLE2024M 小信号パルス応答テスト回路
A. CL には治具の容量が含まれます。
図 6-4 小信号パルス応答テスト回路
