5.16 代表的特性
表 5-1 グラフ一覧
| 図 | |||
|---|---|---|---|

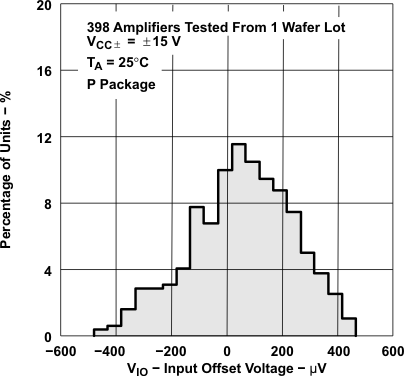

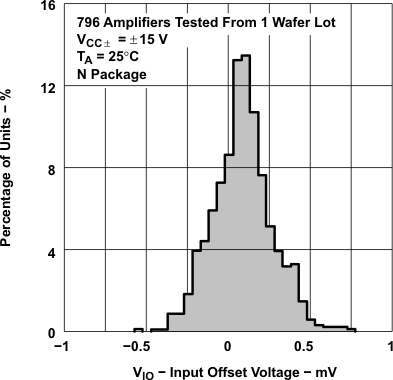

| VIO | 入力オフセット電圧 | ディストリビューション | 4–1 ～ 4–3 |

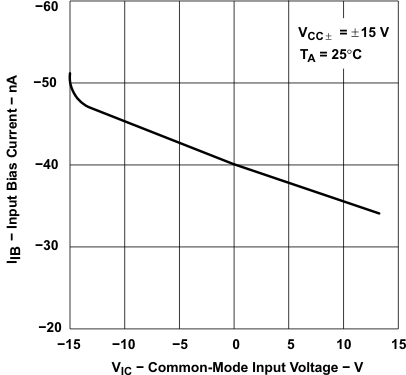

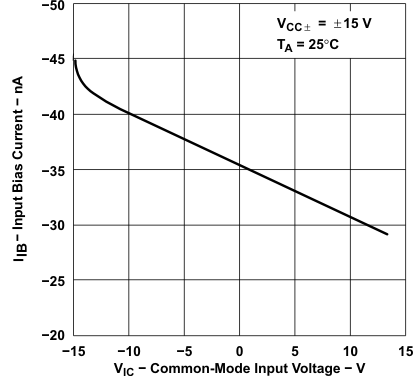

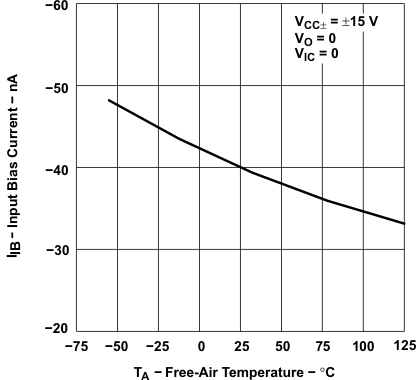

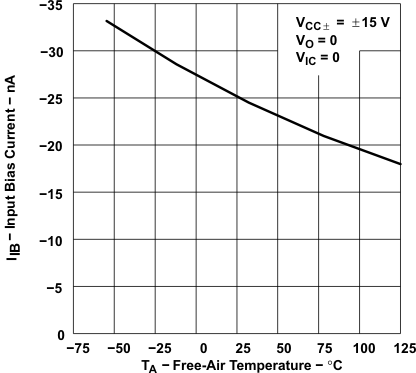

| IIB | 入力バイアス電流 | 同相モード入力電圧と 自由気流温度との関係 |
4–4 ～ 4–9 |

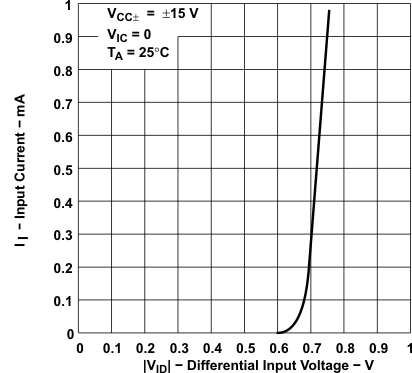

| II | 入力電流 | と差動入力電圧の関係 | 4-10 |

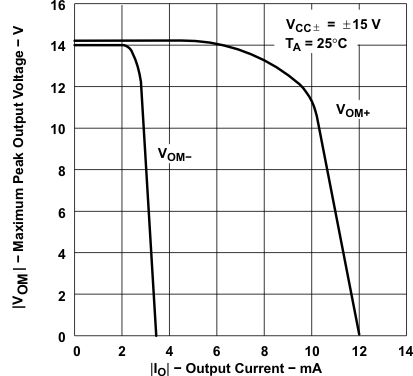

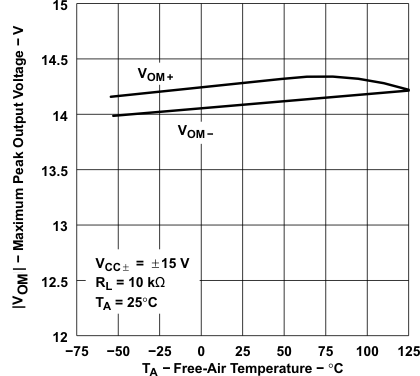

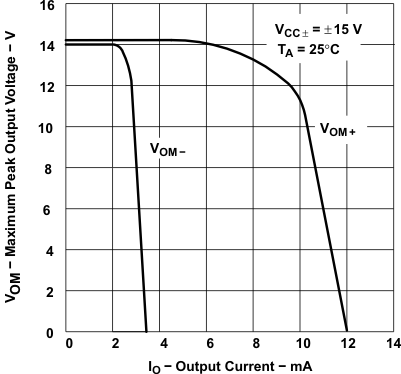

| VOM | 最大ピーク出力電圧 | と出力電流と 自由気流温度との関係 |
4–11 ～ 4–14 |

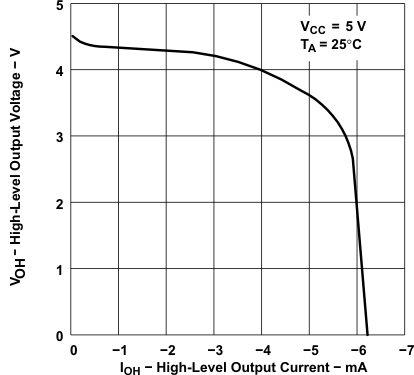

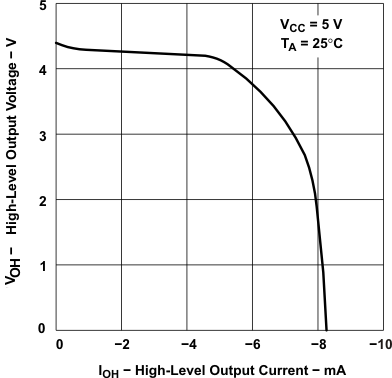

| VOH | High レベル出力電圧 | High レベル出力電流 と自由気流温度との関係 |
4–15 ～ 4–17 |

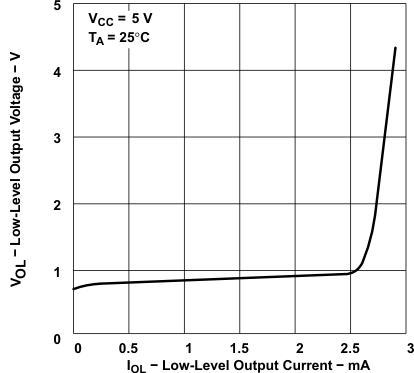

| VOL | Low レベル出力電圧 | Low レベル出力電流 と自由気流温度との関係 |
4–18、4–19 |
| VO(PP) | 最大ピークツーピーク出力電圧 | 周波数との関係 | 4–20、4–21 |

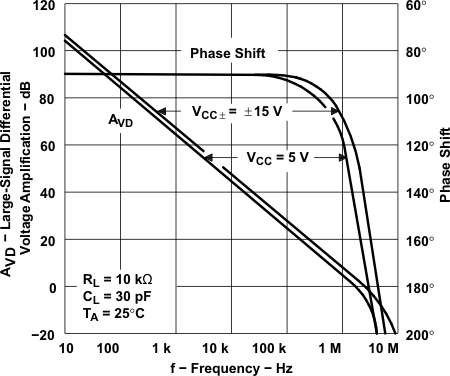

| AVD | 大信号の差動電圧増幅および位相シフト | 周波数との関係 | 4-22 |

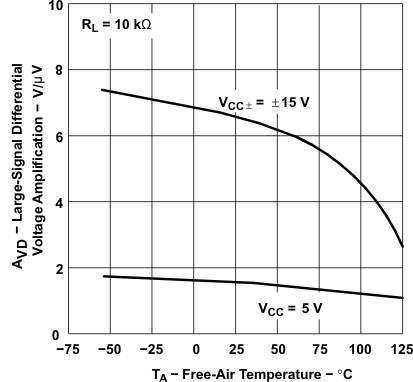

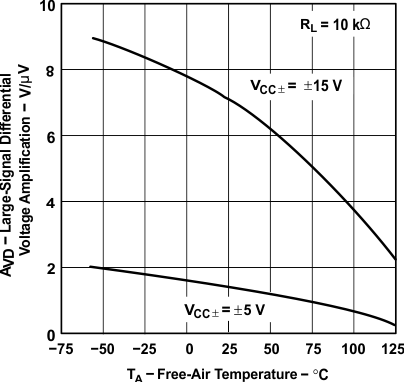

| 大信号差動電圧増幅 | 自由気流での周囲温度との関係 | 4–23 ～ 4–25 | |

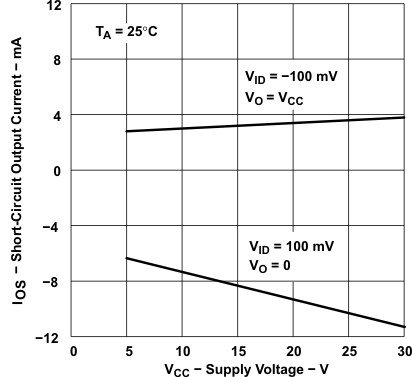

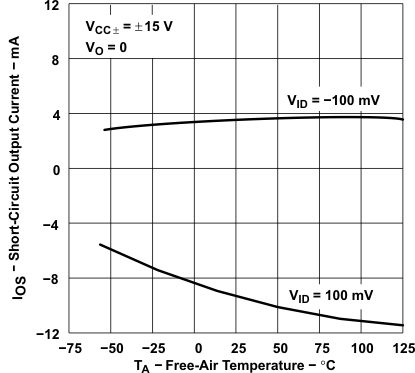

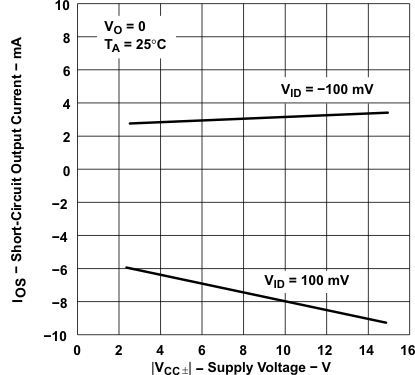

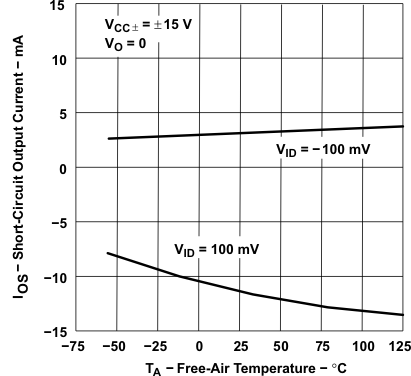

| IOS | 短絡出力電流 | と供給電圧と 自由気流温度の関係 |
4–26 ～ 4–33 |

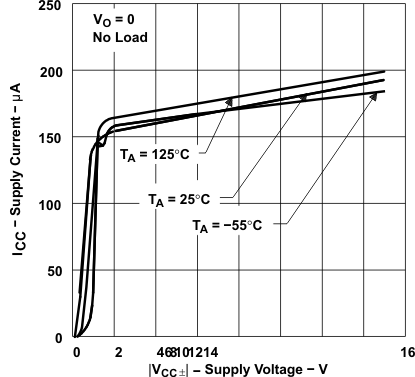

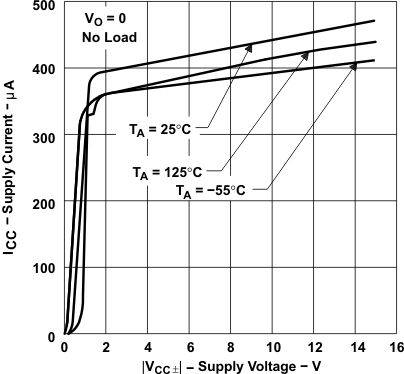

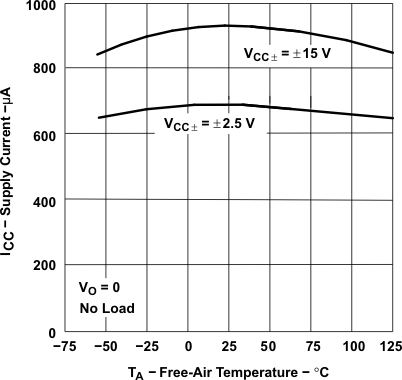

| ICC | 電源電流 | と供給電圧と 自由気流温度の関係 |
4–34 ～ 4–39 |

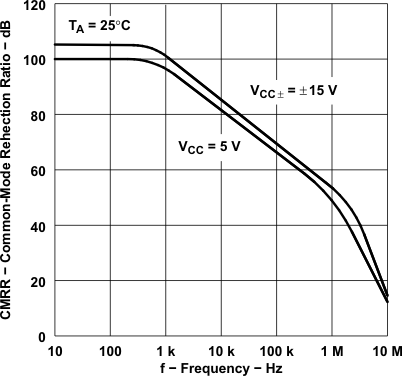

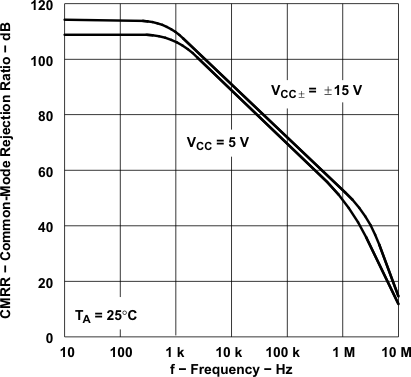

| CMRR | 同相除去比 | 周波数との関係 | 4–40 ～ 4–42 |

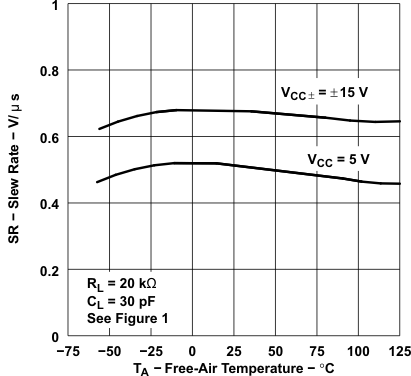

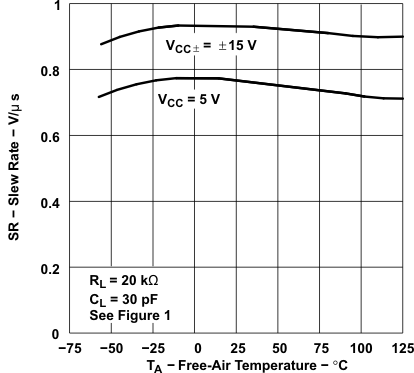

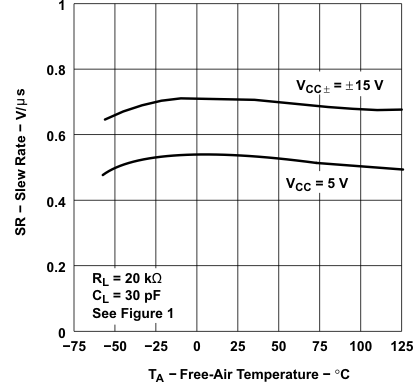

| SR | スルー レート | 自由気流での周囲温度との関係 | 4–43 ～ 4–45 |

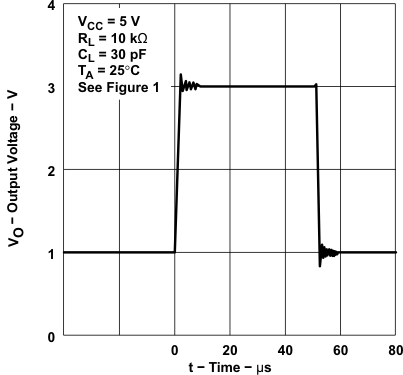

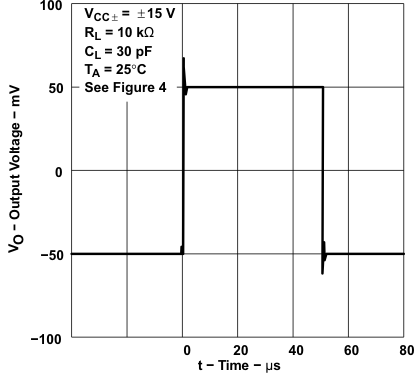

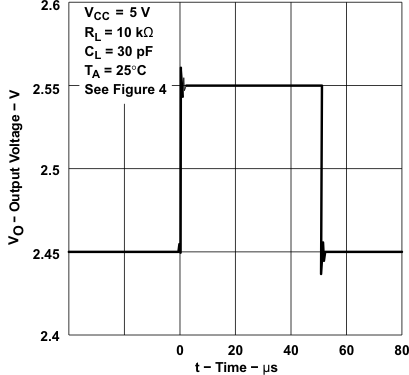

| ボルテージフォロワの小信号パルス応答 | 4–46、4–47 | ||

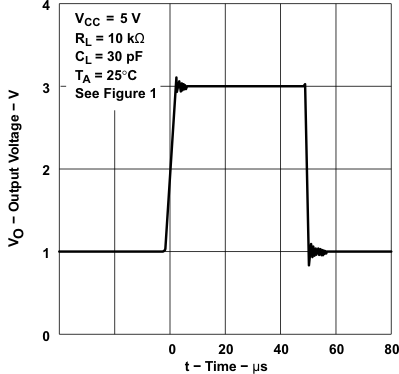

| ボルテージフォロワの大信号パルス応答 | 4–48 ～ 4–53 | ||

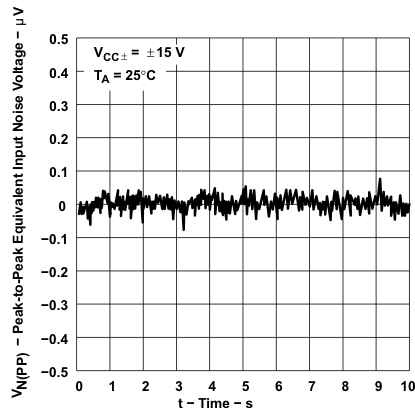

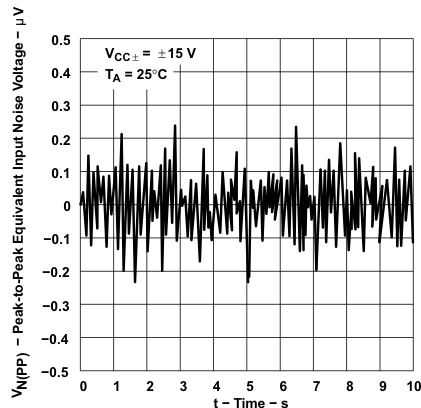

| VN(PP) | ピークツーピークの等価入力ノイズ電圧 | 0.1Hz ～ 1Hz 0.1Hz ～ 10Hz |
4–54、4–55 |
| Vn | 等価入力ノイズ電圧 | 周波数との関係 | 4-56 |

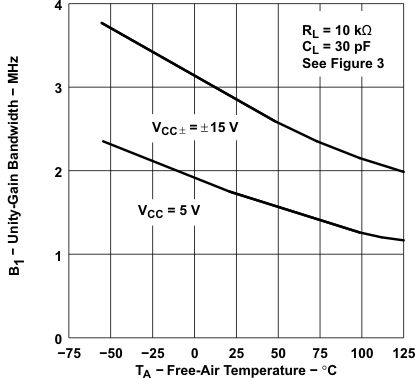

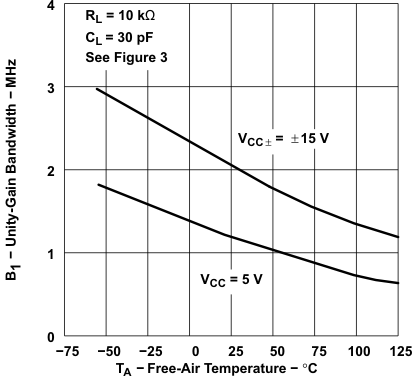

| B1 | ユニティ ゲイン帯域幅 | と供給電圧と 自由気流温度の関係 |
4–57 ～ 4–60 |

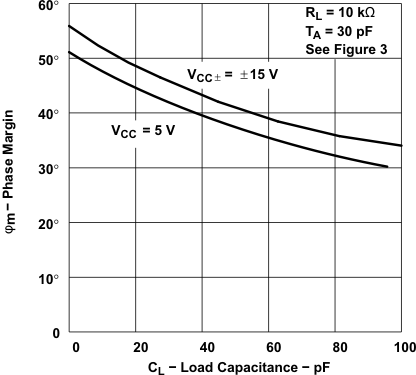

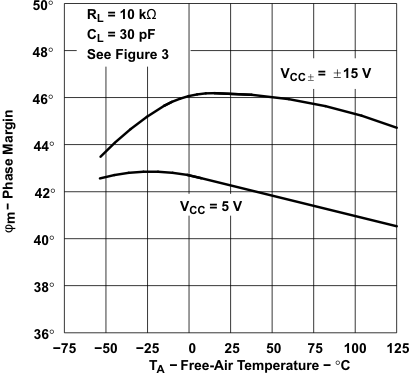

| φm | 位相マージン | と電源電圧と 負荷容量と 外気温度との関係 |
4–61 ～ 4–66 |
| 位相シフト | 周波数との関係 | 4-22 | |
| 高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。 |
| 高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。 |
| 高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。 |
| 高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。 |
| 高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。 |
| 高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。 |
| 高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。 |
| 高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。 |
| 高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。 |
| 高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。 |
| 高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。 |
| 高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。 |
| 高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。 |
| 高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。 |
| 高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。 |
| 高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。 |
| 高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。 |
| 高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。 |
| 高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。 |
| 高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。 |
| 高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。 |
| 高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。 |
| 高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。 |
