6.12 代表的特性

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2021 入力オフセット電圧の分布

図 6-1 TLE2021 入力オフセット電圧の分布

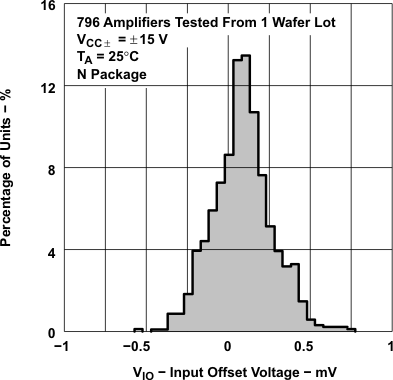

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2024 入力オフセット電圧の分布

図 6-3 TLE2024 入力オフセット電圧の分布

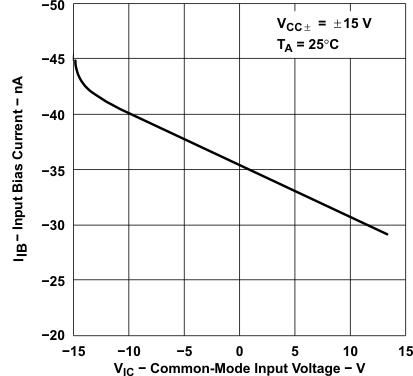

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2022 入力バイアス電流と同相入力電圧との関係

図 6-5 TLE2022 入力バイアス電流と同相入力電圧との関係
TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2021 入力バイアス電流と自由気流温度との関係
高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます

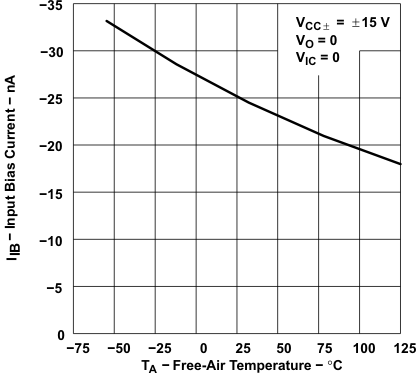

図 6-7 TLE2021 入力バイアス電流と自由気流温度との関係
TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2024 入力バイアス電流と自由気流温度との関係
高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。
図 6-9 TLE2024 入力バイアス電流と自由気流温度との関係

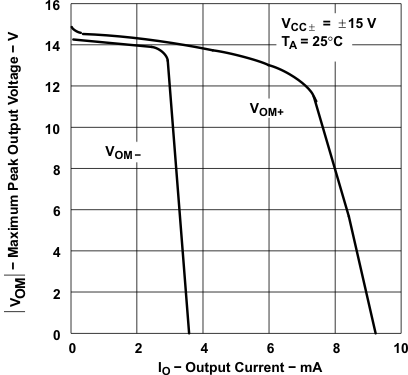

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2021 最大負ピーク出力電圧と出力電流との関係

図 6-11 TLE2021 最大負ピーク出力電圧と出力電流との関係

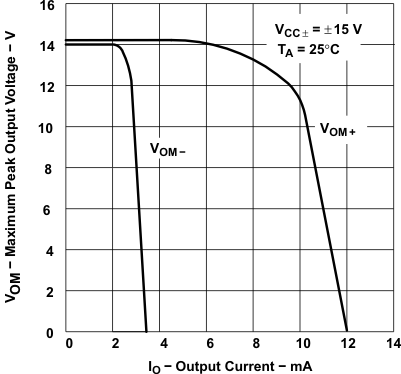

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2024 最大負ピーク出力電圧と出力電流との関係


図 6-13 TLE2024 最大負ピーク出力電圧と出力電流との関係

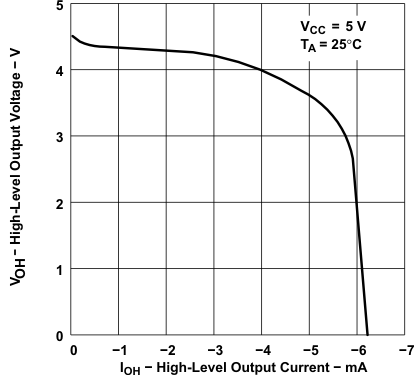

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2021 High レベル出力電圧と High レベル出力電流との関係

図 6-15 TLE2021 High レベル出力電圧と High レベル出力電流との関係
TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM High レベル出力電圧と自由気流温度との関係
高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。

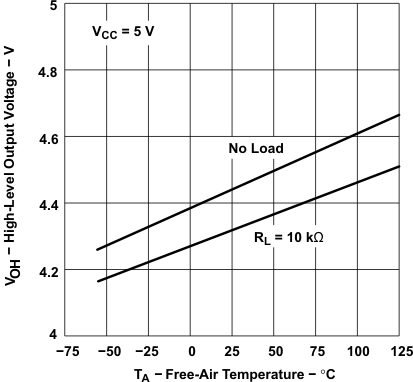

図 6-17 High レベル出力電圧と自由気流温度との関係
TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM Low レベル出力電圧と自由気流温度との関係
高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。
図 6-19 Low レベル出力電圧と自由気流温度との関係
TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM 最大ピークツーピーク出力電圧と周波数との関係

図 6-21 最大ピークツーピーク出力電圧と周波数との関係

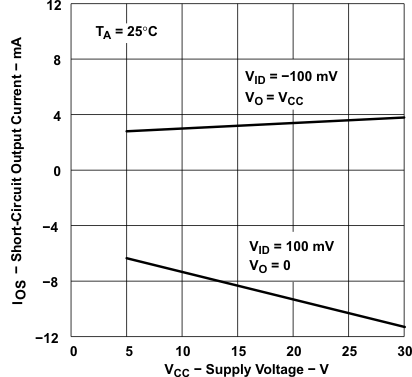

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2021 短絡出力電流と電源電圧との関係

図 6-23 TLE2021 短絡出力電流と電源電圧との関係
TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2021 短絡出力電流と電源電圧との関係


図 6-25 TLE2021 短絡出力電流と電源電圧との関係

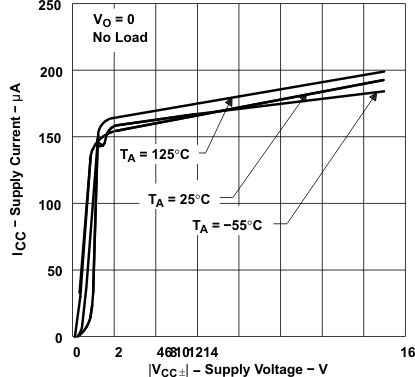

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2021 電源電流と電源電圧との関係

図 6-27 TLE2021 電源電流と電源電圧との関係
TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2024 電源電流と電源電圧との関係


図 6-29 TLE2024 電源電流と電源電圧との関係

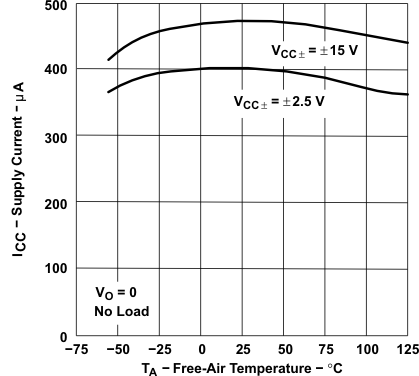

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2022 電源電流と自由気流温度との関係
高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。
図 6-31 TLE2022 電源電流と自由気流温度との関係
TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE202x 同相信号除去比と周波数との関係

図 6-33 TLE202x 同相信号除去比と周波数との関係

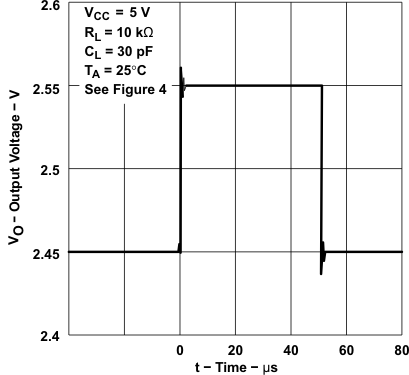

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM ボルテージフォロワの小信号パルス応答

図 6-35 ボルテージフォロワの小信号パルス応答

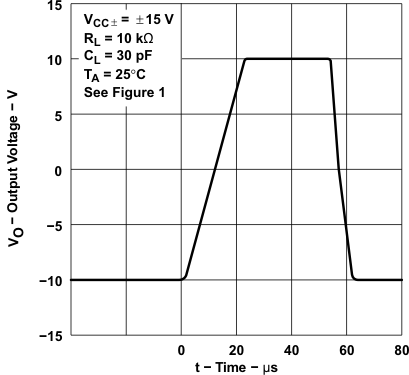

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2022 ボルテージフォロワの大信号パルス応答

図 6-37 TLE2022 ボルテージフォロワの大信号パルス応答
TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2021 ボルテージフォロワの大信号パルス応答

図 6-39 TLE2021 ボルテージフォロワの大信号パルス応答
TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2024 ボルテージフォロワの大信号パルス応答

図 6-41 TLE2024 ボルテージフォロワの大信号パルス応答

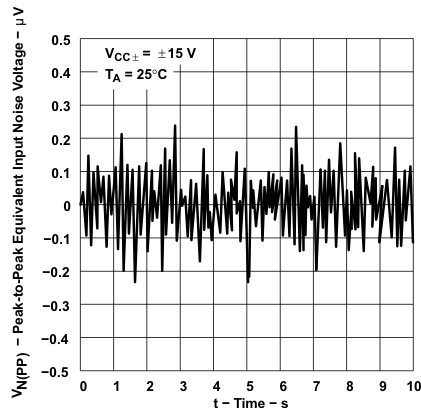

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM 0.1Hz ～ 10Hz のピークツーピーク等価入力ノイズ電圧を削除

図 6-43 0.1Hz ～ 10Hz のピークツーピーク等価入力ノイズ電圧を削除

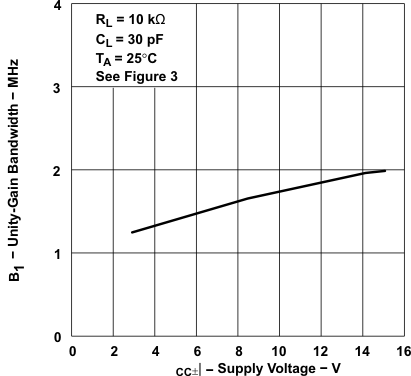

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2021 のユニティ ゲイン帯域幅と電源電圧との関係

図 6-45 TLE2021 のユニティ ゲイン帯域幅と電源電圧との関係

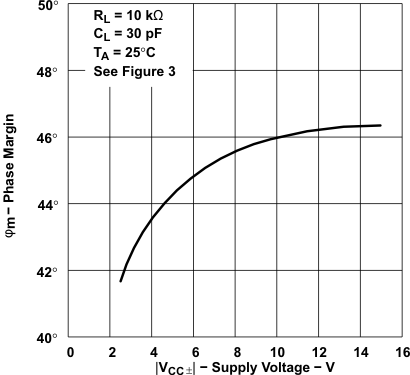

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2021 の位相マージンと電源電圧との関係

図 6-47 TLE2021 の位相マージンと電源電圧との関係
TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2021 位相マージンと負荷容量との関係

図 6-49 TLE2021 位相マージンと負荷容量との関係

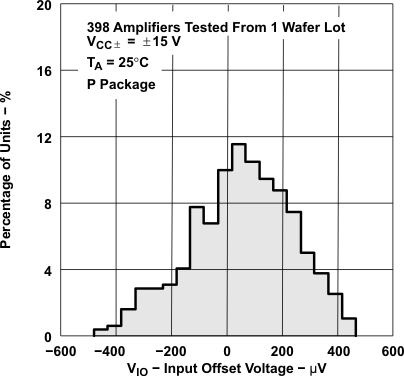

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2022 入力オフセット電圧の分布

図 6-2 TLE2022 入力オフセット電圧の分布
TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2021 入力バイアス電流と同相入力電圧との関係

図 6-4 TLE2021 入力バイアス電流と同相入力電圧との関係

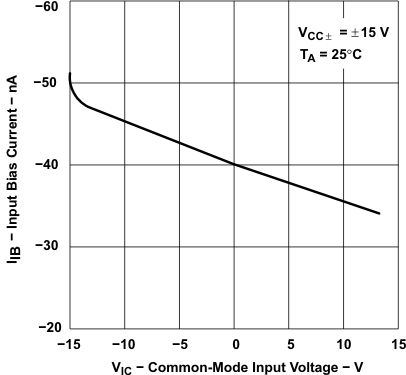

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2024 入力バイアス電流と同相入力電圧との関係

図 6-6 TLE2024 入力バイアス電流と同相入力電圧との関係

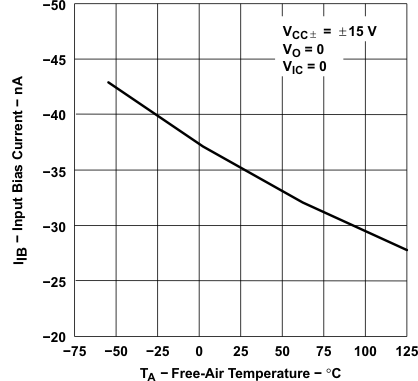

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2022 入力バイアス電流と自由気流温度との関係
高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。
図 6-8 TLE2022 入力バイアス電流と自由気流温度との関係
TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM 入力電流と差動入力電圧との関係


図 6-10 入力電流と差動入力電圧との関係

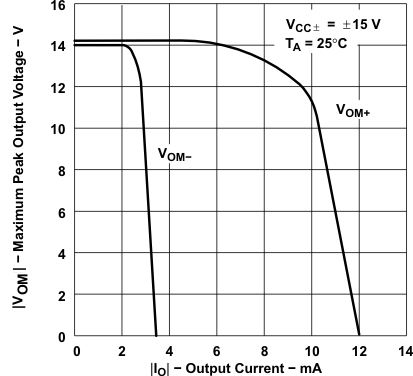

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2022 最大負ピーク出力電圧と出力電流との関係

図 6-12 TLE2022 最大負ピーク出力電圧と出力電流との関係

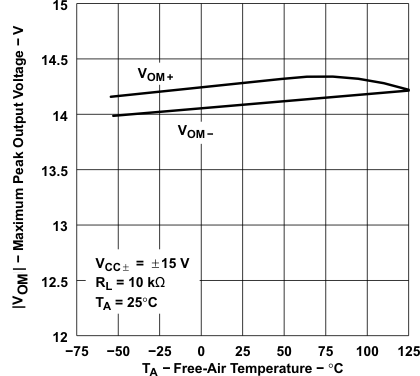

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM 最大ピーク出力電圧と自由気流温度との関係
高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。
図 6-14 最大ピーク出力電圧と自由気流温度との関係

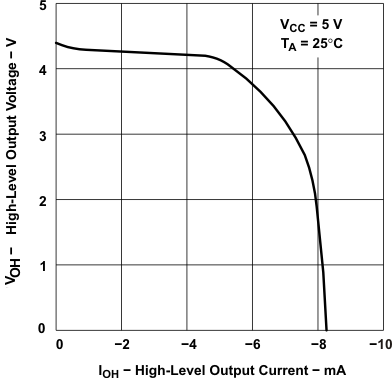

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2022 および TLE2024 の High レベル出力電圧と High レベル出力電流との関係

図 6-16 TLE2022 および TLE2024 の High レベル出力電圧と High レベル出力電流との関係

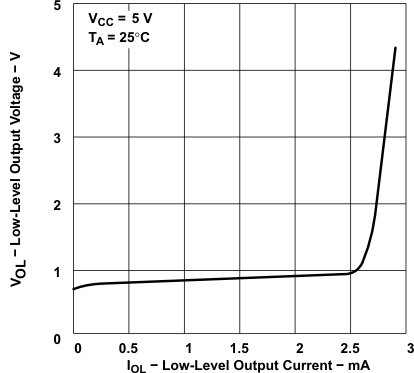

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM Low レベル出力電圧と Low レベル出力電流との関係


図 6-18 Low レベル出力電圧と Low レベル出力電流との関係

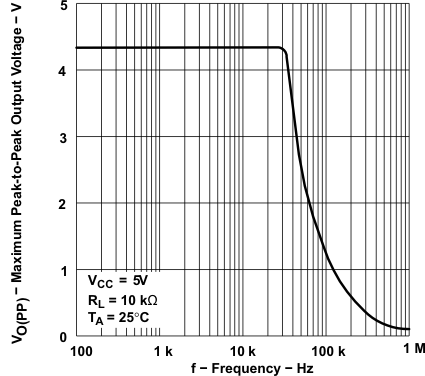

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM 最大ピークツーピーク出力電圧と周波数との関係


図 6-20 最大ピークツーピーク出力電圧と周波数との関係

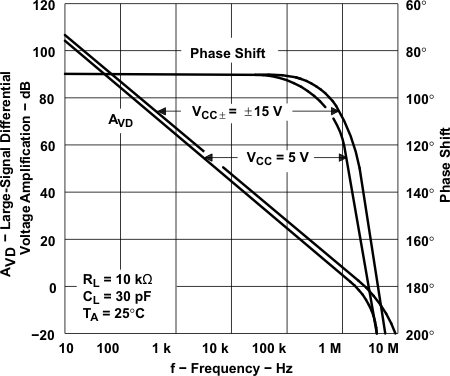

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM 大信号の差動電圧増幅および位相シフトと周波数との関係

図 6-22 大信号の差動電圧増幅および位相シフトと周波数との関係

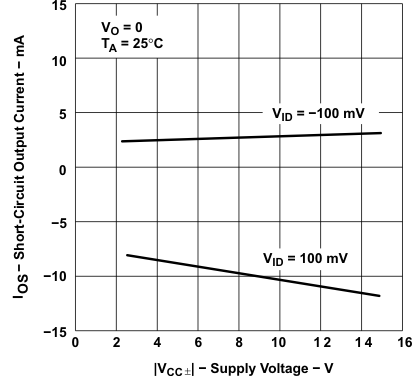

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2022 および TLE2024 短絡出力電流と電源電圧との関係

図 6-24 TLE2022 および TLE2024 短絡出力電流と電源電圧との関係

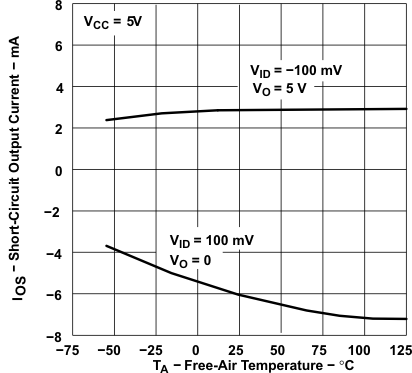

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2021 短絡出力電流と自由気流温度との関係
高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。
図 6-26 TLE2021 短絡出力電流と自由気流温度との関係
TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2022 電源電流と電源電圧との関係

図 6-28 TLE2022 電源電流と電源電圧との関係

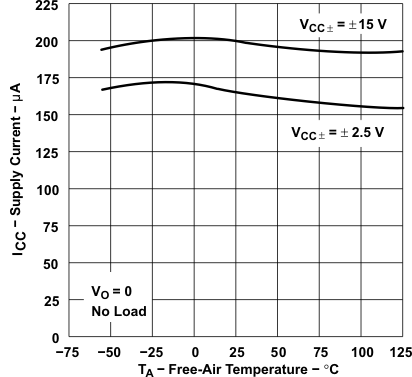

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2021 電源電流と自由気流温度との関係
高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。
図 6-30 TLE2021 電源電流と自由気流温度との関係

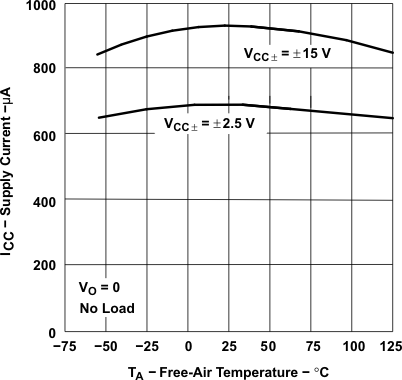

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2024 電源電流と自由気流温度との関係
高温時および低温時のデータは、各種デバイスの定格自由気流の動作時温度範囲内でのみ適用されます。
図 6-32 TLE2024 電源電流と自由気流温度との関係

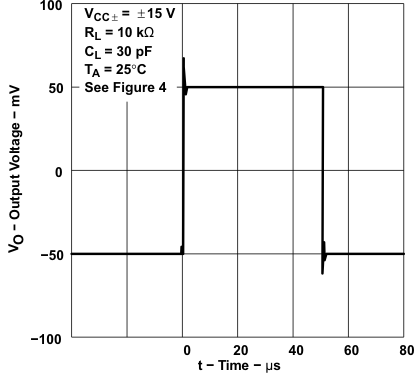

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM ボルテージフォロワの小信号パルス応答

図 6-34 ボルテージフォロワの小信号パルス応答
TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2021 ボルテージフォロワの大信号パルス応答

図 6-36 TLE2021 ボルテージフォロワの大信号パルス応答

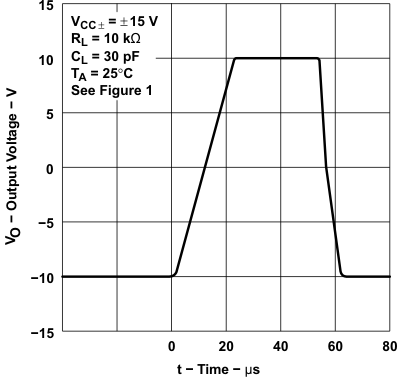

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2024 ボルテージフォロワの大スケール パルス応答

図 6-38 TLE2024 ボルテージフォロワの大スケール パルス応答

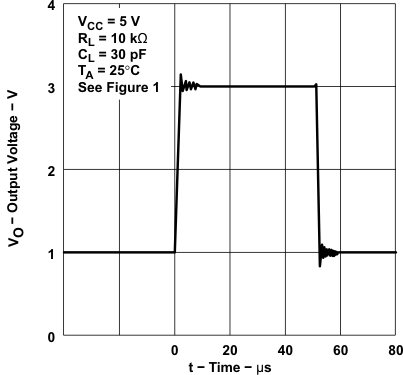

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2022 ボルテージフォロワの大信号パルス応答

図 6-40 TLE2022 ボルテージフォロワの大信号パルス応答

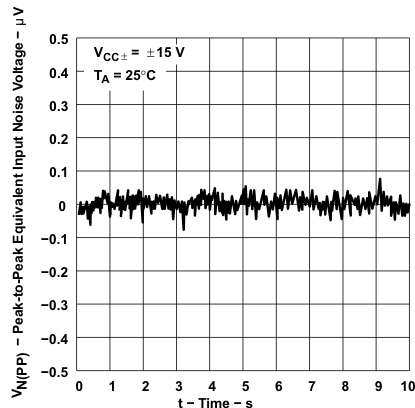

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM 0.1Hz ～ 1Hz のピークツーピーク等価入力ノイズ電圧を削除

図 6-42 0.1Hz ～ 1Hz のピークツーピーク等価入力ノイズ電圧を削除
TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM 等価入力ノイズ電圧と周波数との関係

図 6-44 等価入力ノイズ電圧と周波数との関係
TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2022 および TLE2024 のユニティ ゲイン帯域幅と電源電圧との関係

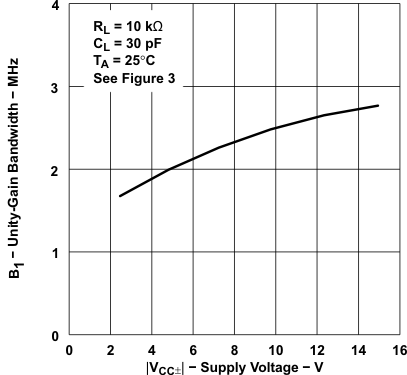

図 6-46 TLE2022 および TLE2024 のユニティ ゲイン帯域幅と電源電圧との関係

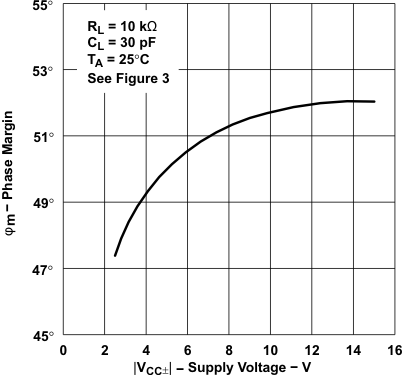

TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2022 および TLE2024 位相マージンと電源電圧との関係

図 6-48 TLE2022 および TLE2024 位相マージンと電源電圧との関係
TLE2021 TLE2021A TLE2021M TLE2022 TLE2022A TLE2022AM TLE2022B TLE2022M TLE2024 TLE2024A TLE2024B TLE2024BM TLE2022 および TLE2024 の位相マージンと負荷容量との関係

図 6-50 TLE2022 および TLE2024 の位相マージンと負荷容量との関係
