7.1.2 外付けのヒステリシス

基本的なコンパレータ構成では、印加された差動入力電圧がコンパレータのオフセット電圧に近いときに、ノイズの多い「チャタリング」出力が発生することがあります。これは、通常、入力信号がコンパレータのスイッチングしきい値を非常にゆっくりと通過するときに発生します。この問題は、コンパレータに外部のヒステリシスを追加することで防止できます。

TLV321x-Q1 の内部ヒステリシスは 1.8mV であるため、電流出力の状態に応じてコンパレータのトリップ ポイントを調整する正帰還ループの形で外部ヒステリシスを適用できます。外部ヒステリシスが内部ヒステリシスに加算されます。

図 7-2 に、ヒステリシスの伝達曲線を示します。この曲線は、VTH、VOS、VHYST の 3 つの構成要素の関数です。

  • VTH は、実際に設定された電圧またはスレッショルドのトリップ電圧です。
  • VOS は、VIN+ と VIN– の間の内部オフセット電圧です。この電圧を VTH に追加することで、コンパレータが出力状態の変化に応答する必要のある実際のトリップ ポイントを形成します。
  • VHYST はヒステリシス (トリップ ウィンドウ) で、コンパレータのノイズ感度を低減するように設計されています。

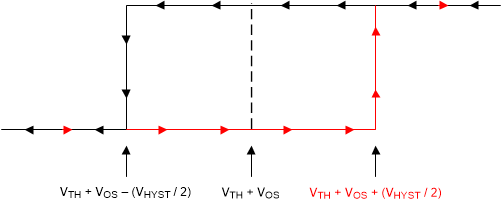

TLV3211-Q1 TLV3212-Q1 TLV3214-Q1 TLV3221-Q1 TLV3222-Q1 ヒステリシスの伝達曲線
図 7-2 ヒステリシスの伝達曲線

詳細については、『ヒステリシスあり・なしコンパレータ回路』アプリケーション ノートを参照してください。
